25年過去了，Brooks博士著名的“沒有銀彈”的論斷依舊沒有被打破。HTML5也是一樣。但這并不妨礙HTML5是一個越來越有威力的“炸彈”：發展迅速、勢不可擋。隨著HTML5技術的普及，用HTML5做可視化呈現的項目越來越多了。HTML5的優勢明顯：網頁上直接運行無需插件、手機平板方便兼容、代碼開發和維護相對容易，等等。一大波一大波的做Java、.NET甚至C++桌面的程序老手們都紛紛開始研究javascript了，而初出茅廬的新一代程序猿更是義無反顧的直奔HTML5這個技術大熱點而來。
HTML5涵蓋的技術點很多，甚至延伸到了前端、后端、通訊等各個層面。前端的canvas繪圖這塊無疑是它的核心內容。Canvas的API雖然不是很復雜很強大，但是做一般的2d繪圖基本都?jí)蛴昧恕；谶@些API，一大堆的2d繪圖組件紛紛出爐。Echarts、d3.js都是很不錯的項目。Echarts主要是chart組件，而d3相對雜一些，很多呈現方式很有創意，值得研究。
研究d3的起因是最近有一個項目，用戶截了一張效果圖讓我們用HTML5做一下：
看著很眼熟，搜了一下，感覺就是d3例子中的sunburst效果，程序在這里：
http://bl.ocks.org/mbostock/4063423
看上去似乎也不難，就是一圈一圈的餅圖，把樹狀結構數據按占比一層一層繪制上去就行了。所以引起了自己動手做一個的興趣。“sunburst”英文里應該是“云開日出”的意思，類似強烈的光芒從云層背后透射出來，不知為何中文里大多把它翻譯成“日落”。比如這把Fender Telecaster吉他型號是Brown Sunburst款，就會被大家翻譯成“日落色”。
關于日出和日落更喜歡哪一個的問題，網上還真有這樣的調查。有意思的是，選擇喜歡日落的遠多于選擇日出的。日出代表希望，日落代表成熟，都是一種美，哪個更美要看你個人的心境，因?yàn)樗拿利愂怯尚纳?。為了不在這個問題上站錯隊，我們還是給他重新起一個更加響亮霸氣的中文名字：“彩虹爆炸圖”，怎么樣？
仔細研究一下彩虹爆炸圖的結構，無非就是一個樹形結構，并采用發射狀的布局。根節點在中間（也可以認為沒有唯一的根，而是一堆根節點圍繞在第一圈），依次向外發散排列。每一個節點有名稱、數值。節點可以按照自身數值在扇區所占比例進行繪制，這樣就不用管節點具體數值有多大多小了。
主要功能包括：
-可以通過json來定義數據和樣式（類似百度的echarts那樣）；
-顏色可以固定，也可以自動彩虹色；
-自動計算數值及角度占比；
-動態顯示導航路徑；
-鼠標動態高亮顯示路徑；
-動畫飛入、展開導航路徑；
-文字顯示及角度控制；
-全矢量，可鼠標縮放、平移，不失真；
下面重點碼一下折騰過程中的幾個重點：
一、定義節點對象
首先定義每一個小扇片節點。每個扇片可以用一段餅圖來繪制。為了簡單方便，這里用了最簡單高效偷懶的方法：用一個半徑很粗的線畫一段角度的arc，即可。如下圖：
另外還有文字等內容。所以定義它的json結構大概如下：
var item = {name: '名稱', color: 'red', angle: '45', …};
此外，下一圈的數據，可直接定義為這個節點的“孩子節點”，直接在item中定義一個data的子節點數據：
var item = {name: '名稱', color: 'red', angle: '45', data:[
{name:’孩子一’, color:’green’,…},
{name:’孩子二’, color:’yellow’,…},
]};
這樣就可以組成一個樹狀結構。接下來要在canvas上繪制圖形了。為了方便，這里直接使用了矢量圖進行定義：
twaver.Util.registerImage('node', {
v: [{
shape: 'circle',
r:
lineColor: function(data,view){return data.getClient("lineColor");},
lineWidth:
startAngle:
endAngle:
},{
shape: 'text',
textBaseline: 'middle',
textAlign:
text:
x:
y:
font:
fill:
rotate:
visible:
shadow:
}],
});
矢量圖中定義了2個圖形元素：一個arc弧線、一個文字對象，分別用于畫node和繪制其文字。顏色、字體、是否可見、陰影、對齊、位置、線寬、角度…等等均在上面的定義中用一個function動態獲取。例如，這個節點的半徑，通過下面的方法，就可以在圖形的lineColor屬性中保存并驅動，需要修改，直接修改lineColor這個client屬性即可，而不用去修改繪圖參數，非常方便：
r:function(data,view){return data.getClient("lineColor");}
二、文字控制
文字控制也比較啰嗦。首先是對齊方式。最簡單的方式當然是讓文字在所在扇片處，直接居中、旋轉。這樣文字會在徑向的中間位置，如下圖：
但這樣顯示感覺并不是很完美。對于中文來說，如果能統一靠近圓心方向的位置對齊，會更好看一些。這樣，即使文字過長，也會向外延伸，不會和里面的重疊。如下圖：
還有，當文字在左半圓時，如果不做特殊處理，文字旋轉會導致文字大頭朝下，閱讀起來有把脖子歪斷的風險。所以應該動態判斷，如果文字在左側，應該文字再增加旋轉180度。同時左側的文字對齊也要特殊考慮，應該變成右對齊，才能保持徑向的整齊一致。
文字還有一個細節就是顏色和陰影的問題。不使用陰影，單純的使用顏色（例如白色），則在一些方向上的節點的文字會看不清楚，因?yàn)槲覀冏龅氖遣屎绫▓D，各個方向顏色都不一樣，而且還會隨著圈數增加而變淡顏色，所以幾乎不可能用一個固定的顏色（例如白色或黑色）能保證文字在所有地方都能和node顏色搭配并看清楚。所以思來想去還是使用了陰影效果。
聯想了一下我們看美劇時候的字幕，似乎也是同樣的問題。視頻字幕要顯示在千變?nèi)f化的視頻場景里面，視頻場景的顏色完全隨機出現無從知曉，要想讓字幕看清楚，必然也會想一些辦法解決。我們仔細觀察一下視頻字幕：
仔細觀察，字幕是白色文字加了一圈黑色外框，這樣就不怕任何場景了。我們?cè)谖淖侄x時也模擬一下，設置陰影和陰影偏移試一試：
fill:'white',
shadow: {
offsetX: 2,
offsetY: 2,
blur: 4,
color: 'black',
},
看一下使用前和使用后的效果對比：
使用陰影后不但文字更清晰了，而且也增加了立體感，效果還是不錯的。下面圖顯示應用在節點上的效果：
可見不論什么顏色，都能比較好的勾勒出文字輪廓，保持清晰可讀。
三、生成彩虹顏色
關于顏色，是一個有趣的話題。對于廣大程序猿來說，顏色是一個既簡單又困難的東西。我們隨手就能寫下’red’, ‘green’, ‘orange’, ‘yellow’這樣的色彩斑斕的顏色，還能保證沒有語法錯誤；我們還會寫’#FF55AA’、’#0c0’、’RGB（0,204,0）’、’ RGB（0％，80％，0％）’這樣的各種顏色寫法；我們也明白R(shí)GBA的含義和用途。但是，我們很少能把一個demo寫的顏色很好看、很搭配。關于顏色和配色以后再專門討論。這里我們只想自動生成一圈彩虹一樣的顏色。用我們熟悉的RGB方法好像比較困難了。于是想起了那個HSV的顏色定義方法，它貌似很適合解決這個問題。
HSV顏色模型定義了色調H、飽和度S和亮度V，由A. R. Smith在1978年創建的一種顏色空間。其中H用一圈360度表示所有顏色，從紅色開始按逆時針?lè)较蛴?jì)算，紅色為0度。飽和度S從0到1，越大越飽和。亮度V從0到255（也可以轉換為從0到1，方便使用），越大越明亮，越小越暗淡。
Js里面并沒有直接處理HSV顏色的函數。不過用下面的代碼很方便可以從hsv轉為rgb：
寫一個對應的js函數也很簡單：
/* h, s, v (0 ~ 1) */
function getHSVColor(h, s, v) {
var r, g, b, i, f, p, q, t;
if (h && s === undefined && v === undefined) {
s = h.s, v = h.v, h = h.h;
}
i = Math.floor(h * 6);
f = h * 6 - i;
p = v * (1 - s);
q = v * (1 - f * s);
t = v * (1 - (1 - f) * s);
switch (i % 6) {
case 0: r = v, g = t, b = p; break;
case 1: r = q, g = v, b = p; break;
case 2: r = p, g = v, b = t; break;
case 3: r = p, g = q, b = v; break;
case 4: r = t, g = p, b = v; break;
case 5: r = v, g = p, b = q; break;
}
var rgb='#'+toHex(r * 255)+toHex(g * 255)+toHex(b * 255);
return rgb;
}
再回到我們的彩虹爆炸圖。每一個節點對應的所在角度（中心角度）決定了它自己的顏色值。所以，我們可以直接根據這個角度得到顏色的h。然后，為了讓彩虹逐漸一圈一圈變淡，再把s飽和度從1逐圈遞減（例如0.1），產生變淡的效果。為了防止圈太多最后看不清，減到0.2到0.3左右可以停止遞減。
var fromAngle=node.getClient(‘fromAngle’);
var toAngle=node.getClient(‘toAngle’);
var level=node.getClient(‘level’);//節點在第幾圈
var h = (fromAngle+to)/2 % 360 /360; //中心角度，并轉換為弧度
var s = Math.max(0.2, 1-level*0.1);//每圈s遞減0.1，直到0.2為止
var v=1;
var color=getHSVColor(h, s, v);
這樣就獲得了一圈顏色。實驗效果如下：
如果相對某個節點的顏色做特殊處理，例如強制用橙色來凸顯，我們可以在數據中定義時加個標記，設置顏色時候直接使用而不用計算即可。
{name:'浦東新區', value: 2600, color: '#FE9A2E'}

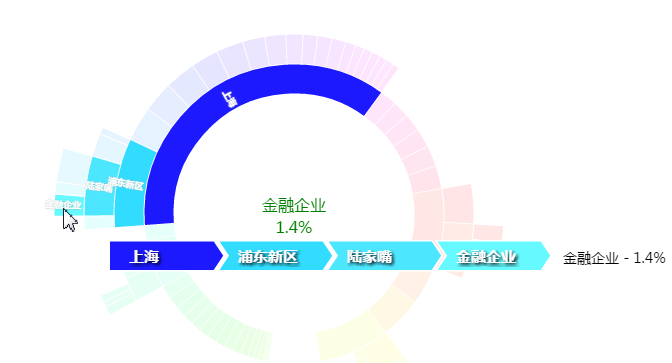

接下來要實現鼠標劃過節點，自動計算路徑、高亮路徑節點、暗淡非路徑節點。為了方便路徑尋找，程序把每個節點的下一圈子數據定義為子節點，子節點通過getParent()函數可以直接獲得父對象。這樣，通過不斷getParent就可以獲得整個路徑上的節點，并修改其顏色為預設顏色，實現高亮效果：
var node=highlightedNode;
while(node){
node.setClient(‘color’, node.getClient(‘color.original’));
node=node.getParent();
}
對于非路徑節點的顏色，可以設置為預設顏色但飽和度為0.1的淡顏色 ，讓它變淡，以便突出高亮路徑：
var color = getHSVColor(h, 0.1, v);
node.setClient(‘color’, color);
四、動畫效果最后，為了圖形更生動，使用了一些動畫效果。首先想到的就是圖形出來時候，用動畫從小到大發散開來，會很動感。這樣做需要用動畫函數來驅動每一個節點的半徑位置，從0增加到所在的半徑位置，如果大家一起設置，整個圖就會動起來。這里用了一個動畫函數來驅動，并使用了網上常用的easing函數來控制，避免線性的動畫太死板：
new Animate({
from: 0,
to: 1,
dur: 3000+level*100,
easing: 'elasticOut',
onUpdate: function (value) {
node.setLocation('pie.location’, value);
},
}).play();
上面定義的動畫，用3秒鐘跑完，用’elasticOut’的easing方式。每一幀，修改node的位置信息。這樣就完成了橡皮筋一樣的環形彈出散開效果。
另外，導航條的出來也比較突兀，這里也使用一下動畫，讓它從左到右慢慢伸出：
new Animate({
from: {x:x1, y:y1},
to: {x:x2, y:y2},
delay:50,
type: 'point',
dur: 1000,
easing: 'bounceOut',
onUpdate: function (value) {
node.setCenterLocation(value.x, value.y);
},
}).play();
和上一個動畫的不同之處在于這里使用了{(lán)x、y}的point結構，每一幀直接更新節點位置。同時設置了50毫秒的delay，讓動畫有一點點粘性停滯，不至于太突兀。效果不錯。

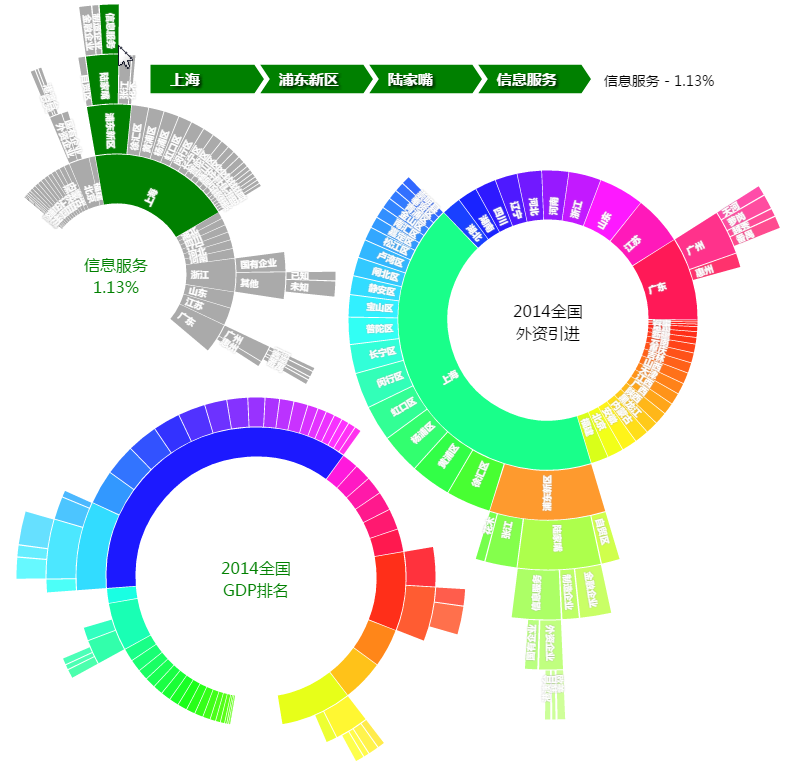

至此，彩虹爆炸圖基本上就做的差不多了。使用起來也很簡單，只要準備一些json數據就可以了，下面是一些有趣的數據做出來的效果。感興趣的同學可以聯系我們索取代碼。

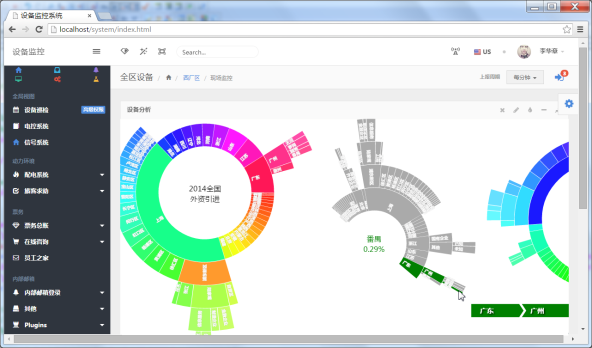

實際應用在項目中的示意圖。
如果您也希望在項目中用一下彩虹爆炸圖，歡迎給我們發郵件索取：tw-service@servasoft.com
