TWaver的連線默認支持流動效果，設置連線的流動屬性為true，以及流動顏色，方向，寬度等，就可以出現下面間隔顏色的流動效果。
默認連線流動效果
link流動設置代碼：
1
Link flowingLink = new Link(node, node);
2flowingLink.putLinkFlowing(true);
3flowingLink.putLinkFlowingColor(Color.BLUE);
4flowingLink.putLinkFlowingWidth(5);
5flowingLink.putLinkWidth(5);
6flowingLink.putLinkAntialias(true);

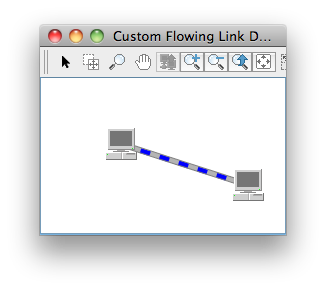

默認連線流動效果：
定制連線流動效果
默認的效果總是滿足不了客戶豐富的實際需求，最近就遇到有客戶提這樣的需求，link上方出現一排流動的點表示信息流，點之間的間隙代表流動的速度，如下示意圖：
分析難點，與默認流動效果相比有三處區別：一是流動的圖形是點，而不是色塊，二是間距要可設置，三是繪制位置在link上方，而不是和link疊在一起。遇到問題解決問題，程序員的神奇之處就是簡單的幾行代碼，就能讓不懂代碼的mm對你佩服不已，這個問題的解決也是如此，通過對stroke的設置和sin,cos的使用輕松化解了問題難點。
定義CustomFlowingLink和CustomFlowingLinkUI類
首先這個問題是需要擴展LinkUI的，按照定制ElementUI的方法，擴展一個CustomFlowingLink類，以及對應的ui類CustomFlowingLinkUI，如下：
1
public static class CustomFlowingLink extends Link
{
2
public CustomFlowingLink(){
3
super();
4 this.init();
5
}
6
7 public CustomFlowingLink(Object id){
8 super(id);
9 this.init();
10 }
11
12 public CustomFlowingLink(Node node1, Node node2) {
13 super(node1, node2);
14 this.init();
15 }
16
17 private void init(){
18 this.putLinkFlowing(true);
19 this.putLinkFlowingColor(Color.RED);
20 this.putLinkAntialias(true);
21 }
22
23 @Override
24 public String getUIClassID() {
25 return CustomFlowingLinkUI.class.getName();
26 }
27
}
28
29public static class CustomFlowingLinkUI extends LinkUI{
30 CustomFlowingLink link;
31 public CustomFlowingLinkUI(TNetwork network, CustomFlowingLink link) {
32 super(network, link);
33 this.link = link;
34 }
35}
上面的代碼通過重寫Link#public String getUIClassID()方法，使CustomFlowingLink與CustomFlowingLinkUI關聯，其中CustomFlowingLink構造寒函數中設置了該連線為流動樣式，并設置了流動顏色。注意上面構造函數的重寫，例如CustomFlowingLink必須實現不帶參數的默認構造函數，以及帶id參數的構造函數，這樣擴展的連線類型才能夠同TDataBox導出導入xml。
增加控制點間距和偏離距離的屬性
接下來我們?cè)黾觾蓚€(gè)屬性，flowingGap，flowingOffset分別用來控制點間距和偏離連線的距離，如下：
1public static class CustomFlowingLink extends Link{
2 int flowingGap = 10;
3 int flowingOffset = 10;
4
5 public int getFlowingGap() {
6 return flowingGap;
7 }
8
9 public void setFlowingGap(int flowingGap) {
10 this.flowingGap = flowingGap;
11 this.updateUI();
12 }
13
14 public int getFlowingOffset() {
15 return flowingOffset;
16 }
17
18 public void setFlowingOffset(int flowingOffset) {
19 this.flowingOffset = flowingOffset;
20 this.updateUI();
21 }
22
23 }
定制流動繪制邏輯
下面定制繪制邏輯，這里重寫了LinkUI的public void paintBody(Graphics2D g2d)方法，另外在連線的上方繪制了一條點線
重點是stroke的設置，這里我們?cè)敿?xì)來解釋一下參數：
1public void paintBody(Graphics2D g2d) {
2 super.paintBody(g2d);
3 if(this.isFlowing()){
4 g2d.setColor(this.getFlowingColor());//流動線顏色
5 float[] dashPatten = new float[] {0, link.getFlowingGap()};
6 Stroke dashStroke = new BasicStroke(
7 this.getFlowingWidth(),//畫筆參數，如果你需要更改點的大小，可以修改這個參數
8 BasicStroke.CAP_ROUND,//線端點樣式為圓角，這樣一個點就會繪制成一個圓形
9 BasicStroke.JOIN_ROUND,//線連接點樣式
10 link.getFlowingGap(),//最小測量單位，這里取點間距
11 dashPatten,//線樣式，{0, link.getFlowingGap()}就表示每間隔link.getFlowingGap()個像素繪制一個點
12 this.getDashPhase());//起始位置，TWaver內部會定時的修改這個值，使這條線流動起來
13 g2d.setStroke(dashStroke);
14 double offset = link.getFlowingOffset();
15 double tx = Math.sin(this.linkAngle) * offset;
16 double ty = -Math.cos(this.linkAngle) * offset;
17 System.out.println(tx + " , " + ty);
18 g2d.translate(tx, ty);
19 g2d.draw(this.getPath());
20 g2d.translate(-tx, -ty);
21 }
22} 最終效果
創建兩條連線，看看效果：
1public static void main(String[] args) {
2 TDataBox box = new TDataBox();
3
4 Node node1 = createNode(box, null, 100, 100);
5 Node node2 = createNode(box, null, 200, 120);
6 Node node3 = createNode(box, null, 100, 200);
7 Node node4 = createNode(box, null, 200, 220);
8
9 CustomFlowingLink link1 = new CustomFlowingLink(node1, node2);
10 CustomFlowingLink link2 = new CustomFlowingLink(node3, node4);
11 link2.setFlowingGap(20);
12 link2.setFlowingOffset(15);
13
14 box.addElement(link1);
15 box.addElement(link2);
16
17 showFrame("Custom Flowing Link Demo", new TNetwork(box));
18}

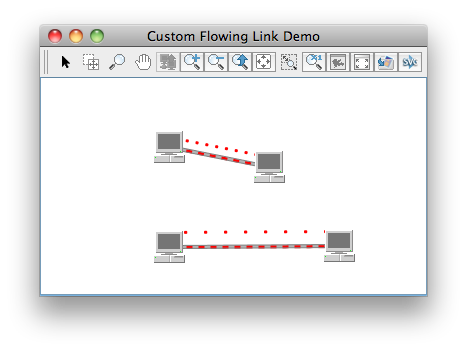

效果圖：
完整代碼請查看這里
