Jbpm
介紹
1，
項目介紹
項目是
2003
年
1
月由
Tom Baeyens
在
sourceforge
創建。
Tom Baeyens
是
JSR207
（
Process Definition for Java
）的專家組成員
項目的
URL http://jbpm.org/
項目
2004
年
10
月加入
jboss
組織，項目更名為
JBoss jBPM
2，
jbpm
工作流系統介紹
jbpm
是輕量級，可擴展的工作流管理系統。
Jbpm
的業務流程的定義是用
jPdl
（
Process definition language

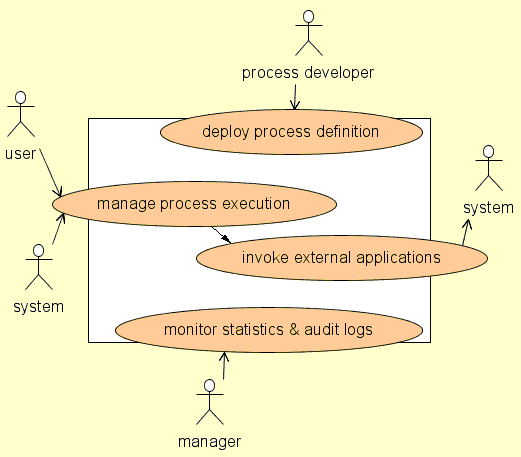

）來描述的。系統的原理是：由流程管理員裝入流程，用戶或者系統執行流程中的步驟，
jbpm
引擎負責維護流程的狀態，日志以及執行流程中定義的自動動作。用用例圖描述如下
:
3，
項目部署（
Tomcat+SQLServer
）
a)
環境
JBoss jBPM 2.0, Tomcat 4.1.31, SQLServer 2000
，
ant 1.5.4
b)
步驟
1，
解壓
jboss-jbpm-2.0.zip
，路徑為
[jbpm_home]
2，
添加
jdbc driver
到
[jbpm_home]/lib/hibernate
3，
在
[jbpm_home]/.classpath
文件中添加
jdbc driver
4，
在
[jbpm_home]/ web/src/jbpm.war/WEB-INF/classes/jbpm.properties
文件中
hibernate
使用
SQLServer
的
jdbc
配置
5，
重新編譯和打包
,
在
[jbpm_home]
目錄中執行
ant
6，
發布流程
,
修改
[jbpm_home]/build.xml
文件，在
38
行修改為
<ant antfile="web/build.xml" target="deploy.process.archives" inheritall="false" />
7，
在
[jbpm_home]
目錄中執行
ant ,
現在數據庫已經建立，并且流程已經初始化，這里有個
bug
需要修改，把數據庫中創建的表
JBPM_FILE
的
bytes
的類型修改為
8，
部署
web
應用
,
拷貝
[jbpm_home]/web/target/jbpm.war
到
[tomcat_home]/webapps
9，
啟動
tomcat
10，
拷貝
commons-digester.jar, commons-fileupload.jar, jakarta-oro.jar,
文件到
[tomcat_home]/webapps/jbpm/WEB-INF/lib
目錄
11，
打開瀏覽器
輸入地址
http://localhost:8080/jbpm
12,
恭喜部署成功
4，
jPdl
介紹
jPdl
描述的是流程的過程，是通過狀態表示，流程由
<!ELEMENT start-state ( description?, transition+ ) >
<!ELEMENT state ( description?, assignment?, action*, transition+ ) >
<!ELEMENT process-state ( description?, delegation, action*, transition+ ) >
<!ELEMENT decision ( description?, delegation, action*, transition+ ) >
<!ELEMENT fork ( description?, delegation?, action*, transition+ ) >
<!ELEMENT join ( description?, delegation?, action*, transition ) >
<!ELEMENT end-state EMPTY >
幾個元素組成。流程的走向由
transition
元素指定。
Start-state
就是開始節點
State
就是流程的活動
Process-state
就是子流成
Decision
是判斷節點
Fork
是分支節點
Join
是聯合節點（注意
fork
和
join
必須成對出現）
End-state
是結束節點
State
中定義參與者，
state
是流程的主要環節，必須要人機參與處理，調用
ExecutionService . endOfState ()
來結束活動，使
jBPM
引擎流轉。
action
是用來擴展的，
action
的定義如下
<!ELEMENT action ( delegation ) >
<!ATTLIST action event-type (process-start|process-end|state-enter|state-leave|state-after-assignment|milestone-enter|milestone-leave|decision-enter|decision-leave|process-state-enter|process-state-leave|fork-enter|fork-every-leave|join-every-enter|join-leave|transition) #IMPLIED>
<!ELEMENT delegation ( #PCDATA ) >
<!ATTLIST delegation class CDATA #REQUIRED>
state
的
Action
支持
state-enter
，
state-leave
和
state-after-assignment
事件，可以對每個事件處理不同業務。實現
Action
必須實現接口
org.jbpm.delegation. ActionHandler.
process-state, decision, fork, join
跟
Action
一樣都可以支持事件機制
process,fork,decision,join
是
jBPM
引擎自動完成的，完成執行的操作就是節點的
delegation
里面注冊的類
.
如果沒有就是用系統默認的。
5，
工作流引擎與應用的接口原理
應用調用
ExecutionService. StartProcessInstance()
啟動流程，引擎產生任務。等待任務的所有者調用
ExecutionService. endOfState ()
指令來完成任務。當
endOfState
指令被調用后，引擎就進行運算產生的新的任務，然后繼續等待
endOfState
指令的調用直到流程結束。
引擎只對
State
產生任務，對其他的節點比如：
process-state,fork,decision,join
都不產生任務。只對他們進行運算，執行每個節點的
Delegation
和
Action.
6，
JBPM
工作流引擎的優點
a)
輕巧，使用
Hibernate
實現
b)
擴展性好，支持各種事件和節點的擴展，
c)
工作流原理和實現簡單，代碼容易維護
d)
支持變量
e)
支持子流成
f)
參與者與應用集成非常簡單
g)
項目加入
jboss
組織，成長樂觀
7，
JBPM
工作流引擎的弱點
a)
流程圖形畫定義工具太弱
b)
沒有圖形畫的流程監控工具
c)
join/fork
必須成對定義
d)
復雜的流程定義需要自己實現接口
