Papervision3D 高級3D交互場景事件（一）（轉）

上一課主要學習基本3D交互場景事件的用法，這一課記錄高級用法~！

我以旋轉的立方體為例，3D場景中有一個立方體，立方體的6個面每一個面都有一幅圖（貼圖），當鼠標點擊其中的任一面時，緩動放大，再點擊時緩動縮小恢復原狀繼續旋轉。效果圖如下：

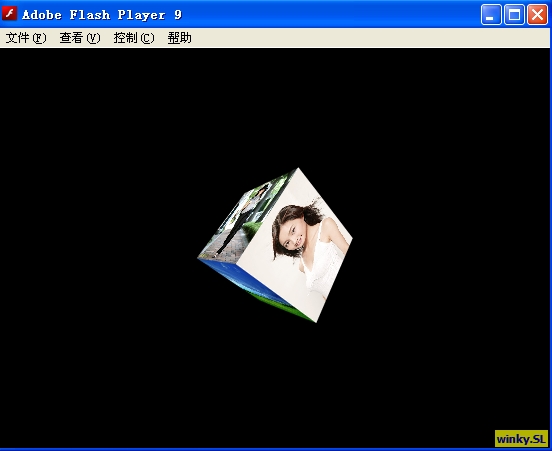

鼠標未點擊時不斷旋轉的立方體效果

鼠標點擊時緩動放大效果

效果代碼如下：

package
{


    import flash.display.DisplayObject;
    import org.papervision3d.materials.BitmapFileMaterial;
    import org.papervision3d.materials.utils.MaterialsList;
    import org.papervision3d.events.InteractiveScene3DEvent;
    import org.papervision3d.objects.primitives.Cube;

    public class MainAdvancedInteractiveScene3dEvent extends PaperBase
{
       //---------------------------------------------------------------6個面對應的material
       private var frontMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/concretetex02.jpg");
       private var backMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/concretetex03.jpg");
       private var leftMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/bashi.jpg");
    private var rightMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/pic12.jpg");
       private var topMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/pic37.jpg");
       private var bottomMaterial:BitmapFileMaterial = new BitmapFileMaterial("img/pic43.jpg");

    //---------------------------------------------------------------目標旋轉初始值
       private var targetrotationX:Number = 0;
       private var targetrotationY:Number = 0;
       private var targetrotationZ:Number = 0;

    //---------------------------------------------------------------判斷是否緩動
       private var tweening:Boolean = false;

       private var cube:Cube;

       public function MainAdvancedInteractiveScene3dEvent()
    {
         init(550, 400);
       }

       override protected function init3d():void
    {
         frontMaterial.interactive = true;
         frontMaterial.name = "front";

         backMaterial.interactive = true;
         backMaterial.name = "back";

         leftMaterial.interactive = true;
         leftMaterial.name = "left";

         rightMaterial.interactive = true;
         rightMaterial.name = "right";

         topMaterial.interactive = true;
         topMaterial.name = "top";

         bottomMaterial.interactive = true;
         bottomMaterial.name = "bottom";
   //------------------------------------------------------------Cube
         cube = new Cube(new MaterialsList(
   {
              front: frontMaterial,
              back: backMaterial,
              left: leftMaterial,
              right: rightMaterial,
              top: topMaterial,
              bottom: bottomMaterial
            } ), 500, 500, 500, 3, 3, 3);
         cube.addEventListener( InteractiveScene3DEvent.OBJECT_PRESS, onPress);
         default_scene.addChild(cube);
  }

       private function onPress( e:InteractiveScene3DEvent ):void
    {
         if (tweening)
   {
              tweening = false;
         }
   else
   {
              switch(e.face3d.material.name)
     {
                  case "front":
                     targetrotationX = 0;
                     targetrotationY = 180;
                     targetrotationZ = 0;
                     tweening = true;
                  break;
                  case "back":
                     targetrotationX = 0;
                     targetrotationY = 0;
                     targetrotationZ = 0;
                     tweening = true;
                  break;
                  case "left":
                     targetrotationX = 0;
                     targetrotationY = -90;
                     targetrotationZ = 0;
                     tweening = true;
                  break;
                  case "right":
                     targetrotationX = 0;
                     targetrotationY = 90;
                     targetrotationZ = 0;
                     tweening = true;
                  break;
                  case "top":
                     targetrotationX = 90;
                     targetrotationY = 0;
                     targetrotationZ = 0;
                     tweening = true;
                  break;
                  case "bottom":
                     targetrotationX = -90;
                     targetrotationY = 0;
                     targetrotationZ = 180;
                     tweening = true;
                  break;
    }
   }
  }

       override protected function processFrame():void
    {
         if (tweening)
   {
              if (default_camera.zoom < 6.8)
     {
                  default_camera.zoom += Math.sqrt(6.8-default_camera.zoom)/5;
              }

              //X
              if (cube.rotationX < targetrotationX)
     {
                  cube.rotationX += Math.sqrt(targetrotationX-cube.rotationX);
                  cube.rotationX = Math.round(cube.rotationX);
              }else if (cube.rotationX > targetrotationX)
     {
                  cube.rotationX -= Math.sqrt(cube.rotationX-targetrotationX);
                  cube.rotationX = Math.round(cube.rotationX);
              }
     //Y
              if (cube.rotationY < targetrotationY)
     {
                  cube.rotationY += Math.sqrt(targetrotationY-cube.rotationY);
                  cube.rotationY = Math.round(cube.rotationY);
              }else if (cube.rotationY > targetrotationY)
     {
                  cube.rotationY -= Math.sqrt(cube.rotationY-targetrotationY);
                  cube.rotationY = Math.round(cube.rotationY);
              }
     //Z
              if (cube.rotationZ < targetrotationZ)
     {
                  cube.rotationZ += Math.sqrt(targetrotationZ-cube.rotationZ);
                  cube.rotationZ = Math.round(cube.rotationZ);
              }else if (cube.rotationZ > targetrotationZ)
     {
                  cube.rotationZ -= Math.sqrt(cube.rotationZ-targetrotationZ);
                  cube.rotationZ = Math.round(cube.rotationZ);
              }
   }
   //
   else
   {
              if (default_camera.zoom > 2)
     {
                  default_camera.zoom -= Math.sqrt(default_camera.zoom-2)/5;
              }

              cube.rotationX += 2;
              cube.rotationY += 2;

              if (cube.rotationX>= 360) cube.rotationX = 0;
              if (cube.rotationY>= 360) cube.rotationY = 0;
         }
       }
    }
}

代碼比較長，關鍵處已加以說明~！

這段代碼依然是有關InteractiveScene3DEvent類的用法，由于立方體有6個面，為了顯示每個面的不同，采用了6張圖片做貼圖；為了能讓立方體的每個面都能實現鼠標交互，在init3d()函數中設置6個面的交互屬性為true：

         frontMaterial.interactive = true;
         frontMaterial.name = "front";
         backMaterial.interactive = true;
         backMaterial.name = "back";
         leftMaterial.interactive = true;
         leftMaterial.name = "left";
         rightMaterial.interactive = true;
         rightMaterial.name = "right";
         topMaterial.interactive = true;
         topMaterial.name = "top";
         bottomMaterial.interactive = true;
         bottomMaterial.name = "bottom";

由于要求有緩動效果，所以在幀頻處理函數中通過默認相機的放大：

default_camera.zoom += Math.sqrt(6.8-default_camera.zoom)/5;

縮小：

default_camera.zoom -= Math.sqrt(default_camera.zoom-2)/5;

來達到效果。接著通過判斷立方體的X、Y、Z三個方向的旋轉進一步設定緩動放大縮小過程效果，從而達到高級3D場景交互事件效果的運用目的。

總結：本節主要是關于高級3D場景交互事件用法，特別是在一些緩動算法上有一定的難度，通過平方根函數求兩點之間的距離達到緩動放大、縮小的效果(這個我習慣稱為逼近“定點距離緩動”)。

本教程可自由轉載，請注明轉載出處，謝謝~！

posted on 2008-11-19 14:52 seal 閱讀(697) 評論(0) 編輯收藏所屬分類: Flex+ActionScript
