	大家好 我是小尋



      現在，讓偶先簡要說說自己的學習過程>>



      不知，你現在是否和以前的我一樣，時不時聽到一個“新鮮”的技術領域----arm!!

      不知，是是否會打開IE ->www.google.com->“arm是什么？”->看到啊！約有215,000項符合arm是什么？的查詢結果

      經過一長時間的了解，原來arm全稱是Advanced RISC Microprocessor或Advanced RISC Machine(高級RISC微處理器)。（詳情見 http://www.arm.com/chinese/ ）

      于是，開始找資料視頻教程和電子書成為首選 ，發現這個行業技術挺封閉的，資料不多適合初學的資料更是少之又少，裝上adobe reader和播放器，糊里糊涂的看了又看那可憐的一點點資料，發現硬件的東西太多了，電路圖太多了，不認識的代碼太多了，蒙了。于是，過了段時間，便放下了。

     放下了，心中還是惦記著arm~~~~

     快畢業了，終于，前不久下決心買了個板---QQ2440V3開發板

               大約在前天晚上12點，拿去了板，暈，好多端口和線怎么連啊~_~，拿出手冊看看，在連錯n次之后，終于照著手冊把終端環境弄出來了開心死我了，接著跟著說明書，做了不少測試都成功了

    接著下來，繼續郁悶。。，H-JTAG了用不上，月難越有興趣乎///，加加客服的群，哈哈終于在管理員m兄的幫助下弄好啦！原因是我沒把并口線（主板上的打印口）連到自己的機器上。

   ... ...



    接下來，偶介紹下具體的開發環境和開發過程>>



    就我買的這塊arm9的板（QQ2440）+winXP來說:（請在看下文之前先閱讀一下2440手冊）

軟件請下載附帶光盤，或到網上找很多的

    聽難表達的，我弄個表說明下：







            軟件
            需要連上的硬件(Nor-J1跳線)
            作用（簡要）




            超級終端(win附件里自帶的(為避免端口沖突，使用前請關閉DNW))


          com串口線（顯示器那種線）


          usb線（1.1小端口的）


            (1)對Nand Flash 進行分區

            (2)安裝bootloader（相當PC機上的BIOS）

            (3)安裝內核文件

            (4)安裝文件系統




            DNW


          com串口線（顯示器那種線）


          usb線（1.1小端口的）


            下載鏡像到板上




            ADS - CodeWarrior for ARM Developer Suite


          連JTAG板到PC機的并口上，并打開H-JTAG代理服務器，根據手冊進行配置。



            com串口線（顯示器那種線）

            usb線（1.1小端口的）


            開發環境





        ADS - AXD Debugger


          連JTAG板到PC機的并口上，并打開H-JTAG代理服務器，根據手冊進行配置。



        com串口線（顯示器那種線）

        usb線（1.1小端口的）


        調試環境








我的開發步驟：

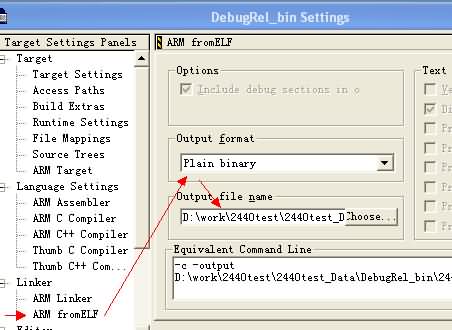

        根據手冊配置和啟動H-JTAG server ，最小化到托盤。打開ADS - CodeWarrior for ARM Developer Suite配置好之后，新建或加載工程文件，debug調試，自動跳出AXD Debugger，并loading images... ....。ARM Developer 配置的時候：

以便生成的可執行文件可以用DNW烤到板上去。

打開超級終端,選擇[d] Download & Run菜單,提示你用USB下載




          ##### FriendlyARM BIOS for 2440 #####

[x] bon part           0 320k 2368k

[v] Download vivi

[k] Download linux kernel

[y] Download root_yaffs image

[c] Download root_cramfs image

[n] Download Nboot

[e] Download Eboot

[i] Download WinCE NK.nb0

[w] Download WinCE NK.bin

[d] Download           & Run

[f] Format the nand flash

[p] Partition           for Linux

[b] Boot the system

[s] Set the boot parameters

[t] Print the TOC           struct of wince

[q] Goto shell of vivi

Enter your selection: d

Clear the free memory .



USB host           is connected. Waiting a download.

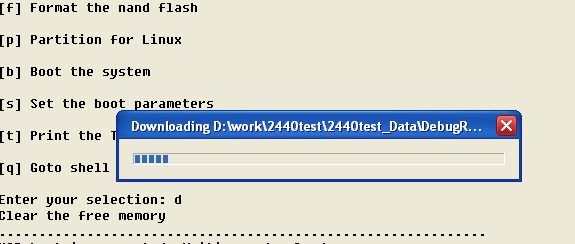

打開DNW

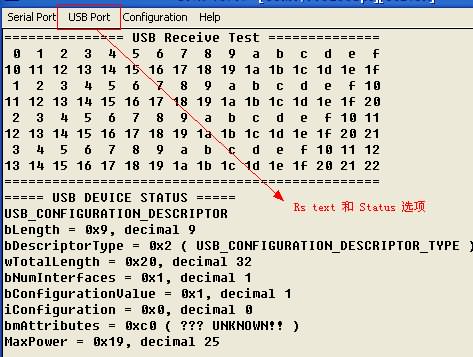

檢測沒問題了

選擇Serial Port下的Tranmit菜單，將剛才在ADS編譯好的bin文件加載進去，該文件一般放在工程目錄下的DebugRel_bin目錄下





OK 烤進去了 接下來自己弄啦 下來我弄到linux再寫一個吧







          地震讓大伙知道：居安思危，才是生存之道。


          posted on 2007-12-02 12:22 小尋 閱讀(3815) 評論(12)  編輯  收藏  所屬分類: 嵌入式開發
















FeedBack:









          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2007-12-02 12:35 小旗飄飄


          怎么贈送啊！
          dongjinqi@163.com  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2007-12-02 12:58 幻想~@@~


          暈 死 板自己去買

          我只是，說下自己的學習過程而已

          兄弟  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2007-12-03 10:32  阿強


          LZ騙人,說好贈送開發板的,又食言,小人  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友）[未登錄] 2007-12-03 17:51 尋覓


          - -!~~~~  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2008-03-14 17:38 yxf


          呵呵  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2008-03-20 19:00 gaojianfei007


          謝謝  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2008-11-10 19:40 gxl


          kankan看看  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2008-11-30 01:45 yq


          我買了一條usb 轉串口(9針)的線 用超級終端,接受能夠完全正確的進行(arm),但是到接受完后，但我按下enter鍵時,沒有反映,(不知道為什么,請好心人幫助解決,謝謝啦  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2008-12-05 13:52 kingoverworld@tom.com


          能否共享以下vivi的二進制文件？  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2009-01-15 22:15 甲甲


          昨天剛買的板子，今天收到的，也按照手冊一步一步來  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2011-10-23 21:41 胡魁


          不會使用超級終端，能不能告訴我怎樣弄  回復  更多評論











          # re: arm9從聽說到使用（贈給想弄arm的朋友） 2011-10-23 21:42 胡魁


          QQ 1196016652  回復  更多評論
