      JFreeChart是一組功能強大、靈活易用的Java繪圖API，使用它可以生成多種通用性的報表，包括柱狀圖、餅圖、曲線圖、甘特圖等。它能夠用在Swing和Web等中制作自定義的圖表或報表，并且得到廣泛的應用。本文將通過引領讀者學習在JFreeChart中餅圖、柱狀圖和曲線圖的進階應用，來達到熟練使用JFreeChart的目的。

一． 下載與環境配置

1. 下載JFreeChart

JFreeChart是開放源代碼的免費軟件，但是它的支持文檔需要付費才能得到。其下載地址為：http://sourceforge.net/project/showfiles.php?group_id=15494，當前最新版本為1.0.6。筆者下載的是1.0.6最新版。

說明：1）source目錄：為jfreechart的源碼目錄；

2）lib目錄：為包目錄，我們需要關注的包為jfreechart-1.0.6.jar、gnujaxp.jar和jcommon-1.0.10.jar這三個包；

3）根目錄下的jfreechart-1.0.6-demo.jar是例子程序，大家雙擊后可看到其中有很多例子的運行結果。

2. 環境配置

筆者的開發環境如下：

JDK：1.5

MyEclipse：5.1.1 GA

Tomcat：5.5.28

為了后續的“用JFreeChart創建基于Web的圖表”的一個例子的展示，我們在MyEclipse中創建一個名為jfreechart的Web工程。將下載的JFreeChart1.0.6下lib目錄下的jar包拷貝到WebRoot/WEB-INF/lib目錄下。另外還需要在web.xml文件中增加如下配置:

<servlet-name>DisplayChart</servlet-name>

<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>

</servlet>

<servlet-mapping>

<servlet-name>DisplayChart</servlet-name>

<url-pattern>/DisplayChart</url-pattern>

</servlet-mapping>

二． 柱狀圖

在WebRoot目錄下建立bar目錄，用來存放柱狀圖的各個例子。首先在該目錄下建立一個sample1.jsp文件，讓我們來看一個簡單的柱狀圖的例子，修改后的sample1.jsp的內容如下所示：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import="org.jfree.chart.ChartFactory, org.jfree.chart.JFreeChart, org.jfree.chart.plot.PlotOrientation, org.jfree.chart.servlet.ServletUtilities, org.jfree.data.category.DefaultCategoryDataset"%>

DefaultCategoryDataset dataset = new DefaultCategoryDataset();

dataset.addValue(610, "廣州", "豬肉");

dataset.addValue(220, "廣州", "牛肉");

dataset.addValue(530, "廣州", "雞肉");

dataset.addValue(340, "廣州", "魚肉");

JFreeChart chart = ChartFactory.createBarChart3D("肉類銷量統計圖",

"肉類",

"銷量",

dataset,

PlotOrientation.VERTICAL,

false,

false);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">

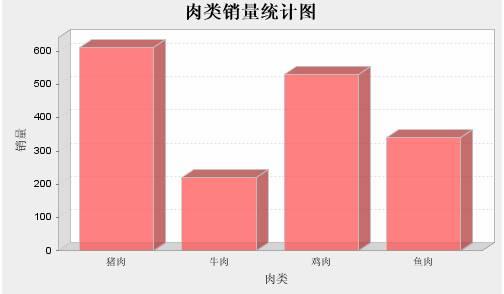

在瀏覽器中輸入地址：http://localhost:8080/jfreechart/bar/sample1.jsp，可看到如下柱狀圖：

上面的這個柱狀圖比較簡單，稍顯單調，在有些情況下，我們需要用不同顏色來表示不同的種類，或者在種類上標上具體數值，亦或需要加上3D水晶效果。下面讓我們來做更深一步的探討。接下來讓我們看一個用不同顏色來表示不通種類的例子。在WebRoot的bar目錄下新建sample2.jsp頁面，將其代碼修改如下：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import="org.jfree.chart.ChartFactory,

org.jfree.chart.JFreeChart,

org.jfree.chart.plot.PlotOrientation,

org.jfree.chart.servlet.ServletUtilities,

org.jfree.data.category.CategoryDataset,

org.jfree.data.general.DatasetUtilities"%>

double[][] data = newdouble[][] {{1310}, {720}, {1130}, {440}};

String[] rowKeys = {"豬肉", "牛肉","雞肉", "魚肉"};

String[] columnKeys = {""};

CategoryDataset dataset = DatasetUtilities.createCategoryDataset(rowKeys, columnKeys, data);

JFreeChart chart = ChartFactory.createBarChart3D("廣州肉類銷量統計圖", "肉類",

"銷量",

dataset,

PlotOrientation.VERTICAL,

true,

false,

false);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">

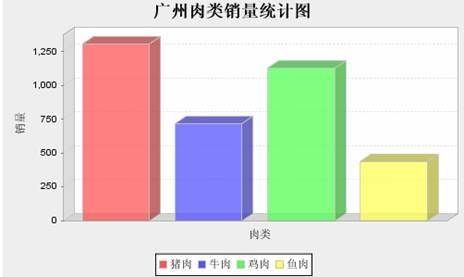

該頁面的運行效果如下圖所示：

對比該例與前例，可看出createBarChart3D的倒數第三個參數修改成了true，該參數可用來顯示下方的：。上兩例我們顯示的只是一個城市的肉類銷量，有時候我們有對比顯示多個城市的不同肉類，只要將上例稍作修改即可。例如要在圖中表示廣州、深圳、東莞、佛山四個城市的四個肉類的銷售情況，只需要將如下三句稍做修改：

double[][] data = newdouble[][] {{1310}, {720}, {1130}, {440}};

String[] rowKeys = {"豬肉", "牛肉","雞肉", "魚肉"};

String[] columnKeys = {""};

例如修改成：

double[][] data = newdouble[][] {{1310, 1220, 1110, 1000},

{720, 700, 680, 640},

{1130, 1020, 980, 800},

{440, 400, 360, 300}};

String[] rowKeys = {"豬肉", "牛肉","雞肉", "魚肉"};

String[] columnKeys = {"廣州", "深圳", "東莞", "佛山"};

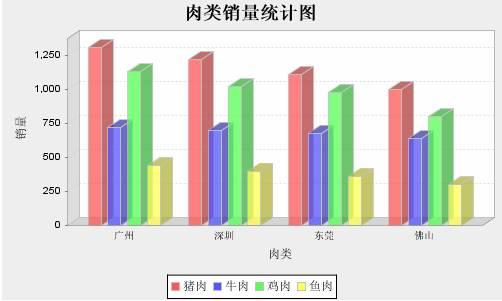

在運行該jsp頁面，可看到如下界面：

在上述幾例中，在某個柱子上都沒有顯示相應的數值，下面讓我們為每個柱子都加上它的數值，我們新建一個sample4.jsp頁面，其內容如下：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import="org.jfree.chart.ChartFactory, org.jfree.chart.JFreeChart, org.jfree.chart.plot.PlotOrientation, org.jfree.chart.servlet.ServletUtilities, org.jfree.data.category.CategoryDataset,

org.jfree.data.general.DatasetUtilities,

org.jfree.chart.plot.*,

org.jfree.chart.labels.*,

org.jfree.chart.renderer.category.BarRenderer3D,

java.awt.*,

org.jfree.ui.*, org.jfree.chart.axis.AxisLocation"%>

double[][] data = newdouble[][] {{1310, 1220, 1110, 1000},

{720, 700, 680, 640},

{1130, 1020, 980, 800},

{440, 400, 360, 300}};

String[] rowKeys = {"豬肉", "牛肉","雞肉", "魚肉"};

String[] columnKeys = {"廣州", "深圳", "東莞", "佛山"};

CategoryDataset dataset = DatasetUtilities.createCategoryDataset(rowKeys, columnKeys, data);

JFreeChart chart = ChartFactory.createBarChart3D("肉類銷量統計圖",

"肉類",

"銷量",

dataset,

PlotOrientation.VERTICAL,

true,

false);

CategoryPlot plot = chart.getCategoryPlot();

//設置網格背景顏色

plot.setBackgroundPaint(Color.white);

//設置網格豎線顏色

plot.setDomainGridlinePaint(Color.pink);

//設置網格橫線顏色

plot.setRangeGridlinePaint(Color.pink);

//顯示每個柱的數值，并修改該數值的字體屬性

BarRenderer3D renderer = new BarRenderer3D();

renderer.setBaseItemLabelGenerator(new StandardCategoryItemLabelGenerator());

renderer.setBaseItemLabelsVisible(true);

//默認的數字顯示在柱子中，通過如下兩句可調整數字的顯示

//注意：此句很關鍵，若無此句，那數字的顯示會被覆蓋，給人數字沒有顯示出來的問題

renderer.setBasePositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_LEFT));

renderer.setItemLabelAnchorOffset(10D);

//設置每個地區所包含的平行柱的之間距離

//renderer.setItemMargin(0.3);

plot.setRenderer(renderer);

//設置地區、銷量的顯示位置

//將下方的“肉類”放到上方

plot.setDomainAxisLocation(AxisLocation.TOP_OR_RIGHT);

//將默認放在左邊的“銷量”放到右方

plot.setRangeAxisLocation(AxisLocation.BOTTOM_OR_RIGHT);

String filename = ServletUtilities.saveChartAsPNG(chart, 700, 400, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=700 height=400 border=0 usemap="#<%= filename %>">

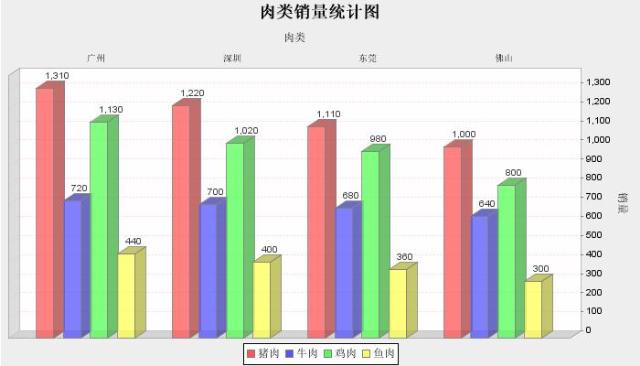

運行效果如下所示：

注意：jfreechart的很多版本不兼容，請大家在運行此例時確認下載了對應的版本。

三．餅圖

在WebRoot目錄下建立名為pie的子目錄，用來存放本教程中餅圖的實例jsp頁面。下面讓我們來看一個簡單的三維餅圖。首先在pie目錄下建立一個名為sample1.jsp的頁面。

在JFreeChart中，與餅圖繪制密切相關的類如下：

1） PiePlot

餅圖繪制類，可以用來設置餅圖的相關屬性。例如：

PiePlot pieplot = (PiePlot)jfreechart.getPlot();

pieplot.setLabelFont(new Font("SansSerif", 0, 12));

pieplot.setNoDataMessage("No data available");

pieplot.setCircular(false);

pieplot.setLabelGap(0.02D);

2） DefaultPieDataset

默認的餅圖數據集類，用來存儲餅圖顯示的相關數據信息。例如：

DefaultPieDataset dataset = new DefaultPieDataset();

dataset.setValue("品德", new Double(0.2D));

dataset.setValue("體育", new Double(0.2D));

dataset.setValue("音樂", new Double(0.2D));

dataset.setValue("其余成績", new Double(0.4D));

3） ChartFactory

可利用該制圖工廠類createPieChart來創建一個餅圖的JFreeChart對象，例如：

JFreeChart jfreechart = ChartFactory.createPieChart("餅圖示例", dataset, true, true, false);

下面讓我們看一個簡單的例子，修改sample1.jsp的內容如下：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import="org.jfree.chart.*,

org.jfree.chart.plot.PiePlot, org.jfree.data.general.DefaultPieDataset,

org.jfree.chart.servlet.ServletUtilities,

java.awt.*"%>

//設置數據集

DefaultPieDataset dataset = new DefaultPieDataset();

dataset.setValue("初中高級程序員", 0.55);

dataset.setValue("項目經理", 0.1);

dataset.setValue("系統分析師", 0.1);

dataset.setValue("軟件架構師", 0.1);

dataset.setValue("其他", 0.2);

//通過工廠類生成JFreeChart對象

JFreeChart chart = ChartFactory.createPieChart3D("IT行業職業分布圖", dataset, true, false, false);

PiePlot pieplot = (PiePlot) chart.getPlot();

pieplot.setLabelFont(new Font("宋體", 0, 12));

//沒有數據的時候顯示的內容

pieplot.setNoDataMessage("無數據顯示");

pieplot.setCircular(false);

pieplot.setLabelGap(0.02D);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">

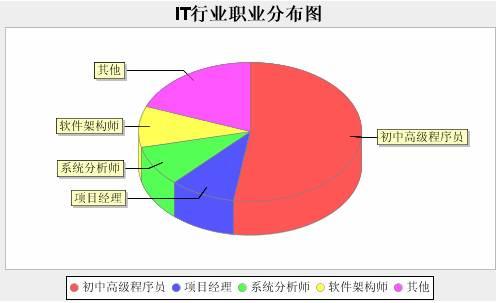

可以看出，餅圖的繪制與柱狀圖的繪制類似，該例的運行效果如下：

有時候我們還想知道某塊所占的具體分值，或者需要突出顯示某一塊。這時候需要對上例進行部分修改：dataset.setValue("其他", 0.2);后的那段改成：

//通過工廠類生成JFreeChart對象

JFreeChart chart = ChartFactory.createPieChart3D("IT行業職業分布圖", dataset, true, false, false);

PiePlot pieplot = (PiePlot) chart.getPlot();

pieplot.setLabelFont(new Font("宋體", 0, 12));

//沒有數據的時候顯示的內容

pieplot.setNoDataMessage("無數據顯示");

pieplot.setCircular(false);

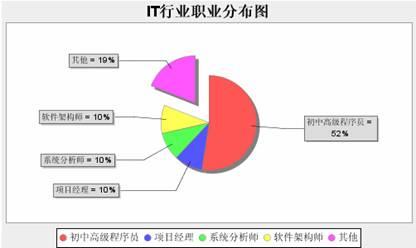

setExplodePercent方法很重要，它將Label為某名稱的某塊挖出來突出顯示，而后兩句實現的效果是在“初中高級程序員”等名稱后加上百分比，改成“初中高級程序員=55%”等。加上如上的代碼后，同時還需要將相關的兩個java包：org.jfree.chart.labels.StandardPieSectionLabelGenerator和java.text.NumberFormat引入到該jsp頁面中。此時的運行結果如下：

通過JFreeChart還可以提供漂亮的水晶餅圖效果，接著讓我們新建一個sample3.jsp頁面來體驗一下超炫美圖吧。修改sample3.jsp頁面如下：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import="org.jfree.chart.*,

org.jfree.chart.servlet.ServletUtilities,

org.jfree.util.Rotation,

org.jfree.data.general.DefaultPieDataset,

org.jfree.chart.plot.PiePlot3D"%>

//設置數據集

DefaultPieDataset dataset = new DefaultPieDataset();

dataset.setValue("初中高級程序員", 0.55);

dataset.setValue("項目經理", 0.1);

dataset.setValue("系統分析師", 0.1);

dataset.setValue("軟件架構師", 0.1);

dataset.setValue("其他", 0.2);

//通過工廠類生成JFreeChart對象

JFreeChart chart = ChartFactory.createPieChart3D("IT行業職業分布圖", dataset, true, true, false);

//獲得3D的水晶餅圖對象

PiePlot3D pieplot3d = (PiePlot3D) chart.getPlot();

//設置開始角度

pieplot3d.setStartAngle(150D);

//設置方向為”順時針方向“

pieplot3d.setDirection(Rotation.CLOCKWISE);

//設置透明度，0.5F為半透明，1為不透明，0為全透明

pieplot3d.setForegroundAlpha(0.5F);

pieplot3d.setNoDataMessage("無數據顯示");

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">

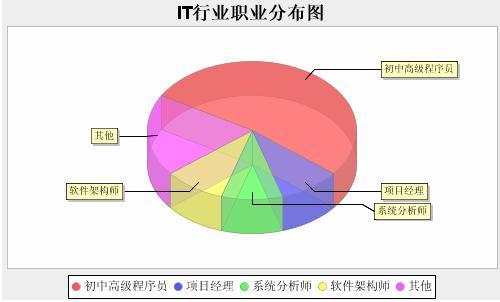

利用setForegroundAlpha()方法可以設置3D餅圖的透明度，利用setStartAngle()可以設置其開始角度，利用setDirection()方法可以設置其方向。該例的運行效果如下圖所示：

四．曲線圖

接著我們來介紹曲線圖的使用。在筆者日常的開發工作中，曲線圖用得最多，它可以用來繪制趨勢圖、統計分析等。首先我們在WebRoot下建立一個line目錄，用來存放曲線圖實例的jsp頁面。我們在該目錄下建立sample1.jsp頁面來做一個簡單的曲線圖的例子。在開始編碼前，讓我們來看看與畫曲線圖密切相關的幾個類：

1） TimeSeriesCollection

曲線數據的集合。

2） TimeSeries

曲線信息序列。

3） ChartFactory

可以利用該類的createTimeSeriesChart方法來創建曲線的JFreeChart對象。

在下例中，我們顯示阿蜜果的blog在2007年度各月份的訪問量情況，修改后的sample1.jsp的內容如下：

<%@ page contentType="text/html;charset=GBK"%>

<%@ page import = "org.jfree.chart.ChartFactory,

org.jfree.chart.JFreeChart,

org.jfree.chart.servlet.ServletUtilities,

org.jfree.chart.title.TextTitle,

org.jfree.data.time.TimeSeries,

org.jfree.data.time.Month,

org.jfree.data.time.TimeSeriesCollection,

java.awt.Font"%>

//訪問量統計時間線

TimeSeries timeSeries = new TimeSeries("阿蜜果blog訪問量統計", Month.class);

//時間曲線數據集合

TimeSeriesCollection lineDataset = new TimeSeriesCollection();

//構造數據集合

timeSeries.add(new Month(1, 2007), 11200);

timeSeries.add(new Month(2, 2007), 9000);

timeSeries.add(new Month(3, 2007), 6200);

timeSeries.add(new Month(4, 2007), 8200);

timeSeries.add(new Month(5, 2007), 8200);

timeSeries.add(new Month(6, 2007), 12200);

timeSeries.add(new Month(7, 2007), 13200);

timeSeries.add(new Month(8, 2007), 8300);

timeSeries.add(new Month(9, 2007), 12400);

timeSeries.add(new Month(10, 2007), 12500);

timeSeries.add(new Month(11, 2007), 13600);

timeSeries.add(new Month(12, 2007), 12500);

lineDataset.addSeries(timeSeries);

JFreeChart chart = ChartFactory.createTimeSeriesChart("訪問量統計時間線", "月份", "訪問量", lineDataset, true, true, true);

//設置子標題

TextTitle subtitle = new TextTitle("2007年度", new Font("黑體", Font.BOLD, 12));

chart.addSubtitle(subtitle);

//設置主標題

chart.setTitle(new TextTitle("阿蜜果blog訪問量統計", new Font("隸書", Font.ITALIC, 15)));

chart.setAntiAlias(true);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);

String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;

<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">

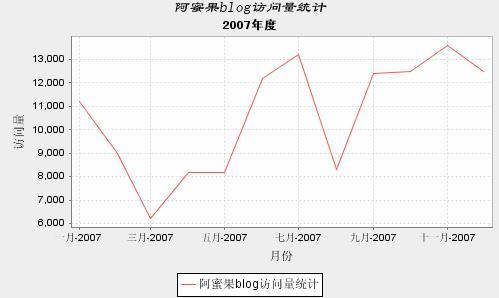

運行后的曲線效果如下圖所示：

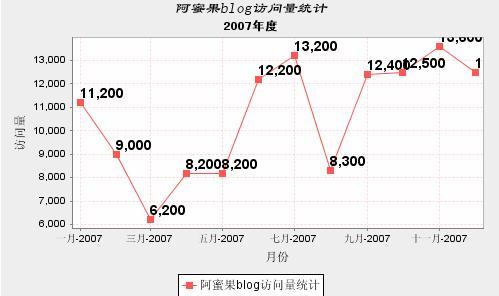

有時我們需要顯示各數據點及其數值，這是我們需要對上例進行一點改動，在JFreeChart chart = ChartFactory.createTimeSeriesChart……后，TextTitle subtitle = new TextTitle……前加上如下的代碼：

XYPlot plot = (XYPlot) chart.getPlot();

XYLineAndShapeRenderer xylineandshaperenderer = (XYLineAndShapeRenderer)plot.getRenderer();

//設置網格背景顏色

plot.setBackgroundPaint(Color.white);

//設置網格豎線顏色

plot.setDomainGridlinePaint(Color.pink);

//設置網格橫線顏色

plot.setRangeGridlinePaint(Color.pink);

//設置曲線圖與xy軸的距離

plot.setAxisOffset(new RectangleInsets(0D, 0D, 0D, 10D));

//設置曲線是否顯示數據點

xylineandshaperenderer.setBaseShapesVisible(true);

//設置曲線顯示各數據點的值

XYItemRenderer xyitem = plot.getRenderer();

xyitem.setBaseItemLabelsVisible(true);

xyitem.setBasePositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_LEFT));

xyitem.setBaseItemLabelGenerator(new StandardXYItemLabelGenerator());

xyitem.setBaseItemLabelFont(new Font("Dialog", 1, 14));

plot.setRenderer(xyitem);

并引入了一些另外的包，引入包的語句變成：

<%@ page import = "org.jfree.chart.ChartFactory,

org.jfree.chart.title.TextTitle,

org.jfree.data.time.TimeSeries,

org.jfree.data.time.Month,

org.jfree.data.time.TimeSeriesCollection,

org.jfree.chart.plot.XYPlot,

org.jfree.chart.renderer.xy.XYLineAndShapeRenderer,

java.awt.Color,

org.jfree.ui.RectangleInsets,

java.awt.Font,

org.jfree.chart.renderer.xy.XYItemRenderer,

org.jfree.chart.JFreeChart,

org.jfree.chart.servlet.ServletUtilities,

org.jfree.chart.labels.*,

org.jfree.ui.*"%>

運行該實例，效果如下所示：

上面兩例的曲線圖都是單曲線的，有時候我們對兩個曲線進行比較，例如對阿蜜果在2006年度和2007年度的blog訪問量進行比較，在此種情況下，我們需要在一個曲線圖中顯示兩個曲線。在此種情況下，我們只需要在sample1.jsp的基礎上新建一個TimeSeries對象，給它添加數據后，將其添加到TimeSeriesCollection型數據集合對象中，修改后的程序主體部分如下所示：

//訪問量統計時間線

TimeSeries timeSeries2006 = new TimeSeries("2006年度", Month.class);

TimeSeries timeSeries2007 = new TimeSeries("2007年度", Month.class);

//時間曲線數據集合

TimeSeriesCollection lineDataset = new TimeSeriesCollection();

//構造數據集合

timeSeries2006.add(new Month(1, 2007), 7200);

timeSeries2006.add(new Month(2, 2007), 7000);

timeSeries2006.add(new Month(3, 2007), 4200);

timeSeries2006.add(new Month(4, 2007), 8200);

timeSeries2006.add(new Month(5, 2007), 7300);

timeSeries2006.add(new Month(6, 2007), 8200);

timeSeries2006.add(new Month(7, 2007), 9200);

timeSeries2006.add(new Month(8, 2007), 7300);

timeSeries2006.add(new Month(9, 2007), 9400);

timeSeries2006.add(new Month(10, 2007), 7500);

timeSeries2006.add(new Month(11, 2007), 6600);

timeSeries2006.add(new Month(12, 2007), 3500);

timeSeries2007.add(new Month(1, 2007), 10200);

timeSeries2007.add(new Month(2, 2007), 9000);

timeSeries2007.add(new Month(3, 2007), 6200);

timeSeries2007.add(new Month(4, 2007), 8200);

timeSeries2007.add(new Month(5, 2007), 8200);

timeSeries2007.add(new Month(6, 2007), 11200);

timeSeries2007.add(new Month(7, 2007), 13200);

timeSeries2007.add(new Month(8, 2007), 8300);

timeSeries2007.add(new Month(9, 2007), 10400);

timeSeries2007.add(new Month(10, 2007), 12500);

timeSeries2007.add(new Month(11, 2007), 10600);

timeSeries2007.add(new Month(12, 2007), 10500);

lineDataset.addSeries(timeSeries2006);

lineDataset.addSeries(timeSeries2007);

JFreeChart chart = ChartFactory.createTimeSeriesChart("訪問量統計時間線", "月份", "訪問量", lineDataset, true, true, true);

//設置子標題

TextTitle subtitle = new TextTitle("2006/2007年度訪問量對比", new Font("黑體", Font.BOLD, 12));

chart.addSubtitle(subtitle);

//設置主標題

chart.setTitle(new TextTitle("阿蜜果blog訪問量統計", new Font("隸書", Font.ITALIC, 15)));

chart.setAntiAlias(true);

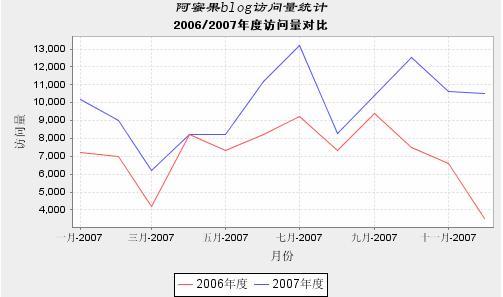

該例的運行效果如下：

五．總結

本文通過詳盡的實例講述了如何利用JFreeChart開發常用的柱狀圖、餅圖和曲線圖。從這些實例中可以看出，JFreeChart是我們開發圖表或報表的理想選擇，它簡單易用，并且容易理解，是我們開發的利刃。

posted on 2007-09-30 09:28 阿蜜果閱讀(29600) 評論(37) 編輯收藏所屬分類: Java 、JFreeChart

FeedBack:

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-09-30 13:53 | 千里冰封

呵呵，用JAVA真好，這么多開源的東西可以用回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2007-09-30 14:01 | 阿蜜果

@千里冰封
恩，真的好多阿，用JFreeChart還蠻方便的，可惜它的文檔要付費。回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-01 07:46 | looklook

看下面的文章加jfreechart的api就夠了，源碼就是最好的文檔
深入探究JFreeChart（1）
http://www.aygfsteel.com/JavaExplore/archive/2006/09/01/67217.html
深入探究JFreeChart（2）
http://www.aygfsteel.com/JavaExplore/archive/2006/09/12/69261.html 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-01 09:12 | xiaoshu

ding 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-01 10:52 | 窮

應該加上多種圖表的組合。下次我來加吧回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2007-10-02 09:12 | 阿蜜果

@窮
恩，才學不久，多多指點阿，組合的搞個例子給我看看。回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-04 01:12 | wolfwood

看了你的這篇文章，對jfreechart初步了解了，太感謝你了，順便給你個組合的例子：
<%@ page contentType="text/html;charset=GBK"%>

<%@ page
import="org.jfree.chart.ChartFactory,org.jfree.chart.JFreeChart,org.jfree.chart.plot.*,org.jfree.chart.servlet.ServletUtilities,org.jfree.data.category.CategoryDataset,org.jfree.data.general.DatasetUtilities,org.jfree.data.category.DefaultCategoryDataset,org.jfree.chart.axis.NumberAxis3D,java.awt.Color,org.jfree.chart.renderer.category.LineRenderer3D;"%>

<%
double[][] data = new double[][] { { 1310, 1220, 1110, 1000 },
{ 720, 700, 680, 640 }, { 1130, 1020, 980, 800 },
{ 440, 400, 360, 300 } };
String[] rowKeys = { "豬肉", "牛肉", "雞肉", "魚肉" };
String[] columnKeys = { "廣州", "深圳", "東莞", "佛山" };
CategoryDataset dataset = DatasetUtilities.createCategoryDataset(
rowKeys, columnKeys, data);

String s = "供給率";
String s1 = "廣州";
String s2 = "深圳";
String s3 = "東莞";
String s4 = "佛山";
DefaultCategoryDataset defaultcategorydataset = new DefaultCategoryDataset();
defaultcategorydataset.addValue(35D, s, s1);
defaultcategorydataset.addValue(65D, s, s2);
defaultcategorydataset.addValue(55D, s, s3);
defaultcategorydataset.addValue(95D, s, s4);

JFreeChart chart = ChartFactory
.createBarChart3D("廣州肉類銷量統計圖", "肉類", "銷量", dataset,
PlotOrientation.VERTICAL, true, false, false);

CategoryPlot categoryplot = (CategoryPlot) chart.getPlot();
CategoryDataset categorydataset1 = defaultcategorydataset;
NumberAxis3D numberaxis3d = new NumberAxis3D("供給率");
categoryplot.setRangeAxis(1, numberaxis3d);
categoryplot.setDataset(1, categorydataset1);
categoryplot.mapDatasetToRangeAxis(1, 1);
LineRenderer3D linerenderer3d = new LineRenderer3D();
linerenderer3d.setSeriesPaint(0, Color.blue);
categoryplot.setRenderer(1, linerenderer3d);
categoryplot
.setDatasetRenderingOrder(DatasetRenderingOrder.FORWARD);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300,
null, session);
String graphURL = request.getContextPath()
+ "/DisplayChart?filename=" + filename;
%>
<img src="<%=graphURL%>" width=500 height=300 border=0
usemap="#<%= filename %>"> 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-06 09:39 | 阿蜜果

@wolfwood
感謝提供！
回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-06 11:02 | cheng

支持一下，好文章，有時間得多多研究下。回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-13 22:44 | fdfd

ffgdgfdgfd 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-10-14 21:51 | 大媽

真得很不錯，認真學習！！回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2007-12-19 10:33 | MagicYang

女娃娃筆記版面編排確實要做得細膩些，原文雖好，但是還是過來看方便些，謝過先
回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2007-12-19 10:38 | MagicYang

順便對 “柱狀圖示例”補充點點，默認的柱子顏色是在5種基本顏色之間循環，如果只有兩個柱子的話，那就默認是紅、藍兩種（個人覺得丑...），

設置柱狀條的顏色：

第1個參數是柱子位置，第二個是顏色
renderer.setSeriesPaint(0, Color.RED);
renderer.setSeriesPaint(1, Color.GREEN); 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-12-21 12:35 | why

感謝大姐的這篇文章,順便問下大姐.為什么我做2個曲線比較的時候,2條曲線是分開的啊,一個在左邊,一個在右邊.
代碼如下
import org.jfree.chart.ChartFactory;

import org.jfree.chart.JFreeChart;
import org.jfree.data.time.Month;
import org.jfree.data.time.Day;
import org.jfree.data.time.TimeSeries;
import org.jfree.data.time.TimeSeriesCollection;
import org.jfree.chart.title.TextTitle;
import org.jfree.chart.renderer.xy.XYLineAndShapeRenderer;
import org.jfree.chart.renderer.xy.XYItemRenderer;
import org.jfree.chart.plot.XYPlot;
import org.jfree.chart.labels.*;
import org.jfree.ui.RectangleInsets;
import org.jfree.ui.TextAnchor;

import java.awt.Font;
import java.awt.Color;
import java.io.*;

public class ChartUtil {

public static JFreeChart draw() throws IOException {

TimeSeries series = new TimeSeries("a small test", Month.class);
TimeSeries series2=new TimeSeries("the seconde test",Month.class);
TimeSeriesCollection collection = new TimeSeriesCollection();
series2.add(new Month(1, 2006), 100000);
series2.add(new Month(2, 2006), 10);
series2.add(new Month(3, 2006), 100);
series2.add(new Month(4, 2006), 1000);
series2.add(new Month(5, 2006), 1021);
series2.add(new Month(6, 2006), 10343);
series2.add(new Month(7, 2006), 1053);
series2.add(new Month(9, 2006), 103300);
series2.add(new Month(8, 2006), 100000);
series2.add(new Month(10, 2006), 1002);
series2.add(new Month(11, 2006), 1022);
series2.add(new Month(12, 2006), 123);
series.add(new Month(1, 2007), 100000);
series.add(new Month(2, 2007), 10);
series.add(new Month(3, 2007), 100);
series.add(new Month(4, 2007), 1000);
series.add(new Month(5, 2007), 1021);
series.add(new Month(6, 2007), 10343);
series.add(new Month(7, 2007), 1053);
series.add(new Month(9, 2007), 103300);
series.add(new Month(8, 2007), 100000);
series.add(new Month(10, 2007), 100);
series.add(new Month(11, 2007), 10);
series.add(new Month(12, 2007), 1);
collection.addSeries(series);
collection.addSeries(series2);
JFreeChart chart = ChartFactory.createTimeSeriesChart("一個曲線圖的測試", "月份",
"訪問量", collection, true, true, true);
TextTitle subtitle = new TextTitle("２００７年度", new Font("黑體", Font.BOLD,
12));
chart.addSubtitle(subtitle);
chart.setTitle(new TextTitle("the titile", new Font("隸書", Font.PLAIN,
32)));
chart.setAntiAlias(true);

return chart;

} 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-12-21 12:38 | why

用的是1.0.8的版本,應該和版本沒有關系吧回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2007-12-24 15:33 | jack

寫的非常好！！
---
vicbeijing@163.com 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2007-12-25 15:09 | 剡軍

找了好久,終于找到個寫的很認真的~!謝謝回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2008-02-25 10:02 | yangyawei

有時候我們還想知道某塊所占的具體分值，或者需要突出顯示某一塊。這時候需要對上例進行部分修改：dataset.setValue("其他", 0.2);后的那段改成：

//通過工廠類生成JFreeChart對象
JFreeChart chart = ChartFactory.createPieChart3D("IT行業職業分布圖", dataset, true, false, false);
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font("宋體", 0, 12));
//沒有數據的時候顯示的內容
pieplot.setNoDataMessage("無數據顯示");
pieplot.setCircular(false);
setExplodePercent方法很重要，它將Label為某名稱的某塊挖出來突出顯示，而后兩句實現的效果是在“初中高級程序員”等名稱后加上百分比，改成“初中高級程序員=55%”等。加上如上的代碼后，同時還需要將相關的兩個java包：org.jfree.chart.labels.StandardPieSectionLabelGenerator和java.text.NumberFormat引入到該jsp頁面中。此時的運行結果如下：

這里加上百分比沒說清楚，幫下忙，謝謝了
回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2008-03-14 09:42 | haha

請問柱圖的百分比怎么顯示阿！這個好難，找了好久都沒找到！！！回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2008-05-16 15:52 | zhangzhicheng

能不能生成曲線圖,能的話告訴我,我的郵箱:zzz39300@yahoo.com.cn
QQ:393004421
或者使得那些點在橫軸上不顯示. 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2008-06-19 14:18 | wuhui

真的很好回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2008-07-08 16:59 | xiaf02

好！回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2008-09-19 09:34 | Michael

你有點傻，是不是啊？
這個年代了，誰還會在jsp頁面摻入這么多的java代碼，你沒有學MVC
嗎？回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2008-09-19 10:03 | 阿蜜果

@Michael
我只是向你們演示JFreeChart的東西，難道還讓我給你搭個框架不成？
我沒事干啊回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2008-11-29 23:43 | qqq

@wuhui
vb 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2009-01-06 10:44 | hongliang

太棒了! 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2009-01-06 10:45 | laiang

謝謝了回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2009-01-16 10:30 | Illu

你好。。
你在餅圖這里
setExplodePercent方法很重要，它將Label為某名稱的某塊挖出來突出顯示，
我沒有發現你上面的程序里有這句話啊
好像漏了。。。回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2009-03-05 10:26 | magicyang

太感謝了！！！回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2009-07-05 17:42 | 網上的魚

太感謝了，不過能不能發一分各個函數的注釋說明文檔共享下？回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2009-12-29 11:44 | lovesea

lz 請問如何解決圖表中x軸過多的顯示問題呀回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2010-01-29 15:31 | hello

我想要轉載一下學習，怕以后忘了你的地址，可以么，萬分感謝啊回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2010-02-01 09:20 | 阿蜜果

@hello
可以，寫明出處就行回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2011-04-19 17:24 | 凡凡

太給力啦一個項目急用jfreechart解決報表分析問題，一篇文章就解決啦，沒得說，頂起，樓主威武回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2013-08-28 17:35 | 學習者

你好，為什么會出現圖片中中文為亂碼？該怎樣解決？回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗[未登錄]

2013-12-19 11:45 | 學習者

// 創建主題樣式
StandardChartTheme standardChartTheme = new StandardChartTheme("CN");
// 設置標題字體
standardChartTheme.setExtraLargeFont(new Font("隸書", Font.BOLD, 20));
// 設置圖例的字體
standardChartTheme.setRegularFont(new Font("宋書", Font.PLAIN, 15));
// 設置軸向的字體
standardChartTheme.setLargeFont(new Font("宋書", Font.PLAIN, 15));
// 應用主題樣式
ChartFactory.setChartTheme(standardChartTheme); 回復更多評論

# re: 用JFreeChart增強JSP報表的用戶體驗

2015-01-23 15:51 | metre

加百分百是這個屬性：

// 圖例顯示百分比:自定義方式，{0} 表示選項， {1} 表示數值， {2} 表示所占比例 ,小數點后兩位

pieplot3d.setLabelGenerator(new StandardPieSectionLabelGenerator("{0}={1}({2})",
NumberFormat.getNumberInstance(), new DecimalFormat("0.0%"))); 回復更多評論

新用戶注冊刷新評論列表


只有注冊用戶登錄后才能發表評論。




網站導航: 博客園 IT新聞 Chat2DB C++博客博問管理
相關文章: 關系型數據的分布式處理系統MyCAT（1）—概述和基本使用教程常用加密算法的Java實現總結(二)——對稱加密算法DES、3DES和AES 常用加密算法的Java實現總結(一)——單向加密算法MD5和SHA 基于注解的Spring MVC+Hibernate簡單入門新作《Java面試關鍵與綜合軟件項目開發全程實戰》蜜果私塾：在系統中使用內存對象緩存系統（下篇）蜜果私塾：在系統中使用內存對象緩存系統（上篇）蜜果私塾：數據同步給第三方系統的方案探索蜜果私塾：Java Web系統常用的第三方接口 Java發HTTP POST請求（內容為xml格式）
