1 簡介
JFreeChart 是 SourceForge.net 上的一個開源項目，它的源碼和 API 都可以免費獲得。 JFreeChart 的功能非常強大，可以實現餅圖 ( 二維和三維 ) , 柱狀圖 ( 水平 , 垂直 ), 線圖 , 點圖 , 時序圖 , 甘特圖 , 股票行情圖 , 混和圖 , 溫度計圖 , 刻度圖等常用商用圖表， 圖形可以導出成 PNG 和 JPEG 格式，同時還可以與 PDF 和 EXCEL 關聯，支持對圖形的放大、縮小，支持常見圖形的 3D 顯示。
2 圖形 對象的處理
2 ．1 JFreeChart對象
JFreeChart 可以生成很多圖形對象，它的工廠類提供了 33 個工廠方法用于生成不同的圖形對象（具體的工廠方法可以參見 JFreeChart 的 API 手冊或者源碼中的 ChartFactory 類 ）。 JFreechart 對圖形對象的抽象具體化。圖形對象（ JFreeChart ），由 Title( 主標題 ) ， SubTitle （子標題 ) ， Plot （圖形的繪制結構）等幾個主要對象組成。各個組成部分如下圖所示：

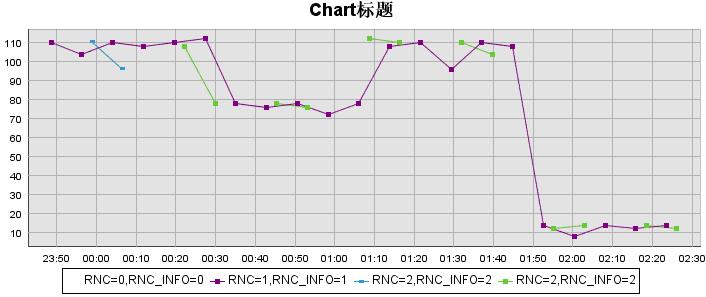

這是一個 JFreeChart 對象，上面的“ chart 標題”是 Title 對象，中間區域是 Plot 對象（包括繪圖區域和坐標軸區域），下面的區域是 LegendTitle 對象，是一種 SubTitle 對象。
每個 JFreeChart 對象只能有 1 個 Title 對象， 1 個 Plot 對象，可以有多個 SubTitle 對象。 JFreeChart 對象可以進行的操作有：背景的設置（背景顏色、背景圖片、透明度等）、邊框的設置（是否可見、筆畫、 Paint 等）、渲染方式的設置、標題對象的設置、子標題對象的增刪查操作。（本文中的所有操作都不提供代碼級的介紹，可參見 API 手冊或者源碼）
2 ．2 主標題對象
主標題對象是 TextTitle 類型，可以進行的操作有：背景設置、字體設置（字體類型、顏色、內容、對齊方式等操作）、 tooltip 設置、 URL 設置。
2 ．3 Plot 對象
Plot 對象是圖形的繪制結構對象。 JFreeChart 中含有很多不同的 Plot 對象，每一種圖形對象中的 Plot 對象都在實例化的時候創建。所有的 Plot 共有的操作有：背景設置（背景顏色、背景圖片、透明度等）、前景透明度設置、無數據存在情況的設置（顯示的字符內容、顯示的字體、顯示的 Paint ）、放大縮小比例的設置，大部分 Plot 對象還有設置 Datset 、設置 Renderer 對象操作。
JFreeChart 中有 18 種 Plot 抽象類的具體實現類。 Plot 的具體實現類主要由以下重要對象組成： Renderer 對象（圖形的繪制單元——繪圖域） Datset （圖形的數據源）， DomainAxis （區域軸，相當于 x 軸）， RangeAxis （范圍軸，相當于 y 軸）。不同的 Plot 對象組成方式不盡相同，有的不含有 Renderer 對象，比如 CompassPlot 、 ContourPlot 、 MultiplePiePlot 、 PiePlot 等，有的不含有 DomainAxis 、 RangeAxis 對象，另外除了 FastScatterPlot 類都含有 Datset 對象， FastScatterPlot 使用 float 的二維數組充當數據源。尤其說明一點，餅狀圖相關的 Plot 對象（ MultiplePiePlot 、 PiePlot 、 PiePlot3D 、 RingPlot ）中都不含有 Renderer 對象、 DomainAxis 對象、 RangeAxis 對象。
一般來說， Datset 對象存儲數據模型， Renderer 對象存儲顯示模型， Plot 對象根據 Datset 對象、 Renderer 對象完成畫圖操作。
仍以上面的圖形講解 Plot 對象的組成。
上圖的中間區域是是一個 XYPlot 對象。其中的折線部分即是圖形的繪制單元 Renderer 對象。 X 軸是 DomainAxis ， y 軸是 RangeAxis ，其中 Datset 對象屬于數據模型范疇，是 UI 不可見對象。該圖中的 plot 背景色、網格線的各種設置可以通過 XYPlot 對象本身完成。
下面講解 Renderer 對象、 Axis 對象（ X 軸、 y 軸都屬于 Axis 對象）， Datset 對象在后續章節中專門講解。
2 ．3．1 Renderer對象
Renderer 對象是圖形的繪制單元。 JFreeChart 提供了兩個接口 CategoryItemRenderer 和 XYItemRenderer 、 1 個抽象類 AbstractRenderer 供具體的 Renderer 類實現，給出了將近 50 種具體實現類。

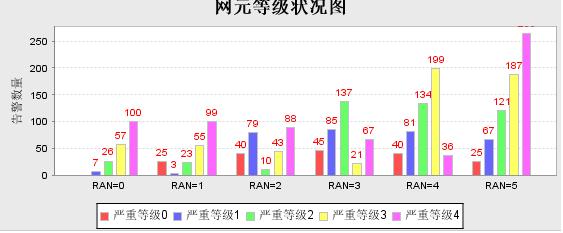

一般來說 Renderer 對象可進行的操作有：對 item label （下圖中的柱狀圖上的紅色數字即為 item label 的示例）的默認設置（ item label 的產生方式、是否可見、字體、 Paint 、正反向 item label 的位置設置等）、繪制圖形的邊框默認設置（ Paint 、筆畫、是否可見等）、繪制圖形的默認設置（形狀、筆畫、是否可見、對應的圖例中是否可見等，折線圖還有線條是否可見、折點圖形是否可見、折點圖形是否填充、折點圖形的形狀、對應的圖例中線條是否可見、圖形是否可見、整體是否可見等）、以及對指定 item label 的設置、指定繪制圖形的設置。可以說和具體繪制的圖形相關的屬性都可以通過 Renderer 對象設置。
不同的 Renderer 的實現類實現了不同的顯示方式，在含有 Renderer 對象的 JFreeChart 對象中， R enderer 對象決定了JFreeChart對象的顯示方式。例如：柱狀圖的Plot對象中默認的Renderer對象是 CategoryItemRenderer 對象，通過設置 Plot 對象的Renderer對象 為 LineAndShapeRenderer ，則柱狀圖變?yōu)榫€圖。使用中一般不需要顯式的實例化一個 R enderer 對象，一般通過 JFreeChart 對象的 Plot 對象調用現有的 R enderer 對象進行重新設置等操作。
2 ．3．2 Axis對象
JFreeChart 提供了兩種類型的坐標軸： CategoryAxis （等級軸）和 ValueAxis （值軸）， ValueAxis 又有 3 個子類： DateAxis （時間軸）、 NumberAxis （數字軸）、 PeriodAxis （時期軸）。這些坐標軸還有更詳細的子類，不再一一列舉
Axis 對象可進行的操作有：標題的設置（內容、字體、Paint、顯示角度等）、坐標線的設置（筆畫、Paint、是否可見等）、刻度線的設置（是否可見、筆畫、Paint、位于繪圖區域的長度、位于繪圖區域外的長度等）、刻度標示的設置（筆畫、Paint、字體、與軸的距離等）、坐標軸范圍設置等。
CategoryAxis 對象還可以進行的操作有： 刻度標示間距 設置（ 最小間距、最大間距、指定間距）等。
ValueAxis 對象可進行的操作有：軸端設置（顯示的圖形形狀）、范圍設置（是否自動產生范圍、自動產生的最小范圍、最大范圍、指定確定范圍、指定范圍大小等）、間隔設置（是否自動產生間隔、指定間隔）等。
DateAxis 對象還有對時間刻度顯示格式的設置操作。
2 ． 4 子標題對象
子標題對象是 Title 類型的對象，一個JFreeChart可以有多個子標題對象。JFreeChart提供了5種Title的實現，可以是圖片、文本、圖例等的形式。
（數據源以及常用圖形的處理以及進一步的討論在后續文章中介紹）
