OCL和MDA

閑聊：

我的BLOG又是一周沒有更新了，倒不是因?yàn)閼校巧现艿拇蟛糠謺r(shí)間花在審閱兩篇稿件上了。而尚未發表的稿件不能公開討論，所以BLOG上面就空空如也了。這幾天集中精力讀《Object Constraint Language, The: Getting Your Models Ready for MDA, Second Edition》這本書，頗有心得。作者Jos Warmer是OCL的創始人，他對于這門語言的把握是最專業的，而且行文流暢，讀原著如同讀漢語一樣，不由得大發感慨，“好書即是好老師”。全書一共十章，分為兩大部分，第一部分User Manual包括前五章，主要講述OCL的由來、概念、簡單的使用和實現方法，以及與MDA的關系等；第二部分Reference Manual內容要深一些，講述了OCL的一些高級使用方法。

這幾天奮起疾“書”，以一天一章的速度看完了前五章，腦中彷佛有豁然開朗之感，尤其對于OCL和MDA的關系有了新的認識。

OCL和MDA的初感想

要談OCL和MDA之間的關系，先要搞清楚它們各自的定義。OCL的定義上次已經說過了，再貼過來看看：UML圖（例如類圖）通常不夠精細，無法提供與規范有關的所有相關部分。這其中就缺少描述模型中關于對象的附加約束。這些約束常常用自然語言描述。而實踐表明，這樣做經常造成歧義。為了寫出無歧義的約束，已經開發出幾種所謂的“形式語言”。傳統上的形式語言，缺點是僅適合于有相當數學背景的人員，普通商務或系統建模者則難以使用。OCL即為填補這一空白而來。它是一種保留了易讀易寫特點的形式語言。它已在IBM的保險分部作為一種業務建模語言開發出來，根植于 Syntropy 方法。

而MDA的定義如下：MDA是OMG提出的一種新的軟件開發方法，它定義了基于模型的開發過程，以及自動將模型映射到實現的方法。它提供了一種使用模型來指導系統的理解，設計，構造，開發，操作，維護和修改的方法。

直觀的來說，MDA是OMG定義的一種軟件開發方法，為了標準化這種開發方法，OMG定義一組規范來支持MDA，其中最重要的有：MOF，UML，XMI，CWM。目前MOF，UML和XMI的最新版本都是2.0（CWM不知道，本身就不熟悉它）。在UML2.0的規范中，用了一個單獨的部分來專門定義OCL（OCL在UML的較早版本中已經定義，不過沒有作為單獨的部分來定義）。這說明，OCL和MDA的關系是：OCL是MDA眾多標準中的UML標準中的一個子標準。

但是OCL在MDA中的重要性如何呢？

模型成熟度（Modeling Maturity Levels，MML）

在書中我首次見到了MML的概念，當然不一定是本書作者提出的，只不過是我以前孤陋寡聞罷了。MML指出了模型在你的軟件開發過程中扮演了一個什么樣的角色？并且指出了為了提高軟件開發效率你應該采取什么樣的措施。

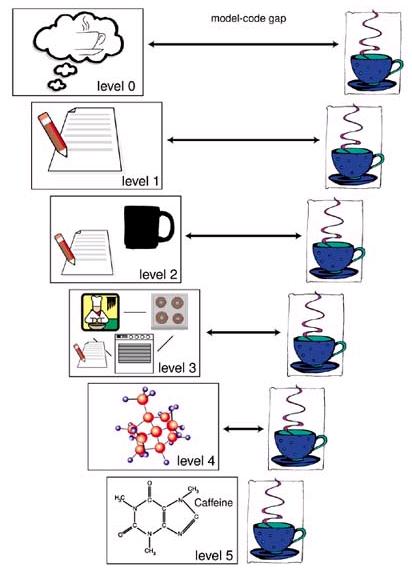

下圖畫出了MML的六層示范圖：



    第零層：沒有標準：模型存在于開發者的頭腦中；

第一層：文本表達：用自然語言寫下想法；

第二層：文本和圖：用自然語言以及一些圖來表達想法；

第三層：模型和圖：用建模語言描述的圖來表達模型，用自然語言加以輔助描述；

第四層：精確的模型：用一致而連貫的文本/圖來精確的描述模型，它們都是沒有歧義的，可以直接映射到編程語言；

第五層：只有模型：第五層的模型是對于系統的一個完備的、一致的、詳細和精確的描述。它足以進行全部的代碼生成工作，生成的代碼不需要任何改動即可運行。總而言之一句話：“模型可運行”！

通過以上MML的描述我們可以了解，如果使用UML來描述模型，但是不使用OCL來描述模型中的約束，那么只能達到第三層。如果使用UML+OCL，那么模型就是精確的，MML可以達到第四層。如果模型可以達到MML5，那么是我睡著了。。。當然我們堅信MML5總有一天會達到，那時我們就可以像使用高級語言一樣使用建模語言，而像不理今天的匯編一樣不理明天的高級語言。也許有一種叫做MVM（Model Virtual Machine）的東西就像今天的JVM一樣流行。

OCL用在了MDA的哪些方面？

從上一節可知，OCL是MDA的必要條件，但遠遠不是充分條件。但不可否認的是，OCL被廣泛用于MDA的各個方面。下面的兩張圖可以說明一部分問題：

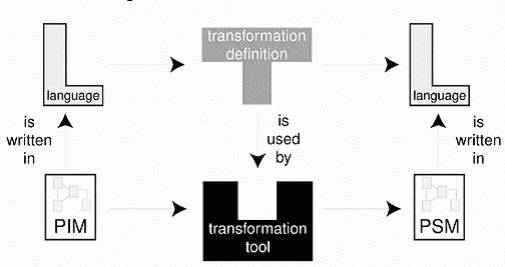

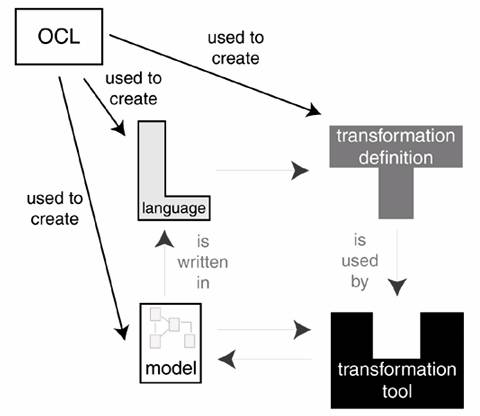

第一張圖是MDA的一個典型的開發流程，建立PIM，描述轉換定義，利用轉換工具將PIM轉換為PSM。第二張圖是OCL在MDA典型開發流程中的使用。其中三個方面使用了OCL：第一是model的創建使用了OCL來描述模型中的約束；第二是模型轉換的定義可以使用OCL來描述；第三是建模語言可以使用OCL來創建。

其中讓人迷惑的是第一和第三有什么區別呢？用OCL來約束模型和用OCL來創建建模語言有什么區別？區別在于它們所屬元層次的不同，也就是MOF中所描述的模型層次不同。這不是繞口令！其實我剛剛接觸MDA的時候也認為模型、元模型、元元模型好像繞口令一樣，但這些概念在接觸中慢慢清晰起來。用OCL來約束模型是處于M1層，其模型是指對系統的描述，例如對一個信用卡管理系統的UML模型。而用OCL來建立建模語言是處于M2層，這時OCL是用來描述UML的元模型中存在的約束，因?yàn)樵Ｐ偷扔谀Ｐ偷恼Z(yǔ)言，也就是用OCL來創建建模語言（可能叫用OCL來定義建模語言中的約束更好）。下面是一個UML元模型中使用OCL的例子：

context Interface

inv: features->select(f |f.oclIsKindOf( Attribute ) )->isEmpty()

這個OCL表達式說明，接口Interface中不能有屬性存在。如果UML的元模型中缺少OCL的描述，那么此元模型就不是一個“精確”的元模型，那么UML也就不是一個精確的建模語言了。那么MDA就離我們而去了！

OCL，約束自己，約束父親

    由上可知，雖然OCL號稱“對象”約束語言，其實它可以對MOF的模型層次中的任一層次進行約束，從而表達出精確的模型（四層模型中任一層的模型）。

    OCL可以約束M2層的模型，例如UML的元模型，而OCL的元模型也處于M2層，那么OCL是否可以約束自己的元模型呢？答案是肯定的。

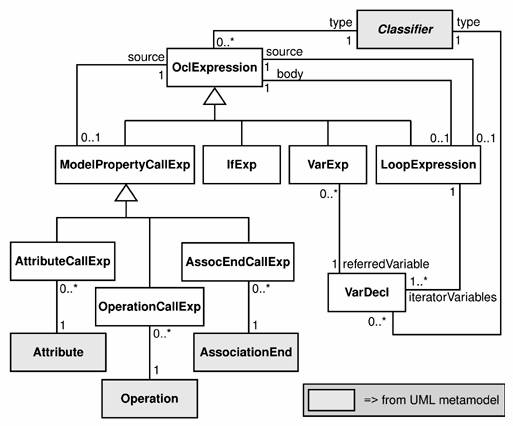

上圖是OCL的元模型簡化圖，其中也用OCL對一些地方進行了描述：

context LoopExpression

inv: source.oclIsKindOf( Collection )

inv: iteratorVariable.type= source.oclAsType(Collection).elementType

    上面的約束表達了LoopExpression中source的類型必須是Collection，而迭代子iterator的類型必須是source這個Collection中的元素的類型。由此可見，OCL的元模型也需要OCL來約束，否則這個元模型就是不“精確”的，可以說，OCL在某種程度上自定義了自己。

從M0（對象），M1（模型）到M2（元模型）都可以用OCL來描述，那么M3層呢？定義UML和OCL元模型的元模型MOF，是否需要用OCL來約束。答案是肯定的！ 隨便舉一個例子：

[1] The multiplicity of Association::memberEnd is limited to 2 rather than 2..* (i.e. n-ary Associations are not supported).

context Association inv: memberEnd->size() = 2

[2] The type of Operation::raisedException is limited to be Class rather than Type.

context Operation inv: raisedException.oclIsType(Class)

約束1說明Association的memberEnd的數量必須是2，也就是說Association只能有兩個memberEnd；約束2說明Operation拋出的異常類型必須是Class。以上摘自MOF2.0規范。這說明MOF作為OCL的定義者，父親，同時也被OCL這個兒子約束著。

后記

OCL是MDA中不可缺少的一環，MDA即使離開了UML還有可能使用其他的建模語言來執行，但是離開了約束各層模型的OCL恐怕就處處漏風了。OCL以后很可能會作為一個單獨的規范從UML中分離出來。因?yàn)樗粌H僅是一個“對象”約束語言，更是一個MDA約束語言，滲透在MDA的各個方面。文中還提到了OCL可以定義模型轉換，但是由于模型轉換的規范QVT還沒有最后確定，所以這個部分只是試探，而不是唯一標準。而目前的OCL如果要定義轉換，還必須做一些擴充，所以這里沒有介紹。

OCL和MDA，目前我的理解也僅限于此，希望看完整本書后，能夠有進一步的理解。
