注：本文為IBM Developer網站UML2.X系列教程的學習筆記，原文參見：http://www.ibm.com/developerworks/cn/rational/r-uml/

一、UML中的新元素－框架：

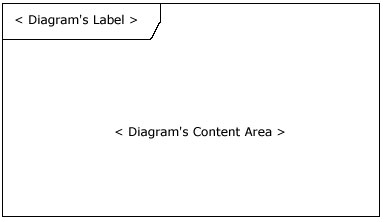

在 UML 2中，框架元件用于作為許多其他的圖元件的一個基礎，但是大多數人第一次接觸框架元件的情況，是作為圖的圖形化邊界。當為圖提供圖形化邊界時，一個框架元件為圖的標簽提供一致的位置。在 UML 圖中框架元件是可選擇的。

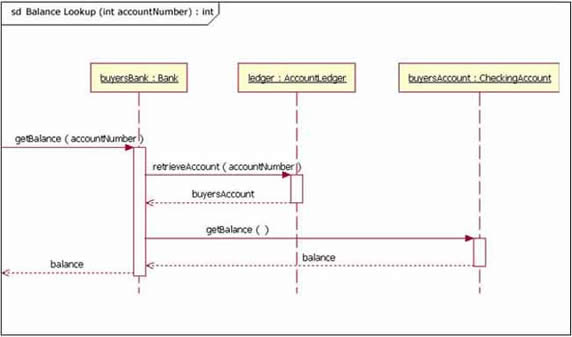

除了提供一個圖形化邊框之外，用于圖中的框架元件也有描述交互的重要的功能, 例如序列圖。在序列圖上一個序列接收和發送消息（又稱交互），能通過連接消息和框架元件邊界，建立模型（如圖 2 所見到）。




對于序列圖，圖的標簽由文字“sd”開始。當使用一個框架元件封閉一個圖時，圖的標簽需要按照以下的格式：圖類型 圖名稱。

UML 規范給圖類型提供特定的文本值。（舉例來說，sd代表序列圖，activity代表活動圖，use case代表用例圖）。

二、UML中的序列圖：

序列圖主要用于按照交互發生的一系列順序，顯示對象之間的這些交互。

在項目的需求階段，分析師能通過提供一個更加正式層次的表達，把用例帶入下一層次。那種情況下，用例常常被細化為一個或者更多的序列圖。

序列圖的主要用途之一，是把用例表達的需求，轉化為進一步、更加正式層次的精細表達。用例常常被細化為一個或者更多的序列圖。序列圖除了在設計新系統方面的用途外，它們還能用來記錄一個存在系統（稱它為“遺產”）的對象現在如何交互。

序列圖的主要目的是定義事件序列，產生一些希望的輸出。重點不是消息本身，而是消息產生的順序；不過，大多數序列圖會表示一個系統的對象之間傳遞的什么消息，以及它們發生的順序。圖按照水平和垂直的維度傳遞信息：垂直維度從上而下表示消息/調用發生的時間序列，而且水平維度從左到右表示消息發送到的對象實例。

1.生命線：

生命線畫作一個方格，一條虛線從上而下，通過底部邊界的中心（圖 3）。生命線名字放置在方格里。



UML 的生命線命名標準按照如下格式: 實體名:類名

生命線名稱帶下劃線。當使用下劃線時，意味著序列圖中的生命線代表一個類的特定實體，不是特定種類的實體（例如，角色）。序列圖的實例名稱有下劃線，而角色名稱沒有。

一個生命線能用來表現一個匿名的或未命名的實體。當在一個序列圖上，為一個未命名的實例建模時，生命線的名字采用和一個命名實例相同的模式；但是生命線名字的位置留下空白，而不是提供一個例圖名字。


2.消息體：

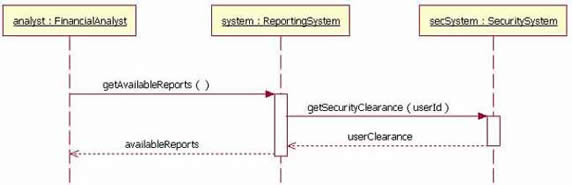

為了顯示一個對象（例如，生命線）傳遞一個消息給另外一個對象，你畫一條線指向接收對象，包括一個實心箭頭（如果是一個同步調用操作）或一個棍形箭頭（如果是一個異步訊號）。消息/方法名字放置在帶箭頭的線上面。正在被傳遞給接收對象的消息，表示接收對象的類實現的一個操作/方法。

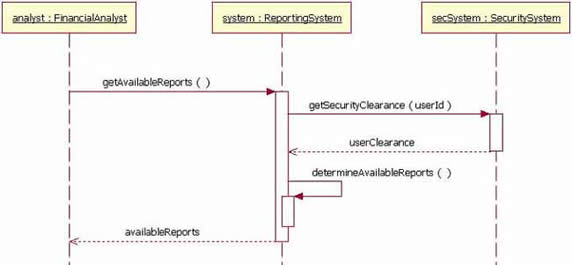

返回消息是可選擇的；一個返回消息畫作一個帶開放箭頭的虛線，向后指向來源的生命線，在這條虛線上面，你放置操作的返回值。為了要畫一個調用本身的對象，如你平時所作的，畫一條消息，但是不是連接它到另外的一個對象，而是你把消息連接回對象本身。

三、UML中的約束：

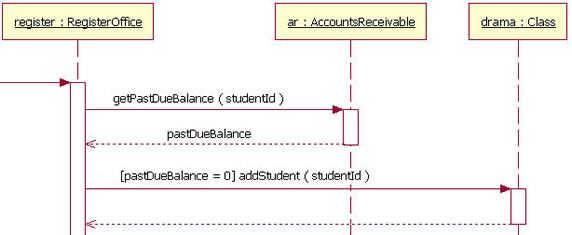

約束的符號很簡單；格式是: 【Boolean Test】

四、UML中的新元素－組合碎片（變體方案、選擇項、循環）：

一個組合碎片用來把一套消息組合在一起，在一個序列圖中顯示條件分支。

1.變體：

變體用來指明在兩個或更多的消息序列之間的、互斥的選擇。一個變體的組合碎片元件使用框架來畫。單詞“alt”放置在框架的namebox里。然后較大的長方形分為 UML 2 所稱的操作元。 操作元被虛線分開。每個操作元有一個約束進行測試，而這個約束被放置在生命線頂端的操作元的左上部。 如果操作元的約束等于“true”，然后那個操作元是要執行的操作元。

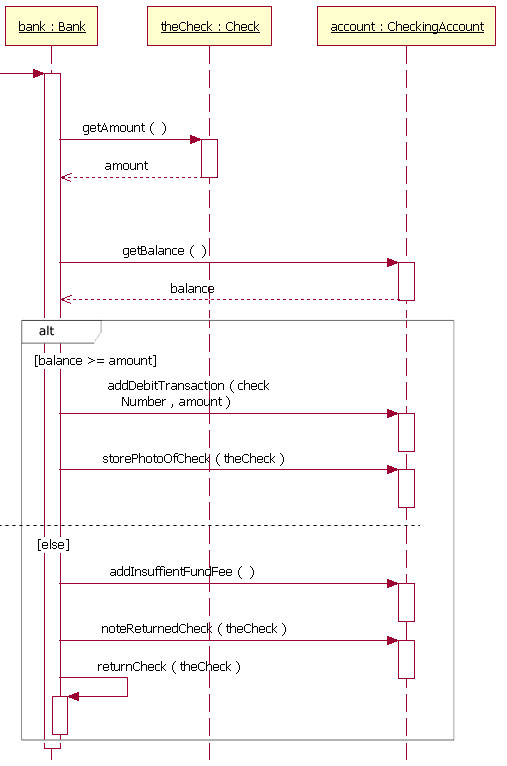

圖 8作為一個變體的組合碎片如何閱讀的例子，顯示序列從頂部開始，即bank對象獲取支票金額和帳戶結余。此時，序列圖中的變體組合碎片接管。因?yàn)榧s束“[balance >= amount]”，如果余額超過或等于金額，然后順序進行bank對象傳遞 addDebitTransaction 和 storePhotoOfCheck 消息給account對象。然而，如果余額不是超過或等于金額，然后順序的過程就是bank傳遞addInsuffientFundFee 和 noteReturnedCheck 消息給account對象，returnCheck 消息給它自身。因?yàn)?#8220;else”約束，當余額不大于或者等于金額時，第二個序列被調用。在變體的組合碎片中，不需要“else”約束；而如果一個操作元，在它上面沒有一個明確的約束，那么將假定“else”約束。

2.選擇項：

一個選擇項用來為簡單的“if then”表達式建模。（例如，如果架上的圈餅少于五個，那么另外做兩打圈餅）。

選擇項組合碎片符號與變體組合碎片類似，除了它只有一個操作元并且永不能有“else”約束以外（它就是如此，沒有理由）。要畫選擇項組合，你畫一個框架。文字“opt”是被放置在框架的 namebox 里的文本，在框架的內容區，選擇項的約束被放置在生命線頂端上的左上角。 然后選擇項的消息序列被放在框架的內容區的其余位置內。



注意：變體用于為if then else建模，選擇項用于為if then建模，因?yàn)橹挥幸粋€(gè)分支，所以不能出現[else]

3.循環：

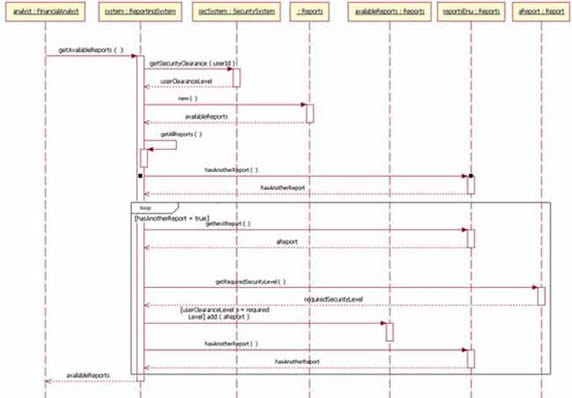

循環組合碎片表面非常類似選擇項組合碎片。你畫一個框架，在框架的 namebox 中放置文本“loop”。在框架的內容區中，一個生命線的頂部，循環約束被放置在左上角。然后循環的消息序列被放在框架內容區的其余部分中。在一個循環中，除了標準的布爾測試外，一個約束能測試二個特定的條件式。特定的約束條件式是寫作“minint = [the number]”（例如，“minint = 1”）的最小循環次數，或?qū)懽?#8220;maxint = [the number]”（例如，“maxint = 5”）的最大循環次數。通過最小循環檢驗，循環必須運行至少指定次數，而循環執行次數不能達到約束指定的最大循環次數。

-------------------------------------------------------------
