描述：
頂部區域顯示類的名字。中間的區域列出類的屬性。底部的區域列出類的操作。當在一個類圖上畫一個類元素時，你必須要有頂端的區域，下面的二個區域是可選擇的（當圖描述僅僅用于顯示分類器間關系的高層細節時，下面的兩個區域是不必要的）。
·類名：如果是抽象類，則采用斜體
·類屬性列表：name : attribute type 如 flightNumber : Integer，這是最常見的表達形式
name : attribute type = default value 如 balance : Dollars = 0，這是帶有默認值的表達形式
·類方法列表：name(parameter list) : type of value returned
注意：
在業務類圖中，屬性類型通常與單位相符，這對于圖的可能讀者是有意義的（例如，分鐘，美元，等等）。然而，用于生成代碼的類圖，要求類的屬性類型必須限制在由程序語言提供的類型之中，或包含于在系統中實現的、模型的類型之中。
2.繼承的表示：
為了在一個類圖上建模繼承，從子類（要繼承行為的類）拉出一條閉合的，單鍵頭（或三角形）的實線指向超類。

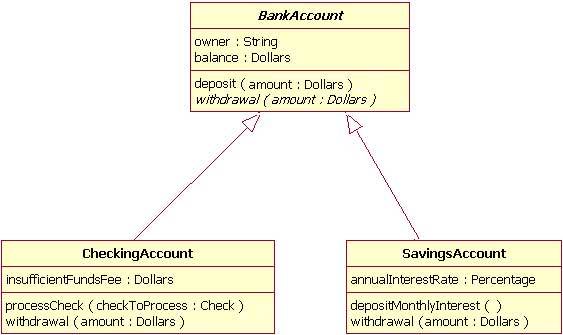

類名BankAccount和withdrawal操作使用斜體。這表示，BankAccount 類是一個抽象類，而withdrawal方法是抽象的操作。換句話說，BankAccount 類使用withdrawal規定抽象操作，并且CheckingAccount 和 SavingsAccount 兩個子類都分別地執行它們各自版本的操作。
3.接口的表示：

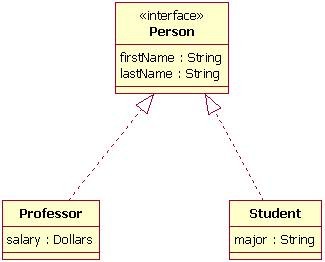

一個類和一個接口不同：一個類可以有它形態的真實實例，然而一個接口必須至少有一個類來實現它。在 UML 2 中，一個接口被認為是類建模元素的特殊化。因此，接口就象類那樣繪制，但是長方形的頂部區域也有文本“interface”。
注意：繼承用帶箭頭或三角形的實線表示，實現用帶箭頭或三角形的虛線表示
4.可見性的表示：
在面向?qū)ο蟮脑O(shè)計中，存在屬性及操作可見性的記號。UML 識別四種類型的可見性：public，protected，private及package。
UML 規范并不要求屬性及操作可見性必須顯示在類圖上，但是它要求為每個屬性及操作定義可見性。為了在類圖上顯示可見性，放置可見性標志于屬性或操作的名字之前。雖然 UML 指定四種可見性類型，但是實際的編程語言可能增加額外的可見性，或不支持 UML 定義的可見性。表4顯示了 UML 支持的可見性類型的不同標志。
UML 支持的可見性類型的標志
|
標志
|
可見性類型
|
| + |
Public |
| # |
proteted |
| - |
private |
| ~ |
package |
5.關聯的表示：
·雙向（標準）的關聯
關聯是兩個類間的聯接。關聯總是被假定是雙向的；這意味著，兩個類彼此知道它們間的聯系，除非你限定一些其它類型的關聯。

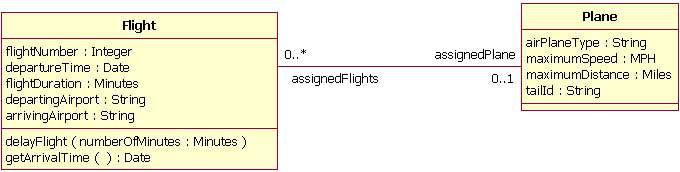

一個雙向關聯用兩個類間的實線表示。在線的任一端，你放置一個角色名和多重值。圖 6 顯示Flight與一個特定的Plane相關聯，而且Flight類知道這個關聯。因為角色名以Plane類表示，所以Plane承擔關聯中的“assignedPlane”角色。緊接于Plane類后面的多重值描述0...1表示，當一個Flight實體存在時，可以有一個或沒有Plane與之關聯（也就是，Plane可能還沒有被分配）。圖 6 也顯示Plane知道它與Flight類的關聯。在這個關聯中，F(xiàn)light承擔“assignedFlights”角色；圖 6 的圖告訴我們，Plane實體可以不與flight關聯（例如，它是一架全新的飛機）或與沒有上限的flight（例如，一架已經服役5年的飛機）關聯。
注意：關聯的一方關聯對象位于直線的上端，關聯數目位于同側的直線下端，另一方則相反
多重值和它們的表示
|
可能的多重值描述
|
| 表示 |
含義 |
| 0..1 |
0個或1個 |
| 1 |
只能1個 |
| 0..* |
0個或多個 |
| * |
0個或多個 |
| 1..* |
1個或多個 |
| 3 |
只能3個 |
| 0..5 |
0到5個 |
| 5..15 |
5到15個 |
·單向關聯
在一個單向關聯中，兩個類是相關的，但是只有一個類知道這種聯系的存在。
一個單向的關聯，表示為一條帶有指向已知類的開放箭頭（不關閉的箭頭或三角形，用于標志繼承）的實線。如同標準關聯，單向關聯包括一個角色名和一個多重值描述，但是與標準的雙向關聯不同的時，單向關聯只包含已知類的角色名和多重值描述。

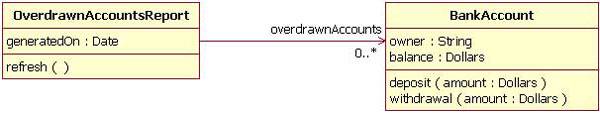

簡單的說就是OverdrawAccountReport中包含了BankAccount屬性，而BankAccount中不需要包含OverdrawnAccountsReport對象
6.聚合的表示：
聚合是一種特別類型的關聯，用于描述“總體到局部”的關系。在基本的聚合關系中， 部分類 的生命周期獨立于 整體類 的生命周期。
舉例來說，我們可以想象，車 是一個整體實體，而 車輪 輪胎是整輛車的一部分。輪胎可以在安置到車時的前幾個星期被制造，并放置于倉庫中。在這個實例中，Wheel類實例清楚地獨立于Car類實例而存在。然而，有些情況下， 部分 類的生命周期并 不 獨立于 整體 類的生命周期 -- 這稱為合成聚合。舉例來說，考慮公司與部門的關系。 公司和部門 都建模成類，在公司存在之前，部門不能存在。這里Department類的實例依賴于Company類的實例而存在。
讓我們更進一步探討基本聚合和組合聚合。
注意：聚合與普通的關聯的區別在于：普通的關聯可能只是一個簡單的“包含、引用”關系，關聯和被關聯類之間在邏輯概念上不一定有緊密的聯系，而聚合則不同，它表示的是一種內在關系緊密，相互依存，相互包含的概念，其中的一部分是構成另外一部分的不可或缺的成分。
·基本聚合
有聚合關系的關聯指出，某個類是另外某個類的一部分。在一個聚合關系中，子類實例可以比父類存在更長的時間。為了表現一個聚合關系，你畫一條從父類到部分類的實線，并在父類的關聯末端畫一個未填充棱形。
圖中清楚的表明了類Car對象包含了另一類Wheel的4個實例，這兩者在概念上是密不可分的，其中的一個類是另一個類的構成成分。菱形表示“包含”，箭頭表示被包含的對象，數字4表示包含的數目。
·組合聚合
組合聚合關系是聚合關系的另一種形式，但是子類實例的生命周期依賴于父類實例的生命周期。
注意:組合關系如聚合關系一樣繪制，不過這次菱形是被填充的。
7.反射關聯的表示：
類也可以使用反射關聯與它本身相關聯。起先，這可能沒有意義，但是記住，類是抽象的。當一個類關聯到它本身時，這并不意味著類的實例與它本身相關，而是類的一個實例與類的另一個實例相關。
圖描繪的關系說明一個Employee實例可能是另外一個Employee實例的經理。然而，因為“manages”的關系角色有 0..*的多重性描述；一個雇員可能不受任何其他雇員管理。
三、UML中的對象圖：
實例的記號和類一樣，但是取代頂端區域中僅有的類名，它的名字是經過拼接的:
Instance Name : Class Name 如 Donald : Person
因為顯示實例的目的是顯示值得注意的或相關的信息，沒必要在你的模型中包含整個實體屬性及操作。相反地，僅僅顯示感興趣的屬性及其值是完全恰當?shù)摹?/font>
UML 2 也允許在實體層的關系/關聯建模。繪制關聯與一般的類關系的規則一樣，除了在建模關聯時有一個附加的要求。附加的限制是，關聯關系必須與類圖的關系相一致，而且關聯的角色名字也必須與類圖相一致。
四、UML中的角色圖：
建模類的實例有時比期望的更為詳細。有時，你可能僅僅想要在一個較多的一般層次做類關系的模型。在這種情況下，你應該使用 角色 記號。角色記號類似于實例記號。為了建立類的角色模型，你畫一個方格，并在內部放置類的角色名及類名，作為實體記號，但是在這情況你不能加下劃線。
注意：角色圖和對象圖的一個明顯區別就是：對象圖每個對象名稱下面都加了下劃線，而角色圖沒有
