長連接網關技術專題(十三)：基于Netty的攜程高性能網關異步改造實踐

public interface Processor<T> {
    ProcessorType getType();

    int getOrder();

    boolean shouldProcess(RequestContext context);

    //對外統一封裝為Maybe
    Maybe process(RequestContext context) throws Exception;
}

public abstract class AbstractProcessor implements Processor {
    //同步&無響應，繼承此方法
    //場景：常規業務處理
    protected void processSync(RequestContext context) throws Exception {}

    //同步&有響應，繼承此方法，健康檢測
    //場景：健康檢測、未通過校驗時的靜態響應
    protected T processSyncAndGetReponse(RequestContext context) throws Exception {
        process(context);
        return null;
    };

    //異步，繼承此方法
    //場景：認證、鑒權等涉及遠程調用的模塊
    protected Maybe processAsync(RequestContext context) throws Exception
{
        T response = processSyncAndGetReponse(context);
        if (response == null) {
            return Maybe.empty();
        } else {
            return Maybe.just(response);
        }
    };

    @Override
    public Maybe process(RequestContext context) throws Exception {
        Maybe<T> maybe = processAsync(context);
        if (maybe instanceof ScalarCallable) {
            //標識同步方法，無需額外封裝
            return maybe;
        } else {
            //統一加超時，默認忽略錯誤
            return maybe.timeout(getAsyncTimeout(context), TimeUnit.MILLISECONDS,
                    Schedulers.from(context.getEventloop()), timeoutFallback(context));
        }
    }

    protected long getAsyncTimeout(RequestContext context) {
        return 2000;
    }

    protected Maybe<T> timeoutFallback(RequestContext context) {
        return Maybe.empty();
    }

整體流程：

1）沿用責任鏈的設計，分為inbound、outbound、error、log四階段；
2）各階段由一或多個filter組成；
3）filter順序執行，遇到異常則中斷，inbound期間任意filter返回response也觸發中斷。

public class RxUtil{
      //組合某階段（如Inbound）內的多個filter（即Callable<Maybe<T>>）
      public static  Maybe concat(Iterable
          Iterator
          while (sources.hasNext()) {
              Maybe<T> maybe;
              try {
                  maybe = sources.next().call();
              } catch (Exception e) {
                  return Maybe.error(e);
              }
              if (maybe != null) {
                  if (maybe instanceof ScalarCallable) {
                      //同步方法
                      T response = ((ScalarCallable<T>)maybe).call();
                      if (response != null) {
                          //有response，中斷
                          return maybe;
                      }
                  } else {
                      //異步方法
                      if (sources.hasNext()) {
                          //將sources傳入回調，后續filter重復此邏輯
                          return new ConcattedMaybe(maybe, sources);
                      } else {
                          return maybe;
                      }
                  }
              }
          }
          return Maybe.empty();
      }
  }

public class ProcessEngine{
      //各個階段，增加默認超時與錯誤處理
    private void process(RequestContext context) {
          List<Callable<Maybe<Response>>> inboundTask = get(ProcessorType.INBOUND, context);
          List<Callable<Maybe<Void>>> outboundTask = get(ProcessorType.OUTBOUND, context);
          List<Callable<Maybe<Response>>> errorTask = get(ProcessorType.ERROR, context);
          List<Callable<Maybe<Void>>> logTask = get(ProcessorType.LOG, context);

         RxUtil.concat(inboundTask) //inbound階段
              .toSingle() //獲取response
              .flatMapMaybe(response -> {
                  context.setOriginResponse(response);
                  return RxUtil.concat(outboundTask);
              }) //進入outbound
              .onErrorResumeNext(e -> {
                  context.setThrowable(e);
                  return RxUtil.concat(errorTask).flatMap(response -> {
                      context.resetResponse(response);
                      return RxUtil.concat(outboundTask);
                  });
              }) //異常則進入error，并重新進入outbound
              .flatMap(response -> RxUtil.concat(logTask)) //日志階段
              .timeout(asyncTimeout.get(), TimeUnit.MILLISECONDS, Schedulers.from(context.getEventloop()),
                      Maybe.error(new ServerException(500, "Async-Timeout-Processing"))
              ) //全局兜底超時
              .subscribe( //釋放資源
                      unused -> {
                          logger.error("this should not happen, " + context);
                          context.release();
                      },
                      e -> {
                          logger.error("this should not happen, " + context, e);
                          context.release();
                      },
                      () -> context.release()
              );
      }
  }

6、高性能網關核心設計2：流式轉發&單線程

以HTTP為例，報文可劃分為initial line/header/body三個組成部分：

在攜程，網關層業務不涉及body。因為無需全量存，所以解析完header后可直接進入業務流程。

于此同時，如果接收到body部分：

1）若已向upstream轉發請求，則直接轉發；
2）否則需要將其暫存，待業務流程處理完畢，同initial line/header一并發送；
3）對upstream端響應的處理方式亦然。

對比完整解析HTTP報文的方式，這樣處理：

1）更早進入業務流程，意味著upstream更早接收到請求，能有效降低網關這層引入的延遲；
2）body生命周期被壓縮，可降低網關自身的內存開銷。

雖說提升了性能，但流式的方式也極大提升了整個流程的復雜度

非流式場景下，Netty Server端編解碼、入向業務邏輯、Netty Cerver端編解碼、出向業務邏輯，各子流程相互獨立，各自處理完整的HTTP對象。

采取流式后，請求則可能同時處于多流程內，引入的困難可歸納為以下三點：

1）線程安全問題：不同流程若采用不同線程，會涉及上下文的并發修改；
2）多階段聯動：比如Netty Server請求接收一半遇到了連接中斷，此時已經連上了upstream，那么upstream側的協議棧是走不完的，也必須隨之關閉連接；
3）邊緣場景處理：比如upstream在請求未完整發送情況下返回了404/413，是選擇繼續發送、走完協議棧、讓連接能夠復用，還是選擇提前終止流程，節約資源，但同時放棄連接？再比如，upstream已收到請求但未響應，此時Netty Server突然斷開，Netty Client是否也要隨之斷開？等等。

針對這些場景，我們采用了單線程的方式，核心設計：

1）上線文綁定Eventloop，Netty Server/業務流程/Netty Client在同個eventloop執行；
2）異步filter如因IO庫的關系，必須使用獨立線程池，那在后置處理上必須切回；
3）流程內資源做必要的線程隔離（如連接池）。

采用單線程的好處：

1）杜絕了并發問題，在多階段聯動、邊緣場景問題處理時，整個系統也處于確定的狀態下，有效降低了開發難度與風險；
2）減少線程切換，一定程度上也能夠提升性能。

與之相對的，因為worker線程數較少（一般等于CPU核數），eventloop內必須完全杜絕IO操作，否則將對系統吞吐造成毀滅性打擊。

7、高性能網關核心設計3：其他優化

內部變量懶加載：針對請求的cookie/query等字段，如無必要，不提前進行字符串解析

堆外內存&零拷貝：結合前文流式轉發的設計，進一步降低系統內存開銷

ZGC：項目因TLSv1.3而引入了JDK11（JDK8支持相對較晚，8u261版本，2020.7.14），自然也對新一代的GC算法進行了嘗試，實際表現也確實不負盛名。除CPU占用有少量提升，整體GC耗時下降非常明顯。

定制的HTTP編解碼：HTTP的悠久歷史，加之協議自身的開放性，催生了許多“壞實踐”，輕則影響成功率，重則威脅網站安全，舉兩個例子：

流量治理：諸如請求體過大（413）、uri過長（414）、非ASCII字符（400）等問題，一般WebServer會選擇直接拒絕并返回對應狀態碼。由于直接跳過了業務流程，這類問題在統計、服務定為、排障上都會比較麻煩。擴展編解碼，讓問題請求也能夠走完路由流程，可以幫助解決非標流量的治理問題。

請求過濾：如request smuggling（Netty 4.1.61.Final修復，2021.3.30發布）。擴展編解碼，增加自定義的校驗邏輯，讓安全補丁能夠更快落地。

8、網關業務形態

作為獨立、統一的入向流量收口點，網關對公司的價值主要體現在三方面：

1）解耦不同網絡環境：典型場景包括內網&外網、生產環境&辦公區、IDC內部不同安全域、專線等；
2）天然的公共業務切面：包括安全&認證&反爬、路由&灰度、限流&熔斷&降級、監控&告警&排障等；
3）高效、靈活的流量控制。

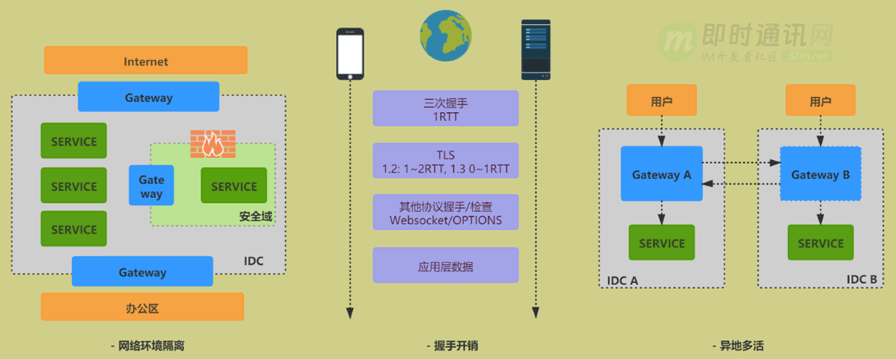

這里展開講幾個細分場景。

私有協議：

1）在收口的客戶端（APP），由框架層攔截用戶發起的HTTP請求，通過私有協議（SOTP）的方式發往服務端；
2）選址方面：①通過服務端下發IP，杜絕DNS劫持；②連接預熱；③自定義的選址策略，可依據網絡質量、環境等自行切換；
3）交互方式上：①更加輕量的協議體；②統一加密&壓縮&多路復用；③協議在入口處由網關統一轉換，對業務透明。

鏈路優化：核心是引入接入層，讓遠距離用戶就近訪問，緩解握手開銷過大的問題。同時，因為接入層與IDC是可控的兩端，網絡鏈路選擇、協議交互模式上都有更大的優化空間。

異地多活：區別于按比例分配、就近訪問策略等，異地多活模式下，網關（接入層）需按照業務維度的shardingKey進行分流（如userId），防止底層數據沖突。

9、網關治理概述

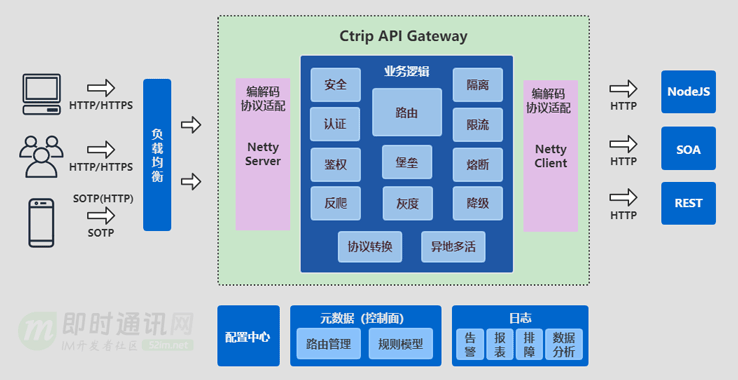

下圖總結了線上網關的工作狀態：

橫向對應我們的業務流程：不同渠道（APP、H5、小程序、供應商）、不同協議（HTTP、SOTP）的流量經由負載均衡打到網關，經過系列業務邏輯的處理，最終轉發至后端服務。經歷了第二章的改造后，橫向業務在性能、穩定性上都得到了較好的提升。

另一方面：由于多渠道/協議的存在，線上網關按業務劃分，進行了獨立集群的部署。業務差異（路由數據、功能模塊）早期通過獨立代碼分支管理，隨著分支數的增加，整體的運維復雜度越來越高。系統設計中，復雜度往往也意味著風險。如何對多協議、多角色的網關實施統一治理，如何以較低的成本，快速為新業務搭建定制化網關，成為了我們后一階段的工作重心。

解決方案也比較直觀地在圖中畫了出來：

1）是協議上兼容處理，讓線上代碼跑在一套框架下；
2）是引入控制面，對線上網關的差異特性進行統一管理。

10、網關治理能力1：多協議兼

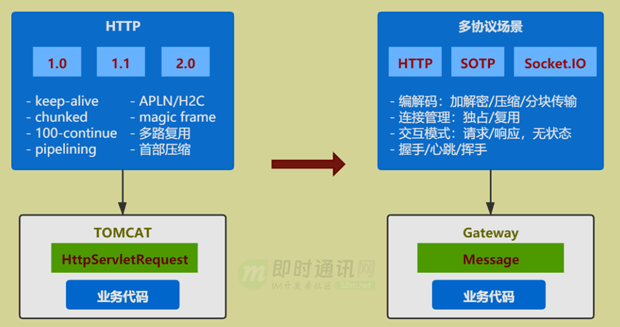

協議兼容的做法并不新鮮，整體可以參考Tomcat對HTTP/1.0、HTTP/1.1、HTTP/2.0的抽象。HTTP自身雖然在各個版本內新增了大量feature，但我們在做業務開發時通常感知不到這些，核心在于HttpServletRequest接口的抽象。

在攜程，網關面對的都是請求—響應模式的無狀態協議，報文組成上也可以劃分為元數據、擴展頭、業務報文三部分，因此可以比較方便地進行類似的嘗試。

對應工作可以用以下兩點概括：

1）協議適配層：用于屏蔽不同協議的編解碼、交互模式、對TCP連接的處理等；
2）定義通用中間模型與接口：業務面向中間模型與接口編程，更好地聚焦到協議對應的業務屬性上去。

11、網關治理能力2：路由模塊

路由模塊是控制面的兩個主要組成部分之一。

除了管理網關—服務間的映射關系，服務本身可以用以下模型概括：

{
      //匹配方式
      "type": "uri",

      //HTTP默認采用uri前綴匹配，內部通過樹結構尋址；私有協議（SOTP）通過服務唯一標識定位。
      "value": "/hotel/order",
      "matcherType": "prefix",

      //標簽與屬性
      //用于portal端權限管理、切面邏輯運行（如按核心/非核心）等
      "tags": [
          "owner_admin",
          "org_framework",
          "appId_123456"
      ],
      "properties": {
          "core": "true"
      },

    //endpoint信息
      "routes": [{
          //condition用于二級路由，如按app版本劃分、按query重分配等
          "condition": "true",
          "conditionParam": {},
          "zone": "PRO",

          //具體服務地址，權重用于灰度場景
          "targets": [{
              "url": "http://test.ctrip.com/hotel",
              "weight": 100
          }
        ]
      }]
  }

12、網關治理能力3：模塊編排

模塊編排是控制面的另一項核心部分。

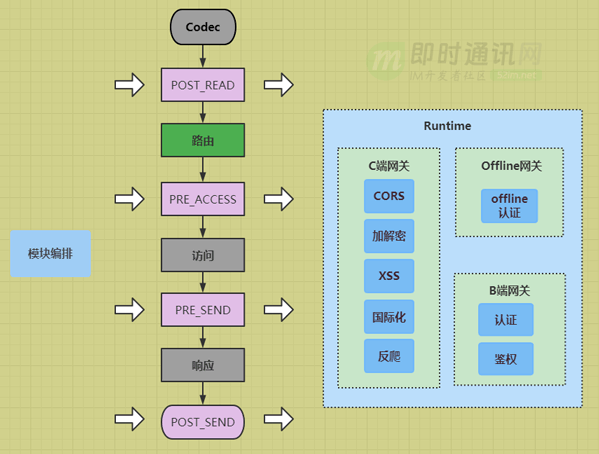

我們在網關處理流程內預留了多個階段（上圖中用粉色標記）。除開熔斷、限流、日志等通用功能，運行時不同網關所需執行的業務功能由控制面統一下發。功能本身在網關內部有獨立的代碼模塊，控制面額外定義了功能對應的執行條件、參數、灰度比例、錯誤處理方式等。這種編排方式也在側面保證了模塊間的解耦。

{
      //模塊名稱，對應網關內部某個具體模塊
      "name": "addResponseHeader",

      //執行階段
      "stage": "PRE_RESPONSE",

      //執行順序
      "ruleOrder": 0,

      //灰度比例
      "grayRatio": 100,

      //執行條件
      "condition": "true",
      "conditionParam": {},

      //執行參數
      //大量${}形式的內置模板，用于獲取運行時數據
      "actionParam": {
        "connection": "keep-alive",
        "x-service-call": "${request.func.remoteCost}",
        "Access-Control-Expose-Headers": "x-service-call",
        "x-gate-root-id": "${func.catRootMessageId}"
      },

      //異常處理方式，可以拋出或忽略
      "exceptionHandle": "return"
   }
