[JAVA - BIRT] 我的第一個birt報表

還是老習慣，了解完birt的由來，就開始“動粗了”。
1、 http://www.eclipse.org/birt/  大概了解個網站導航
        內容包括:introduction(簡介) ， download（下載），install(安裝指南) ， tutorial（教程）,faq等
2、下載，到http://download.eclipse.org/birt/downloads/  可以一一下載
      安裝birt之前的要求包括:
      jdk1.4以上
      Eclipse 3.0.1(建議，根據網站上說不支持Eclipse 2.x,
                                       另外Eclipse 3.1上使用好象有點問題,
                                       Eclipse 3.0 release上沒經過測試)，
       所以保險起見還是用Eclipse 3.0.1(因為我以前還很少用eclipse，這個對我沒什么影響)
      GEF（the Graphic Editor Framework, is an Eclipse plugin used by the BIRT UI）
      EMF（The BIRT charting feature uses EMF, the Eclipse Modeling Framework）
      BIRT
3、安裝
     安裝很簡單，想必大家都會安裝，解壓，放到eclipse plus-in目錄就行了。
     在這里想提的就是eclipse的插件安裝后還得刪除\configuration\org.eclipse.update
     這樣再開eclipse才有認出來。
4、運行
   報表設計器提供比較完整的國際，本地化的支持。所以安裝之后你會發現友好的中文操作界面。也許會降低開發人員的門檻：）
5、新建項目
project name:HelloBirt
目錄 ：      C:\work\hellobirt

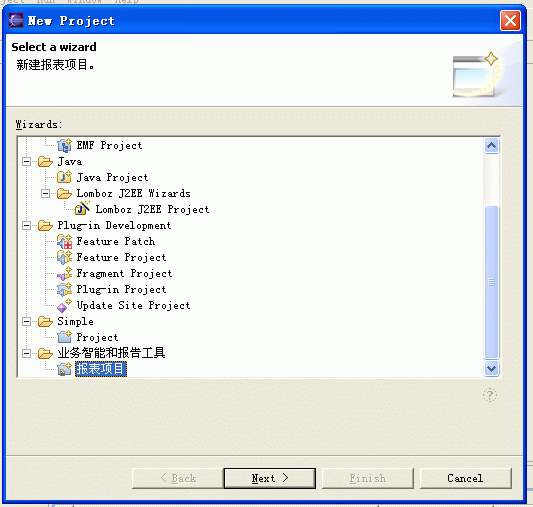

[新建項目]

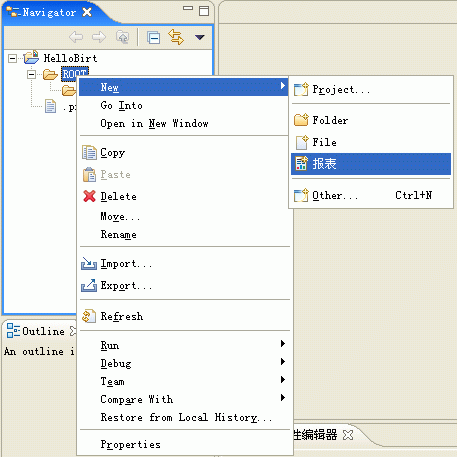

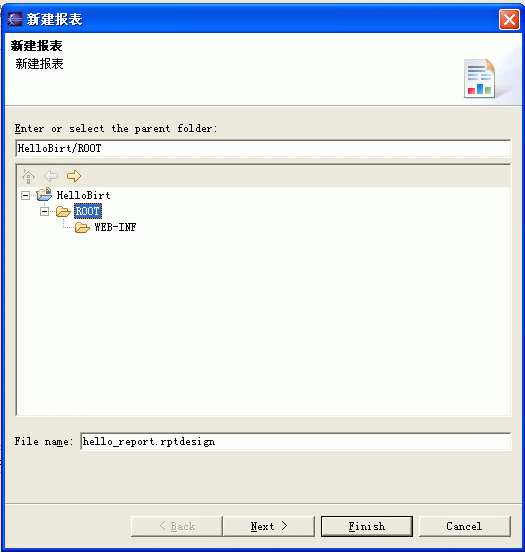

[新增報表]



選擇報表模板,然后就可以看到如下的報表設計頁面。


整體來說應該分六大部分
navigator(資源導航)
outline(輪廓)
palettle(調色板，畫板) -提供拖拉式的報表元素
屬性編輯器 - 報表中元素的屬性編輯器
數據資源管理器
報表設計主場景（Layout Editor設計編輯器）

如果你界面中并沒有顯示出來，可以通過
WINDOW - open Perspective[打開透視圖] show view將其顯示出來
[BTW：經過使用，給我感覺這個報表設計的步驟與操作有點以前用DW畫網頁的感覺]

6、設計簡單的helloworld 報表
筆者在這里只做個簡單的演示，還沒涉及到數據操作：）
A、給報表加個表頭，操作實在簡單,在palettle中托運一個文本到報表上,在彈出對話框中輸入文本，即可

B、再在報表中加個表。有點類似于web 中的<tabel></table>，其實它生成的HTML的報表也是以<table>的形式顯現.

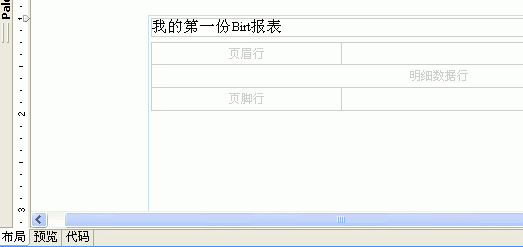

C、這樣，一個簡單的報表就出來了


D、預覽,提供兩種方法的預覽
       [1] 設計編輯界面下的[預覽]
       [2]  菜單-file - 以HTML格式預覽/以PDF格式預覽
E、放到tomcat中跑
      解壓在下載的 birt-runtime-1_0.zip  ，里面有個Web Viewer Example
      路徑  birt-runtime-1_0\birt-runtime-1_0\Web Viewer Example
      經發現，有些依賴文件，將其拷到我們剛才新建的項目中,現在的文件結構變成:

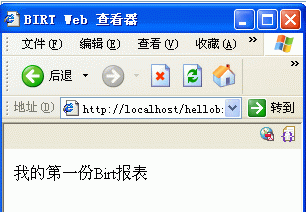

配置tomcat，打開IE瀏覽通過：http://localhost/hellobirt/frameset?__report=hello_report.rptdesign

查看web.xml配置文件,可以發現birt的報表是通過servlet瀏覽的。

<servlet>
  <servlet-name>ViewerServlet</servlet-name>
  <servlet-class>org.eclipse.birt.report.viewer.servlets.ViewerServlet</servlet-class>
 </servlet>

 <servlet-mapping>
  <servlet-name>ViewerServlet</servlet-name>
  <url-pattern>/frameset</url-pattern>
 </servlet-mapping>

 <servlet-mapping>
  <servlet-name>ViewerServlet</servlet-name>
  <url-pattern>/run</url-pattern>
 </servlet-mapping>

 <servlet-mapping>
  <servlet-name>ViewerServlet</servlet-name>
  <url-pattern>/navigation</url-pattern>
 </servlet-mapping>

 <servlet-mapping>
  <servlet-name>ViewerServlet</servlet-name>
  <url-pattern>/toolbar</url-pattern>
 </servlet-mapping>
這樣我們第一個報表就出來了 :  )
