State、Decision 、Task活動詳解:
State表示一個等待狀態。當流程實例執行到state節點時會暫停下來(處于等待狀態),流程的執行會在外部觸發器被調用之前一直等待(會暫停)
Decision條件判斷節點,表示在多條路徑中選擇一條。一個 decision 活動擁有很多個傳出的轉移。流程的執行到達一個 decision 活動時，會自動進行計算來決定采用哪個傳出的轉移(滿足條件時,向下執行,沒有符合條件時會停留在decision活動的上一個活動)

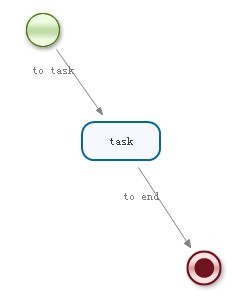

Task任務組件,主要用來為流程實例分配任務。通常與form表單相關聯.(會暫停下來)
State節點示例
無分支的state節點
流程定義文件:
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="demo" xmlns="http://jbpm.org/4.3/jpdl">
<start g="134,113,48,48" name="start">
<transition g="-53,-17" name="to state" to="state"/>
</start>
<state g="219,204,92,52" name="state">
<transition g="-41,-17" name="to end" to="end"/>
</state>
<end g="329,301,48,48" name="end"/>
</process>
|
測試代碼:
|
ProcessInstance processInstance=executionService.startProcessInstanceByKey("demo");
System.out.println("流程實例Id:"+processInstance.getId());
System.out.println("流程定義Id:"+processInstance.getProcessDefinitionId());
//判斷當前是否位于start節點
System.out.println("是否位于start節點:"+processInstance.isActive("start"));//false
//判斷當前是否位于state節點
System.out.println("是否位于state節點:"+processInstance.isActive("state"));//true
//判斷流程是否結束
System.out.println("判斷流程是否結束:"+processInstance.isEnded());//false
System.out.println("------------------------>使流程繼續向下執行");
//使流程繼續向下執行
//ProcessInstance instanceState=executionService.signalExecutionById(processInstance.getId());
//此處也可以這么寫
ProcessInstance instanceState=executionService.signalExecutionById(processInstance.getId(),"to end");
//to end為流程定義中用于連接state和end節點之間transition的name屬性的值
//判斷當前是否位于state節點
System.out.println("是否位于state節點:"+instanceState.isActive("state"));//false
//判斷流程是否結束
System.out.println("判斷流程是否結束:"+instanceState.isEnded());//true
|
執行結果:
|
流程實例Id:demo.7
流程定義Id:demo-1
是否位于start節點:false
是否位于state節點:true
判斷流程是否結束:false
------------------------>使流程繼續向下執行
是否位于state節點:false
判斷流程是否結束:true
|
有分支的state節點:
注意:在此流程定義中在state節點后含有2個分支(2個transition 即to 400和to 200),那么在使流程實例從state節點向下執行的時候需要明確給出transition的方向name屬性的值,否則流程實例會一直處于state節點
executionService.signalExecutionById(processInstance.getId(), "to 200");
流程定義文件:
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="demo" xmlns="http://jbpm.org/4.3/jpdl">
<start g="347,27,48,48" name="start">
<transition g="-53,-17" name="to state" to="state"/>
</start>
<state g="329,132,92,52" name="state">
<transition name="to 200" to="200" g="-41,-17"/>
<transition name="to 400" to="400" g="-41,-17"/>
</state>
<end g="358,321,48,48" name="end"/>
<state name="200" g="420,226,92,52">
<transition name="to end" to="end" g="-41,-17"/>
</state>
<state name="400" g="266,225,92,52">
<transition name="to end" to="end" g="-41,-17"/>
</state>
</process>
|
測試代碼:
|
ProcessInstance processInstance=executionService.startProcessInstanceByKey("demo");
System.out.println("------------------------>使流程繼續向下執行");
System.out.println("------------------------>使流程流向200");
ProcessInstance processInstance200=executionService.signalExecutionById(processInstance.getId(), "to 200");
System.out.println("當前流程是否位于200節點---->"+processInstance200.isActive("200"));//true
System.out.println("當前流程是否結束---->"+processInstance200.isEnded());//false
/*System.out.println("------------------------>使流程流向400");
ProcessInstance processInstance400=executionService.signalExecutionById(processInstance.getId(), "to 400");
System.out.println("當前流程是否位于400節點---->"+processInstance400.isActive("400"));
System.out.println("當前流程是否結束---->"+processInstance400.isEnded());*/
|
執行結果:
|
------------------------>使流程繼續向下執行
------------------------>使流程流向200
當前流程是否位于200節點---->true
當前流程是否結束---->false
|
流向400的自己測試
由于流程定義中200和400均為state節點,所以流程在流經200或400節點后仍會停留在該節點,以下代碼完成流程實例從start->200->end這一過程
|
ProcessInstance processInstance=executionService.startProcessInstanceByKey("demo");
//查詢該流程實例的活動節點
System.out.println(processInstance.findActiveActivityNames());
//因為流程實例啟動后,它會自動向下執行,直到遇到state或task等節點時暫停下來,在我們的流程定義文件中緊跟在start后的節點為state,所以流程實例會在state節點暫停下來
Execution execution=processInstance.findActiveExecutionIn("state");//查詢當前流程實例的當前節點
ProcessInstance processInstance200=executionService.signalExecutionById(execution.getId(), "to 200");//此時流程流向200
System.out.println("當前流程是否位于200節點---->"+processInstance200.isActive("200"));//true
System.out.println("當前流程是否結束---->"+processInstance200.isEnded());//false
//使流程繼續向下執行(結束)
System.out.println("-------使流程繼續向下執行(結束)------->");
//由于200節點后沒有分支僅有end這一節點,所以200與end之間transition的name屬性的值可以省略,當然加上更好
ProcessInstance instance=executionService.signalExecutionById(processInstance200.getId());//流程執行到end,結束流程實例
System.out.println("當前流程是否結束---->"+instance.isEnded());//true
|
執行結果:
|
[state]
當前流程是否位于200節點---->true
當前流程是否結束---->false
-------使流程繼續向下執行(結束)------->
當前流程是否結束---->true
|
Decision節點示例

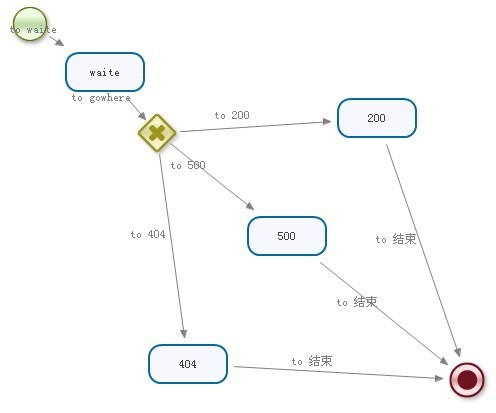

流程圖:
流程定義:
在使用Decision時,一個Decision活動應配置為以下三種中的一種
decision 會檢查每一個傳出的轉移里的內置條件。流程的執行會采用第一個內置條件為
true 或者沒有設置內置條件的轉移
第一種:使用Decision內置條件(返回true或false)
即在流程定義中設置每一個transition的子節點condition,并為每一個condition填充expr屬性
形如:
<condition expr="${coder=='200'}"></condition>
詳細的流程定義
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="decision" xmlns="http://jbpm.org/4.3/jpdl">
<start g="61,51,48,48" name="開始">
<transition g="-47,-17" name="to waite" to="waite"/>
</start>
<decision g="188,160,48,48" name="gowhere">
<transition g="-41,-17" name="to 200" to="200">
<condition expr="${coder=='200'}"></condition>
</transition>
<transition g="-41,-17" name="to 500" to="500">
<condition expr="${coder=='500'}"></condition>
</transition>
<transition g="-41,-17" name="to 404" to="404">
<condition expr="${coder=='404'}"></condition>
</transition>
</decision>
<state g="386,143,92,52" name="200">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="296,261,92,52" name="500">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="197,389,92,52" name="404">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<end g="498,407,48,48" name="結束"/>
<state g="114,97,92,52" name="waite">
<transition g="-65,-17" name="to gowhere" to="gowhere"/>
</state>
</process>
|
觀察紅色標注的部分
測試代碼:
|
Map<String, String> map=new HashMap<String, String>();
//coder為流程定義中表達式的名稱
map.put("coder", "200");
ProcessInstance processInstance=executionService.startProcessInstanceByKey("decision",map);
System.out.println("流程是否處于waite節點?"+processInstance.isActive("waite"));//true
ProcessInstance processInstanceDecision=executionService.signalExecutionById(processInstance.getId());
System.out.println("流程是否處于waite節點?"+processInstanceDecision.isActive("waite"));//false
System.out.println("流程是否處于gowhere節點?"+processInstanceDecision.isActive("gowhere"));//false
System.out.println("流程是否處于200節點?"+processInstanceDecision.isActive("200"));//true
System.out.println("流程是否處于404節點?"+processInstanceDecision.isActive("404"));//false
System.out.println("流程是否處于500節點?"+processInstanceDecision.isActive("500"));//false
|
代碼說明:
在一開始定義了一個Map,在程序中手動為coder(詳見流程定義中的condition的expr屬性)賦值200,當流程實例啟動時運行到decision時會自動計算每一個transition節點子節點condition里面的expr屬性(詳見流程定義中)，如果某一內置條件(condition)執行為true,則就將流程執行到該節點。在使用此種方式時, condition的expr中設置的下一活動的活動名稱(name),而不是transition的name屬性.這里緊跟在decision活動后有三個活動200、404、500且三個活動名稱依次為200、404、500，所以程序中為coder賦值200就表示將流程執行到200這個活動.
執行結果:
|
流程是否處于waite節點?true
流程是否處于waite節點?false
流程是否處于gowhere節點?false
流程是否處于200節點?true
流程是否處于404節點?false
流程是否處于500節點?false
|
第二種:為流程定義中decision活動設置expr屬性,decision 表達式返回類型為字符串的向外轉移的名字，使用此種方式不用再去為每一個transition設置condition子節點
形如:
<decision g="188,160,48,48" name="gowhere" expr="${towhere}">
這里towhere就表示流程流經decision活動后要流經的下一個transition的name屬性的值
詳細的流程定義文件：
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="decision" xmlns="http://jbpm.org/4.3/jpdl">
<start g="61,51,48,48" name="開始">
<transition g="-47,-17" name="to waite" to="waite"/>
</start>
<decision g="188,160,48,48" name="gowhere" expr="${towhere}">
<transition g="-41,-17" name="to 200" to="200">
</transition>
<transition g="-41,-17" name="to 500" to="500">
</transition>
<transition g="-41,-17" name="to 404" to="404">
</transition>
</decision>
<state g="386,143,92,52" name="200">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="296,261,92,52" name="500">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="197,389,92,52" name="404">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<end g="498,407,48,48" name="結束"/>
<state g="114,97,92,52" name="waite">
<transition g="-65,-17" name="to gowhere" to="gowhere"/>
</state>
</process>
|
重點關注紅色標注的地方
執行代碼：
|
Map<String, String> map=new HashMap<String, String>();
// towhere為流程定義中表達式的名稱
map.put("towhere", "to 200");
ProcessInstance processInstance=executionService.startProcessInstanceByKey("decision",map);
System.out.println("流程是否處于waite節點?"+processInstance.isActive("waite"));//true
ProcessInstance processInstanceDecision=executionService.signalExecutionById(processInstance.getId());
System.out.println("流程是否處于waite節點?"+processInstanceDecision.isActive("waite"));//false
System.out.println("流程是否處于gowhere節點?"+processInstanceDecision.isActive("gowhere"));//false
System.out.println("流程是否處于200節點?"+processInstanceDecision.isActive("200"));//true
System.out.println("流程是否處于404節點?"+processInstanceDecision.isActive("404"));//false
System.out.println("流程是否處于500節點?"+processInstanceDecision.isActive("500"));//false
|
代碼解釋:
從流程圖中我們可以看出decision后有三個transition，且每個transition的name屬性的值依次為to 200、to 404、to 500.在代碼中聲明了一Map對象,并為該Map添加一個以towhere作為鍵to 200位置的元素,然后使流程向下執行.那么當流程實例流經decision活動時,會計算decision節點expr的值，從中選擇下一個transition的名稱,然后向下執行.
使用此種方式為decision節點設置expr屬性,設置的是下一個transition的name屬性,請與第一種情況加以區別(第一種情況設置的下一活動的name)
執行結果:
|
流程是否處于waite節點?true
流程是否處于waite節點?false
流程是否處于gowhere節點?false
流程是否處于200節點?true
流程是否處于404節點?false
流程是否處于500節點?false
|
第三種:為decision配置一個handler的類(在流程定義中在decision節點內部配置<handler/>子節點,并設置該元素的class屬性為你自己的類)該類實現了org.jbpm.api.jpdl.DecisionHandler.你需要賦寫
String decide(OpenExecution execution);方法即可,在該方法最終返回decision活動后的下一個transition的name屬性的值
形如:
<handler class="com.jbpm.decision.handler.HandlerDecision"></handler>
這里class="com.jbpm.decision.handler.HandlerDecision"就表示實現了org.jbpm.api.jpdl.DecisionHandler的自定義類,你只需要賦寫String decide(OpenExecution execution) 方法,在該方法最終返回decision活動后的下一個transition的name屬性的值
詳細的流程定義文件：
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="decision" xmlns="http://jbpm.org/4.3/jpdl">
<start g="61,51,48,48" name="開始">
<transition g="-47,-17" name="to waite" to="waite"/>
</start>
<decision g="188,160,48,48" name="gowhere">
<handler class="com.jbpm.decision.handler.HandlerDecision"></handler>
<transition g="-41,-17" name="to 200" to="200">
</transition>
<transition g="-41,-17" name="to 500" to="500">
</transition>
<transition g="-41,-17" name="to 404" to="404">
</transition>
</decision>
<state g="386,143,92,52" name="200">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="296,261,92,52" name="500">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<state g="197,389,92,52" name="404">
<transition g="-47,-17" name="to 結束" to="結束"/>
</state>
<end g="498,407,48,48" name="結束"/>
<state g="114,97,92,52" name="waite">
<transition g="-65,-17" name="to gowhere" to="gowhere"/>
</state>
</process>
|
請關注紅色標注部分:
測試代碼:
|
Map<String, String> map=new HashMap<String, String>();
//towhere為流程定義中表達式的名稱
map.put("towhere", "執行到200這個活動");
//map.put("towhere", "執行到404這個活動");
//map.put("towhere", "執行到500這個活動");
ProcessInstance processInstance=executionService.startProcessInstanceByKey("decision",map);
System.out.println("流程是否處于waite節點?"+processInstance.isActive("waite"));//true
ProcessInstance processInstanceDecision=executionService.signalExecutionById(processInstance.getId());
System.out.println("流程是否處于waite節點?"+processInstanceDecision.isActive("waite"));//false
System.out.println("流程是否處于gowhere節點?"+processInstanceDecision.isActive("gowhere"));//false
System.out.println("流程是否處于200節點?"+processInstanceDecision.isActive("200"));//true
System.out.println("流程是否處于404節點?"+processInstanceDecision.isActive("404"));//false
System.out.println("流程是否處于500節點?"+processInstanceDecision.isActive("500"));//false
|
處理類:
|
package com.jbpm.decision.handler;
import org.jbpm.api.jpdl.DecisionHandler;
import org.jbpm.api.model.OpenExecution;
@SuppressWarnings("serial")
public class HandlerDecision implements DecisionHandler {
@Override
public String decide(OpenExecution execution) {
String towhere=(String) execution.getVariable("towhere");
String result = null;
if("執行到200這個活動".equals(towhere)){
result="to 200";
}else if("執行到404這個活動".equals(towhere)){
result="to 404";
}else if("執行到500這個活動".equals(towhere)){
result="to 500";
}
return result;
}
}
|
代碼解釋:
在測試代碼中同樣創建了一個map對象,然后為該map對象添加了一個以towhere為鍵的值,并在流程實例向下執行的時候傳遞該map對象。
在HandlerDecision處理類中,通過execution.getVariable("towhere");獲取towhere的value,然后依次判斷，看是否與之前放進去的值匹配,若匹配的話就返回到一個你想使流程向那執行的transition的name屬性的值.至此流程就會沿著這個值的方向向下執行.
執行結果:
|
流程是否處于waite節點?true
流程是否處于waite節點?false
流程是否處于gowhere節點?false
流程是否處于200節點?true
流程是否處于404節點?false
流程是否處于500節點?false
|
需要說明的是代碼中為map對象設置的鍵值跟流程定義無任何關系，你可以任意設置,只要符合map的使用規律即成,完了在流程實例向下執行的時候順帶傳遞此map對象,最后在自定義的處理類中根據之前的設置的鍵來獲取值,最終返回一個你期望到達的transition即可。
Task是一個任務活動,主要是在流程實例經過活動時為某一人或組指派任務(流程到達此活動時會暫停下來)
Task有一個可選的assignee屬性
第一， assignee用來指示用戶， 負責完成任務的人。分配人是一個任務中的字符串屬性 引用一個用戶。(直接指定一個字符串)
第二，這個屬性默認會當做表達式來執行。(指定一個表達式,然后在代碼里為該表達式賦值) 如:在這里任務被分配給#{order.owner}。這意味著首先使用order這個名字查找一個對象。 其中一個查找對象的地方是這個任務對應的流程變量。 然后getOwner()方法會用來 獲得用戶id， 引用的用戶負責完成這個任務。
示例:
流程定義圖
第一種情況：(直接指定一個字符串)
流程定義文件:
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="task" xmlns="http://jbpm.org/4.3/jpdl">
<start g="99,112,48,48" name="start">
<transition g="-47,-17" name="to task" to="task"/>
</start>
<task g="155,221,92,52" name="task" assignee="lisi">
<transition g="-41,-17" name="to end" to="end"/>
</task>
<end g="260,350,48,48" name="end"/>
</process>
|
關注紅色部分
解釋,在task中直接將任務指派給lisi
測試代碼(查看lisi的任務列表)
|
ProcessInstance processInstance=executionService.startProcessInstanceByKey("task");
System.out.println("流程是否處于task節點?"+processInstance.isActive("task"));//true
System.out.println("流程實例Id:"+processInstance.getId());
List<Task> list=taskService.findPersonalTasks("lisi");
for (Task task : list) {
System.out.println("任務活動名稱:"+task.getActivityName());
System.out.println("流程實例Id:"+task.getExecutionId());
System.out.println("任務活動Id:"+task.getId());
System.out.println("任務活動創建時間:"+task.getCreateTime());
System.out.println("任務活動進度:"+task.getProgress());
System.out.println("任務活動分配給:"+task.getAssignee());
}
|
代碼解釋:
使用taskService.findPersonalTasks("lisi");即可取得lisi的任務列表
執行結果:
|
流程是否處于task節點?true
流程實例Id:task.7
任務活動名稱:task
流程實例Id:task.7
任務活動Id:8
任務活動創建時間:2010-09-29 11:54:34.25
任務活動進度:null
任務活動分配給:lisi
|
第二種情況：(為task指定一表達式)
流程定義文件:
|
<?xml version="1.0" encoding="UTF-8"?>
<process name="task" xmlns="http://jbpm.org/4.3/jpdl">
<start g="99,112,48,48" name="start">
<transition g="-47,-17" name="to task" to="task"/>
</start>
<task g="155,221,92,52" name="task" assignee="${taskAssignee}">
<transition g="-41,-17" name="to end" to="end"/>
</task>
<end g="260,350,48,48" name="end"/>
</process>
|
關注紅色部分
解釋,在task中使用了表達式${taskAssignee}，該值在程序執行時動態分配
測試代碼(查看任務列表)
|
Map<String,String> map=new HashMap<String, String>();
map.put("taskAssignee", "lisi");
ProcessInstance processInstance=executionService.startProcessInstanceByKey("task",map);
System.out.println("流程是否處于task節點?"+processInstance.isActive("task"));//true
System.out.println("流程實例Id:"+processInstance.getId());
List<Task> list=taskService.findPersonalTasks("lisi");
for (Task task : list) {
System.out.println("任務活動名稱:"+task.getActivityName());
System.out.println("流程實例Id:"+task.getExecutionId());
System.out.println("任務活動Id:"+task.getId());
System.out.println("任務活動創建時間:"+task.getCreateTime());
System.out.println("任務活動進度:"+task.getProgress());
System.out.println("任務活動分配給:"+task.getAssignee());
}
|
代碼解釋:
在程序一開始創建了一個map對象,并為該map添加一個元素,其鍵為流程定義中的taskAssignee，值任意分配,然后傳遞該map，最后查詢任務列表
執行效果:
|
流程是否處于task節點?true
流程實例Id:task.7
任務活動名稱:task
流程實例Id:task.7
任務活動Id:9
任務活動創建時間:2010-09-29 11:58:07.359
任務活動進度:null
任務活動分配給:lisi
|
最后說明一下,在jbpm中表達式$(),#()均可以成功解析
