    看了net博客介紹的不少wf流程設計器實現，也來介紹下java版的jbpm流程設計器來給大家看看。jbpm它本身也有基于eclipse插件和web版的流程設計器，不過一般我們使用jbpm開發時，都有很多自定義的東西，使用它自帶的，會有一些不方便性，所以開發自定義的流程設計器，會有很多方便性。目前見過的用來開發流程設計器的組件有vml、svg、gef、jgraph，最近在javaeye上牛人介紹的Twave組件應該也適合用來開發。本篇將會介紹用jgraph來開發一個簡單的jbpm4的流程設計器。jgraph官網：www.jgraph.com，目前有java版、javascript版、flash版，java版的jgraph是開源免費的，詳細的介紹可以看官網。本文使用的JGraph版本是jgraphx 1.4.0.9（也叫jgraph6），它與jgraph5有很大的不同，實現類基本不同了。
    本篇先實現流程節點的插入，目前只實現開始節點的插入，后續的文章將會陸續介紹其它功能的完成。

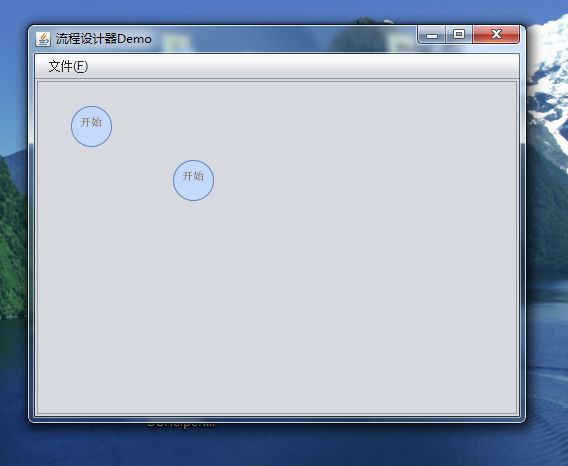

GUI直接使用swing，目前只實現在鼠標單擊時，插入一個節點，主要實現代碼類：

GraphImpl.java代碼

package com.workflow.designer.view;

import java.awt.Point;
import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import com.mxgraph.swing.mxGraphComponent;
import com.mxgraph.view.mxGraph;
import com.workflow.designer.model.Node;
import com.workflow.designer.util.Logger;

public abstract class GraphImpl extends mxGraphComponent implements MouseListener{
 //新建Jgraph面板，所有節點都繪制在該面板
 private static mxGraph graph = new mxGraph();
 public GraphImpl(){
  super(graph);
  //給面板添加鼠標事件
  this.getGraphControl().addMouseListener(this);
 }

 public abstract void inser(Point p, Node n);

 public abstract void mouseClicked(MouseEvent e);

 public abstract void mousePressed(MouseEvent e);

 public abstract void mouseReleased(MouseEvent e);

 public abstract void mouseEntered(MouseEvent e);

 public abstract void mouseExited(MouseEvent e);

 public mxGraph getGraph() {
  return graph;
 }
}

GraphView.java代碼

package com.workflow.designer.view;

import java.awt.Point;
import java.awt.event.MouseEvent;
import com.mxgraph.view.mxGraph;
import com.workflow.designer.model.Node;
import com.workflow.designer.util.Logger;

public class GraphView extends GraphImpl{
 private mxGraph graph = this.getGraph();
 private Object parent = graph.getDefaultParent();
  public GraphView(){

  }

  public void inser(Point p, Node n){
   this.getGraph().getModel().beginUpdate();
   try
   {
    //調用jgraph插入節點
      Object v1 = graph.insertVertex(parent, null, n.getLabel(), p.getX() - 5, p.getY() - 5, n.getWidth(),
            n.getHeight(), n.getShape());
   }
   finally
   {
      graph.getModel().endUpdate();
   }
  }

  public void mouseClicked(MouseEvent e){
   Point p = e.getPoint();
   //鼠標點擊時，在jgraph面板上插入節點
   inser(p, new Node("開始", "start", "shape=ellipse;perimeter=ellipsePerimeter;"));
   Logger.debug("mouseClicked");
  }

 public void mousePressed(MouseEvent e){
  Logger.debug("mousePressed");
 }

 public void mouseReleased(MouseEvent e){
  Logger.debug("mouseReleased");
 }

 public void mouseEntered(MouseEvent e){
  Logger.debug("mouseEntered");
 }

 public void mouseExited(MouseEvent e){
  Logger.debug("mouseExited");
 }

}

待續。。。。。。。。。。。。

詳細代碼可以自己看附件的代碼。

源碼jgraphxflow.rar
運行程序jgraphxflow.jar.rar
