4.在eclipse上安裝流程設計器（GPD）,有兩個安裝方法。
4.1.使用Eclipse軟件升級（Software Update）機制安裝設計器
在gpd目錄下有一個gpd/jbpm-gpd-site.zip文件， 這就是更新站點（archived update site）的 壓縮包。

在Eclipse里添加更新站點的方法：

幫助 --> 安裝新軟件...
點擊 添加...
在 添加站點 對話框中，單擊 壓縮包...
找到 gpd/jbpm-gpd-site.zip 并點擊 '打開'
點擊 確定 在 添加站點 對話框中，會返回到 '安裝'對話框
選擇出現的 jPDL 4 GPD 更新站點
點擊 下一步.. 然后點擊 完成
接受協議
當它詢問的時候重啟eclipse
重新啟動Eclipse,直接按Ctrl+N或File→New→other,你可以在對話框中看到有JBoss jBPM下有jBPM 4 Process Definition選項

4.2.自己去官網下載設計器
地址：http://sourceforge.net/projects/jbpm/files/在里面選擇jBPM Process Designer的最新版本下載（不同的jpd版本要與相應的Eclipse版本對應，不然會出現一些小問題）。
下載回來后，解壓出來后把里面features，plugins里的包放進Eclipse相應文件夾features，plugins里面。
重新啟動Eclipse,直接按Ctrl+N或File→New→other,你可以在對話框中看到有JBoss jBPM下有jBPM 4 Process Definition選項

不過截止今天2009年12月3日，用Eclipse Update得到的GPD版本為jpdl4_1.2.0,而網上下載的是jpdl4_0.0.0,GPD節點的屬性與用戶指南文檔的介紹也不一致。

5.定義jBPM用戶庫
5.1在工作空間定義一個用戶庫， 用來放置jBPM的庫文件。
    點擊窗口 --> 屬性（Windows --> Preferences）
    選擇Java --> 創建路徑 --> 用戶類庫（Java --> Build Path --> User Libraries）
    點擊新建（New）
    類型名字jBPM Libraries
    點擊添加JARs（Add JARs...）
    找到j(luò)BPM安裝程序下的lib目錄
    選擇lib下的所有jar文件并點擊打開（Open）
    選擇jBPM Libraries作為入口
    重新點擊添加JARs（Add JARs）
    在jBPM的安裝程序的根目錄下選擇jbpm.jar文件
    點擊打開（Open）
    在jbpm.jar下選擇源碼附件（Source attachment）作為入口
    點擊編輯（Edit）
    在源碼附件的配置（Source Attachment Configuration）對話框中，點擊目錄（External Folder...）
    到j(luò)BPM安裝程序下的src目錄
    點擊選擇（Choose）
    點擊兩次'確定'（Ok）會關閉所有對話框

6.測試
6.1.現在開始新建一個例子測試下。
新建一個java project,名test。
右擊test項目工程,選擇Properties→Java Build Path→Libraries→Add Library→User Lirary→jBPM Libraries(引入用戶庫5.1建立的用戶庫jBPM Libraries)
如果沒有執行5.1步驟,在Java Build Path→Libraries中選擇Add External JARs把JBPM4.2/lib的包和JBPM4.2目錄下的JBPM.jar加入到庫中。

新建流程定義文新建src/jbpm/Order.jpdl.xml,這個文件的內容來自jbpm4.2jbpm-4.2\examples\src\org\jbpm\examples\services目錄下

<?xml version="1.0" encoding="UTF-8"?>
<process name="Order" xmlns="http://jbpm.org/4.2/jpdl">
  <start g="16,19,48,48">
    <transition to="receive confirmation" />
  </start>
  <state name="receive confirmation" g="96,16,136,52">
    <transition to="end" />
  </state>
  <end name="end" g="269,20,48,48"/>
</process>

新建類src/jbpm/JbpmTest.java

package jbpm;

import org.jbpm.api.Configuration;
import org.jbpm.api.ExecutionService;
import org.jbpm.api.HistoryService;
import org.jbpm.api.ManagementService;
import org.jbpm.api.ProcessEngine;
import org.jbpm.api.RepositoryService;
import org.jbpm.api.TaskService;

public class JbpmTest {

 public static void main(String[] args) {
  Configuration configuration = new Configuration();
     ProcessEngine processEngine = configuration.buildProcessEngine();
     RepositoryService repositoryService = processEngine.getRepositoryService();
     ExecutionService executionService = processEngine.getExecutionService();
     TaskService taskService = processEngine.getTaskService();
     HistoryService historyService = processEngine.getHistoryService();
     ManagementService managementService = processEngine.getManagementService();
     String deploymentId = repositoryService.createDeployment()
         .addResourceFromClasspath("jbpm/Order.jpdl.xml")
         .deploy();
 }
}

從jbpm-4.2\src目錄下找到j(luò)bpm.cfg.xml，jbpm.hibernate.cfg.xml，jbpm.mail.properties，jbpm.mail.templates.examples.xml復制到test/src目錄下，
修改jbpm.hibernate.cfg.xml文件中的數據庫連接(使用Mysql)。
     <property name="hibernate.dialect">org.hibernate.dialect.MySQLDialect</property>
     <property name="hibernate.connection.driver_class">com.mysql.jdbc.Driver</property>
     <property name="hibernate.connection.url">jdbc:mysql://localhost:3306/jbpmdb</property>
     <property name="hibernate.connection.username">root</property>
     <property name="hibernate.connection.password">123</property>

運行JbpmTest代碼。

如果出現[JDBCExceptionReporter] Cannot delete or update a parent row: a foreign key constraint fails (`jbpm`.`jbpm4_execution`, CONSTRAINT `FK_EXEC_INSTANCE` FOREIGN KEY (`INSTANCE_`) REFERENCES `jbpm4_execution` (`DBID_`))
錯誤，把hibernate.dialect改為<property name="hibernate.dialect">org.hibernate.dialect.MySQLInnoDBDialect</property>

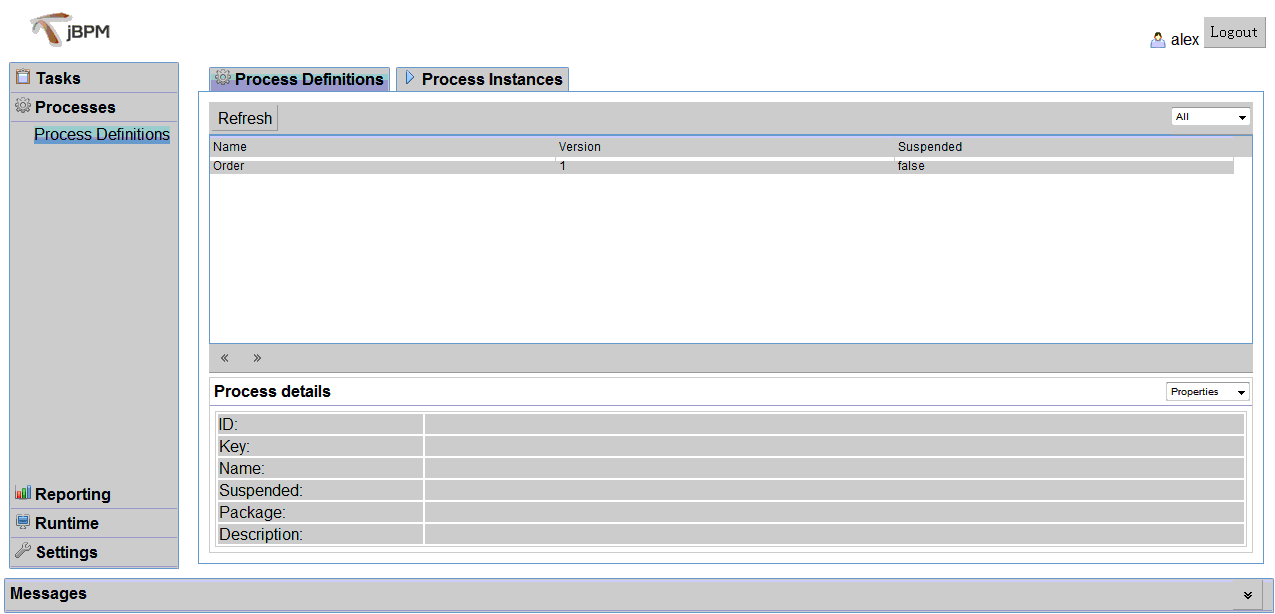

運行成功后,按啟動上一篇JBPM4.2安裝的tomcat,訪問http://localhost:8080/jbpm-console，登錄JBPM控制臺，可以看到剛才發布的流程

在數據庫中也可看到j(luò)bpm4_deployment,jbpm4_deployprop,jbpm4_lob多了數據.
如果訪問http://localhost:8080/jbpm-console時出現登錄失敗，需要在發布后重新加載用戶信息，進入jbpm-4.2\install,運行ant load.example.identities命令。出現這個問題的原因是因?yàn)樵趈bpm.hibernate.cfg.xml這個文件中配置問題，可以把 <mapping resource="jbpm.identity.hbm.xml" /> 這一句刪除或注釋掉，就不會出現發布時清空用戶的問題。

 測試代碼:jbpmTest.rar
