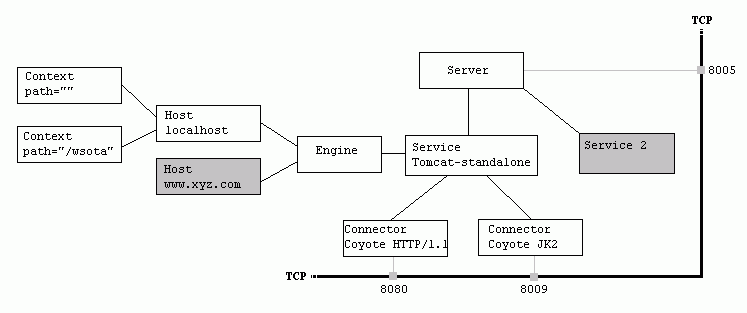

Tomcat Server的結構圖
該文件描述了如何啟動Tomcat Server
<Server>
<Listener />
<GlobaNamingResources>
</GlobaNamingResources
<Service>
<Connector />
<Engine>
<Logger />
<Realm />
<host>
<Logger />
<Context />
</host>
</Engine>
</Service>
</Server>
|
元素名
|
屬性
|
解釋
|
|
server
|
port
|
指定一個端口，這個端口負責監聽關閉tomcat的請求
|
|
shutdown
|
指定向端口發送的命令字符串
|
|
service
|
name
|
指定service的名字
|
|
Connector(表示客戶端和service之間的連接)
|
port
|
指定服務器端要?jiǎng)?chuàng)建的端口號，并在這個斷口監聽來自客戶端的請求
|
|
minProcessors
|
服務器啟動時創建的處理請求的線程數
|
|
maxProcessors
|
最大可以創建的處理請求的線程數
|
|
enableLookups
|
如果為true，則可以通過調用request.getRemoteHost()進行DNS查詢來得到遠程客戶端的實際主機名，若為false則不進行DNS查詢，而是返回其ip地址
|
|
redirectPort
|
指定服務器正在處理http請求時收到了一個SSL傳輸請求后重定向的端口號
|
|
acceptCount
|
指定當所有可以使用的處理請求的線程數都被使用時，可以放到處理隊列中的請求數，超過這個數的請求將不予處理
|
|
connectionTimeout
|
指定超時的時間數(以毫秒為單位)
|
|
Engine(表示指定service中的請求處理機，接收和處理來自Connector的請求)
|
defaultHost
|
指定缺省的處理請求的主機名，它至少與其中的一個host元素的name屬性值是一樣的
|
|
Context(表示一個web應用程序，通常為WAR文件，關于WAR的具體信息見servlet規范)
|
docBase
|
應用程序的路徑或者是WAR文件存放的路徑
|
|
path
|
表示此web應用程序的url的前綴，這樣請求的url為http://localhost:8080/path/****
|
|
reloadable
|
這個屬性非常重要，如果為true，則tomcat會自動檢測應用程序的/WEB-INF/lib 和/WEB-INF/classes目錄的變化，自動裝載新的應用程序，我們可以在不重起tomcat的情況下改變應用程序
|
|
host(表示一個虛擬主機)
|
name
|
指定主機名
|
|
appBase
|
應用程序基本目錄，即存放應用程序的目錄
|
|
unpackWARs
|
如果為true，則tomcat會自動將WAR文件解壓，否則不解壓，直接從WAR文件中運行應用程序
|
|
Logger(表示日志，調試和錯誤信息)
|
className
|
指定logger使用的類名，此類必須實現org.apache.catalina.Logger 接口
|
|
prefix
|
指定log文件的前綴
|
|
suffix
|
指定log文件的后綴
|
|
timestamp
|
如果為true，則log文件名中要加入時間，如下例:localhost_log.001-10-04.txt
|
|
Realm(表示存放用戶名，密碼及role的數據庫)
|
className
|
指定Realm使用的類名，此類必須實現org.apache.catalina.Realm接口
|
|
Valve(功能與Logger差不多，其prefix和suffix屬性解釋和Logger 中的一樣)
|
className
|
指定Valve使用的類名，如用org.apache.catalina.valves.AccessLogValve類可以記錄應用程序的訪問信息
|
|
directory
|
指定log文件存放的位置
|
|
pattern
|
有兩個值，common方式記錄遠程主機名或ip地址，用戶名，日期，第一行請求的字符串，HTTP響應代碼，發送的字節數。combined方式比common方式記錄的值更多
|
<Server>元素
它代表整個容器,是Tomcat實例的頂層元素.由org.apache.catalina.Server接口來定義.它包含一個<Service>元素.并且它不能做為任何元素的子元素.
<!-- 一個“Server”是一個提供完整的JVM的獨立組件，它可以包含一個或多個
“Service”實例。服務器在指定的端口上監聽shutdown命令。
注意：一個“Server”自身不是一個“Container”（容器），因此在這里你
不可以定義諸如“Valves”或者“Loggers”子組件
-->
<!-- 啟動Server
在端口8005處等待關閉命令
如果接受到"SHUTDOWN"字符串則關閉服務器
-->
測試：
telnet localhost 8005
輸入：SHUTDOWN
結果：關閉tomcat
<Server port="8005" shutdown="SHUTDOWN" debug="0">
1>className指定實現org.apache.catalina.Server接口的類.默認值為org.apache.catalina.core.StandardServer
2>port指定Tomcat監聽shutdown命令端口.終止服務器運行時,必須在Tomcat服務器所在的機器上發出shutdown命令.該屬性是必須的.
3>shutdown指定終止Tomcat服務器運行時,發給Tomcat服務器的shutdown監聽端口的字符串.該屬性必須設置
<Service>元素
該元素由org.apache.catalina.Service接口定義,它包含一個<Engine>元素,以及一個或多個<Connector>,這些Connector元素共享用同一個Engine元素
<!-- 一個“Service”是一個或多個共用一個單獨“Container”(容器)的“Connectors”
組合（因此，應用程序在容器中可見）。通常，這個容器是一個“Engine”
（引擎），但這不是必須的。
注意：一個“Service”自身不是一個容器，因此，在這個級別上你不可定義
諸如“Valves”或“Loggers”子組件。
-->
<!-- Tomcat的Standalone Service
Service是一組Connector的集合
它們共用一個Engine來處理所有Connector收到的請求
-->
<Service name="Catalina">
<Service name="Apache">
第一個<Service>處理所有直接由Tomcat服務器接收的web客戶請求.
第二個<Service>處理所有由Apahce服務器轉發過來的Web客戶請求 .
1>className 指定實現org.apahce.catalina.Service接口的類.默認為org.apahce.catalina.core.StandardService
2>name定義Service的名字
<Connector>元素
由Connector接口定義.<Connector>元素代表與客戶程序?qū)嶋H交互的給件,它負責接收客戶請求,以及向客戶返回響應結果.
<!-- 一個“Connector”（連接器）代表一個請求被接收和應答所需要的端點。每個連
接器通過相關的“Container”（容器）處理請求。
默認情況下，一個非SSL的HTTP/1.1的連接器被綁定在端口8080。你也可以通過
根據后面的使用說明并取消第二個連接器入口的注釋，在端口8443上建立一個
SSL HTTP/1.1的連接器。開放SSL支持需要下面幾步（參見Tomcat 5文檔中怎樣
配置SSL的說明以取得更多的詳細信息）：
* 如果你的JDK是1.3或1.3以前的版本，下載安裝JSSE 1.0.2或以后版本，并放
置JAR文件到“$JAVA_HOME/jre/lib/ext”目錄下。
* 帶一個“changeit”的口令值執行：
%JAVA_HOME%\bin\keytool -genkey -alias tomcat -keyalg RSA (Windows)
$JAVA_HOME/bin/keytool -genkey -alias tomcat -keyalg RSA (UNIX)
來生成它自己的證書私鑰。
默認情況下，當一個web應用程序調用請求時，DNS查詢是可行的。這將對性能造
成一些不利的影響，因此，你可以將“enableLookups”設置為“false”來關閉DNS
查詢。當DNS查詢被關閉時，request.getRemoteHost()將返回包含遠程客戶IP地
址的字符串。
-->
<!-- Coyote HTTP/1.1 Connector
className : 該Connector的實現類是org.apache.coyote.tomcat4.CoyoteConnector
port : 在端口號8080處偵聽來自客戶browser的HTTP1.1請求.如果把8080改成80,則只要輸入
http://localhost/即可
protocol:設定Http協議,默認值為HTTP/1.1
minSpareThreads: 該Connector先創建5個線程等待客戶請求，每個請求由一個線程負責
maxSpareThread:設定在監聽端口的線程的最大數目,這個值也決定了服務器可以同時響應客戶請求的最大數目.默認值為200
acceptCount : 當現有線程已經達到最大數75時，為客戶請求排隊.當隊列中請求數超過100時，后來的請求返回Connection refused錯誤
redirectport : 當客戶請求是https時，把該請求轉發到端口8443去
enableLookups:如果設為true,表示支持域名解析,可以把IP地址解析為主機名.WEB應用中調用request.getRemoteHost方法返回客戶機主機名.默認值為true
connectionTimeout:定義建立客戶連接超時的時間.如果為-1,表示不限制建立客戶連接的時間
其它屬性略
-->
<Connector port="8080" maxThread="50" minSpareThreads="25" maxSpareThread="75" enableLookups="false" redirectPort="8443" acceptCount="100" debug="0" connectionTimeout="20000" disableUploadTimeout="true" />
<Connection port="8009" enableLookups="false" redirectPort="8443" debug="0" protocol="AJP/1.3" />
第一個Connector元素定義了一個HTTP Connector,它通過8080端口接收HTTP請求;第二個Connector元素定義了一個JD Connector,它通過8009端口接收由其它服務器轉發過來的請求.
<Engine>元素
每個Service元素只能有一個Engine元素.處理在同一個<Service>中所有<Connector>元素接收到的客戶請求.由org.apahce.catalina.Engine接口定義.
<!-- 一個“Engine”（引擎）代表處理每個請求的入口點（在Catalina內）。這個Tomcat
的標準獨立引擎實現分析包含在請求中的HTTP頭信息，并將請求傳送到適當?shù)闹鳈C(jī)
或虛擬主機上。-->
<!-- Engine用來處理Connector收到的Http請求
它將匹配請求和自己的虛擬主機，并把請求轉交給對應的Host來處理
默認虛擬主機是localhost
-->
<Engine name="Catalina" defaultHost="localhost" debug="0">
1>className指定實現Engine接口的類,默認值為StandardEngine
2>defaultHost指定處理客戶的默認主機名,在<Engine>中的<Host>子元素中必須定義這一主機
3>name定義Engine的名字
在<Engine>可以包含如下元素<Logger>, <Realm>, <Value>, <Host>
<Host>元素
它由Host接口定義.一個Engine元素可以包含多個<Host>元素.每個<Host>的元素定義了一個虛擬主機.它包含了一個或多個Web應用.
<!-- 定義默認的虛擬主機
注意：XML模式確認將不能與Xerces 2.2同工作。
-->
<!-- 虛擬主機localhost
appBase : 指定虛擬主機的目錄,可以指定絕對目錄,也可以指定相對于<CATALINA_HOME>的相對目錄.如果沒有此項,默認為<CATALINA_HOME>/webapps. 它將匹配請求和自己的Context的路徑，并把請求轉交給對應的Context來處理
autoDeploy:如果此項設為true,表示Tomcat服務處于運行狀態時,能夠監測appBase下的文件,如果有新有web應用加入進來,會自運發布這個WEB應用
unpackWARs:如果此項設置為true,表示把WEB應用的WAR文件先展開為開放目錄結構后再運行.如果設為false將直接運行為WAR文件
alias:指定主機別名,可以指定多個別名
deployOnStartup:如果此項設為true,表示Tomcat服務器啟動時會自動發布appBase目錄下所有的Web應用.如果Web應用中的server.xml沒有相應的<Context>元素,將采用Tomcat默認的Context
-->
<Host name="localhost" debug="0" appBase="webapps" unpackWARs="true" autoDeploy="true">
在<Host>元素中可以包含如下子元素
<Logger>, <Realm>, <Value>, <Context>
<Context>元素
它由Context接口定義.是使用最頻繁的元素.每個<Context元素代表了運行在虛擬主機上的單個Web應用.一個<Host>可以包含多個<Context>元素.每個web應用有唯一
的一個相對應的Context代表web應用自身.servlet容器為第一個web應用創建一個
<!-- Context，對應于一個Web App
path : 該Context的路徑名是""，故該Context是該Host的默認Context
docBase : 該Context的根目錄是webapps/mycontext/
reloadable:如果這個屬性設為true, Tomcat服務器在運行狀態下會監視在WEB-INF/classes和Web-INF/lib目錄CLASS文件的改運.如果監視到有class文件被更新,服務器自重新加載Web應用
useNaming:指定是否支持JNDI,默認值為了true
cookies指定是否通過Cookies來支持Session,默認值為true
-->
<Context path="" docBase="mycontext" debug="0"/>
Tomcat Server處理一個http請求的過程
假設來自客戶的請求為：
http://localhost:8080/wsota/wsota_index.jsp
1) 請求被發送到本機端口8080，被在那里偵聽的Coyote HTTP/1.1 Connector獲得
2) Connector把該請求交給它所在的Service的Engine來處理，并等待來自Engine的回應
3) Engine獲得請求localhost/wsota/wsota_index.jsp，匹配它所擁有的所有虛擬主機Host
4) Engine匹配到名為localhost的Host（即使匹配不到也把請求交給該Host處理，因?yàn)樵揌ost被定義為該Engine的默認主機）
5) localhost Host獲得請求/wsota/wsota_index.jsp，匹配它所擁有的所有Context
6) Host匹配到路徑為/wsota的Context（如果匹配不到就把該請求交給路徑名為""的Context去處理）
7) path="/wsota"的Context獲得請求/wsota_index.jsp，在它的mapping table中尋找對應的servlet
8) Context匹配到URL PATTERN為*.jsp的servlet，對應于JspServlet類
9) 構造HttpServletRequest對象和HttpServletResponse對象，作為參數調用JspServlet的doGet或doPost方法
10)Context把執行完了之后的HttpServletResponse對象返回給Host
11)Host把HttpServletResponse對象返回給Engine
12)Engine把HttpServletResponse對象返回給Connector
13)Connector把HttpServletResponse對象返回給客戶browser
