一、序言
關于“Java做不好桌面”的爭論已經由來已久。雖然Swing和Java2D已經有超過十年的歷史，也有JIDE、JGoodies、TWaver等不少開源Swing組件，但是用Java做桌面程序仍然不是一件輕松的事。本《Java也驚艷》系列文章，就是想通過一些簡單生動的例子，和大家一起認識Java、探索Swing。其實你只需要多一點創意、多一點耐心，你的Java程序也可以“驚艷”！本文就帶您一起進入Java的驚艷之旅。
二、立體套管效果

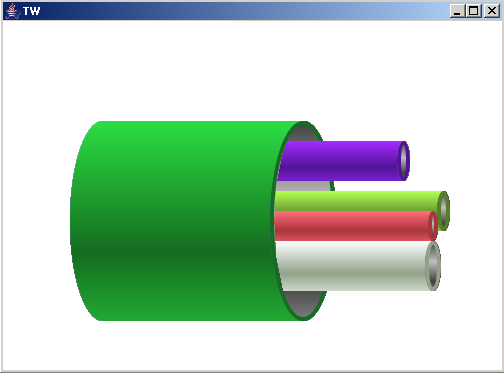

在網絡通訊中，經常要表達協議之間的“承載”關系。例如，IP協議作為高層協議可以承載在SDH上，也可以承載在ATM協議上。同樣，IP作為協議還可以承載更多的高層協議，例如Voice over IP，甚至電信中Everything over IP的概念。在表現上，用相互嵌套的立體套管來表現協議的“承載”是再合適不過了（如下圖）。
具體實現很簡單，主要代碼如下：
import java.awt.*;
import java.awt.geom.*;
import javax.swing.*;
import twaver.*;
public class PipleComponent extends JComponent {
public void paint(Graphics g) {
Graphics2D g2d = (Graphics2D) g;
g2d.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
Shape parentHollowShape=createPiple(g2d,100,100,200,200,TWaverUtil.getRandomColor(),null);
createPiple(g2d,120,120,280,40,TWaverUtil.getRandomColor(),parentHollowShape);
createPiple(g2d,130,170,310,40,TWaverUtil.getRandomColor(),parentHollowShape);
createPiple(g2d,140,220,290,50,TWaverUtil.getRandomColor(),parentHollowShape);
createPiple(g2d,130,190,300,30,TWaverUtil.getRandomColor(),parentHollowShape);
}
private Shape createPiple(Graphics2D g2d,int x, int y, int width, int height,Color color,Shape parentHollowShape) {
if(parentHollowShape!=null){
Rectangle bounds=parentHollowShape.getBounds();
Rectangle rightClip=new Rectangle(bounds.x+bounds.width/2,bounds.y,3000,bounds.height);
Area clip=new Area(parentHollowShape);
clip.add(new Area(rightClip));
g2d.setClip(clip);
}
int circleWidth = height/3;
GradientPaint paint = new GradientPaint(x,
y,
color.brighter(),
x,
y + (int) (height * 0.65),
color.darker(),
true);
g2d.setPaint(paint);
Ellipse2D.Double leftCircle = new Ellipse2D.Double(x - circleWidth / 2, y, circleWidth, height);
Ellipse2D.Double rightCircle = new Ellipse2D.Double(x + width - circleWidth / 2, y, circleWidth, height);
int thickness=4;
Ellipse2D.Double rightHollowCircle = new Ellipse2D.Double(rightCircle.getX()+thickness,
rightCircle.getY()+thickness,
rightCircle.getWidth()-thickness*2,
rightCircle.getHeight()-thickness*2);
Rectangle rect = new Rectangle(x, y, width, height);
Area area = new Area(leftCircle);
area.add(new Area(rect));
area.subtract(new Area(rightCircle));
g2d.fill(area);
g2d.setColor(color.darker());
g2d.fill(rightCircle);
paint = new GradientPaint(x,
y,
Color.darkGray,
x,
y + (int) (height * 0.4),
Color.lightGray,
true);
g2d.setPaint(paint);
g2d.fill(rightHollowCircle);
g2d.setClip(null);
return rightHollowCircle;
}
public static void main(String[] args) {
JFrame frame = new JFrame();
frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
frame.setSize(800, 600);
frame.add(new PipleComponent());
frame.setVisible(true);
}
}
三、總結
本文知識要點：
? 漸變填充：創建GradientPaint并設置“亮-暗-亮”的填充模式；
? 使用Clip：類似蒙版/剪切的Java2D技術。看看Graphics的setClip函數即可；
? Area的使用：主要是Area的相交、合并等幾個常見圖形處理手法。詳細請看java.awt.geom.Area類；
? 使用隨機色：這個就太簡單了，如果有twaver.jar，可以直接使用TWaverUtil.getRandomColor()；如果沒有，就直接new Color就行了，注意使用第四個int參數增加Alpha透明度的變化；

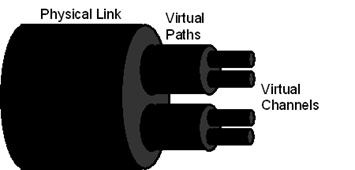

如果大家感興趣，可以嘗試用上述Java2D技巧實現下圖效果：
六、參考資料
http://java.sun.com/j2se/1.4.2/docs/guide/2d/spec/j2d-bookTOC.html
http://java.sun.com/j2se/1.4.2/docs/guide/2d/spec.html
http://www.apl.jhu.edu/~hall/java/Java2D-Tutorial.html
