概述
在Jetty中，使用Connector來抽象Jetty服務器對某個端口的監聽。在Connector啟動時，它會啟動acceptors個Acceptor線程用于監聽在Connector中配置的端口。對于客戶端的每次連接，Connector都會創建相應的EndPoint來表示該連接，一般在創建EndPoint的同時會同時創建Connection，這里EndPoint用于和Socket打交道，而Connection用于在從Socket中讀取到數據后的處理邏輯以及生成響應數據的處理邏輯。
不同的Connector會創建不同的EndPoint和Connection實例。如SocketConnector創建ConnectorEndPoint和HttpConnection，SslSocketConnector創建SslConnectorEndPoint和HttpConnection，SelectChannelConnector創建SelectChannelEndPoint和SelectChannelHttpConnection，SslSelectChannelConnector創建SslSelectChannelEndPoint和SelectChannelHttpConnection，BlockingChannelConnector創建BlockingChannelEndPoint和HttpConnection等。
EndPoint接口定義
Jetty中EndPoint接口定義如下：
public interface EndPoint {
// EndPoint是對一次客戶端到服務器連接的抽象，每一個新的連接都會創建一個新的EndPoint，并且在這個EndPoint中包含這次連接的Socket。由于EndPoint包含底層的連接Socket，因而它主要用于處理從Socket中讀取數據和向Socket中寫入數據，即對應EndPoint接口中的fill和flush方法。
// 從Socket中讀取數據，并寫入Buffer中直到數據讀取完成或putIndex到Buffer的capacity。返回總共讀取的字節數。在實現中，StreamEndPoint使用Buffer直接從Socket的InputStream中讀取數據，而ChannelEndPoint則向Channel讀取數據到Buffer。
int fill(Buffer buffer) throws IOException;
// 將Buffer中的數據（從getIndex到putIndex的數據）寫入到Socket中，同時清除緩存（調用Buffer的clear方法）。在實現中，StreamEndPoint使用Buffer直接向Socket的OutputStream寫入數據，而ChanelEndPoint則將Buffer中的數據寫入Channel中。
int flush(Buffer buffer) throws IOException;
// 類似上面的flush，它會將傳入的header、buffer、trailer按順序寫入Socket中（OutputStream或者Channel）。返回總共寫入的字節數。
int flush(Buffer header, Buffer buffer, Buffer trailer) throws IOException;
// 當在處理HTTP/1.0請求時或當前Request中的KeepAlive的值為false時，在處理完成當前請求后，需要調用shutdownOutput()方法，關閉當前連接；或在處理當前請求時出現比較嚴重的錯誤、Socket超時時。在調用完shutdownOutput()方法后，isOutputShutdown()方法返回true。
void shutdownOutput() throws IOException;
boolean isOutputShutdown();
// 當Server無法從當前連接(Socket)中讀取數據時(即read返回-1)時，調用shutdownInput()方法以關閉當前連接，此時isInputShutdown()返回true。
void shutdownInput() throws IOException;
boolean isInputShutdown();
// 當Socket超時或在讀寫Socket過程中出現任何IO錯誤時，Server會直接調用close()方法以關閉當前連接。
void close() throws IOException;
// 當前Connection是否已經打開，對ChannelEndPoint來說表示Channel.isOpen()返回true，對SocketEndPoint來說，表示Socket沒有被關閉。
public boolean isOpen();
// 對StreamEndPoint來說，它的讀寫是阻塞式的，但是對ChannelEndPoint來說，如果它內部的channel是SelectableChannel，那么這個Channel的讀寫可以配置成非阻塞的(通過SelectableChannel.isBlocking()方法判斷)。因而對SelectChannelEndPoint需要使用blockReadable()方法來阻塞直到超時。返回true表示阻塞讀取失敗，此時HttpParser會關閉這個EndPoint，并拋出異常。blockWritable()方法類似blockReadable()用于SelectChannelEndPoint以等待有數據寫入到Channel中，如果返回false，表示在指定的時間內沒有數據可寫入Channel中(即超時)，此時會關閉該EndPoint，并拋出異常。
public boolean isBlocking();
public boolean blockReadable(long millisecs) throws IOException;
public boolean blockWritable(long millisecs) throws IOException;
// 對SslSelectChannelEndPoint，它是Buffered，因而它的isBuffered()方法返回true，而isBufferingInput()和isBufferingOutput()根據內部的_inNIOBuffer和_outNIOBuffer字段的hasContent()方法判斷是否返回true或false。對其他類型的EndPoint來說，這三個方法都返回false。而flush()方法則將_outNIOBuffer中緩存的數據寫入Channel中。
public boolean isBufferred();
public boolean isBufferingInput();
public boolean isBufferingOutput();
public void flush() throws IOException;
// EndPoint還定義了一些和EndPoint相關鏈的信息和狀態：
// 返回該EndPoint內部使用的傳輸工具，如ChannelEndPoint內部使用Channel，而SocketEndPoint內部使用Socket。該方法用于對內部傳輸工具的配置。
public Object getTransport();
// 用于配置Socket的SO_TIMEOUT的時間，即等待客戶連接的超時時間。
public int getMaxIdleTime();
public void setMaxIdleTime(int timeMs) throws IOException;
// 返回當前EndPoint所在服務器的IP地址、主機名、端口號以及客戶端的IP地址、主機名、端口號。
public String getLocalAddr();
public String getLocalHost();
public int getLocalPort();
public String getRemoteAddr();
public String getRemoteHost();
public int getRemotePort();
}

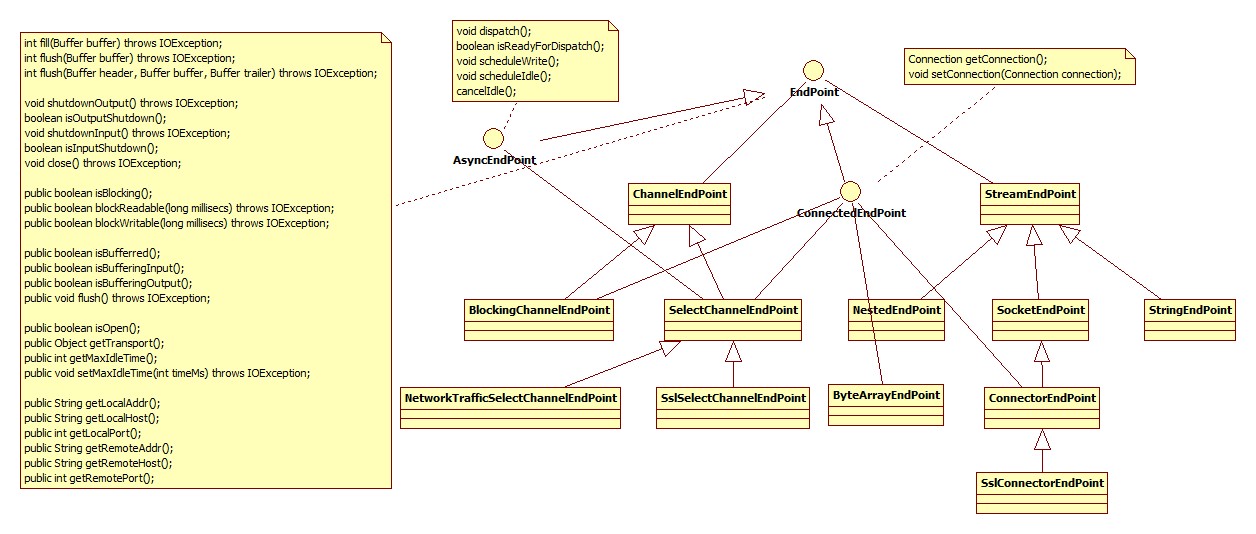

EndPoint類圖
EndPoint接口定義概述
EndPoint最主要的方法從底層傳輸鏈路中讀取數據并填入Buffer中的fill方法，以及將Buffer中的數據寫入底層傳輸鏈路的flush方法；讀數據對應Input，寫數據對應Output，可以單獨的關閉Input或Output，并提供方法判斷Input或Output是否已經被關閉；可以用close方法關閉EndPoint，也可以通過isOpen方法判斷是否這個EndPoint是否已經被關閉；可以以阻塞的方式讀寫EndPoint，并判斷當前EndPoint是否處于阻塞狀態（主要用于SelectChannelEndPoint中）；對SslSelectChannelEndPoint來說，它在讀寫時都可能內部緩存數據，因而EndPoint中定義了一些方法用于判斷當前EndPoint是否有輸入/輸出換成，以及使用flush將緩存中的數據寫入到底層鏈路中；對底層Socket，EndPoint還可以配置其最長的空閑時間；最后EndPoint還提供一些方法用于獲取本地和遠程的地址、主機名、端口號，以及獲取底層傳輸類，如Socket、Channel等。
StreamEndPoint實現
StreamEndPoint采用古老的Stream方法從Socket中讀寫數據，它包含InputStream和OutputStream，分別表示讀寫數據流；它永遠是阻塞式讀寫，因而isBlocking、blockReadable、blockWritable永遠返回true；它也不會在內部緩存讀寫數據，因而isBufferingInput、isBufferingOutput、isBufferred永遠返回false，而flush方法直接調用OutputStream的flush方法；對fill實現，直接使用傳入的Buffer從InputStream中讀取數據；對flush實現，直接將Buffer中的數據寫入到OutputStream中；close方法同時關閉InputStream和OutputStream，并將成員變量置為null；對StreamEndPoint本身，沒有本地或遠程的地址、主機名、端口號信息。
SocketEndPoint是StreamEndPoint的子類，它從Socket中獲取InputStream和OutputStream，以及本地和遠程的地址、主機名、端口號；而isInputShutdown、isOutputShutdown、shutdownInput、shutdownOutput等方法直接調用Socket中相應的方法；getTransport直接返回Socket實例；setMaxIdleTime方法同時設置Socket的SO_TIMEOUT值；當空閑超時，只關閉Input。
ConnectorEndPoint繼承自SocketEndPoint，它是SocketConnector的內部類，每一個客戶端的連接請求創建一個ConnectorEndPoint實例，在創建ConnectorEndPoint的同時，會在內部創建一個HttpConnection實例；它還實現了ConnectedEndPoint，因而可以從外部設置Connection實例；在讀數據時，如果遇到EOF，表示連接已經斷開，因而關閉當前EndPoint；在關閉EndPoint時，cancel當前Connection中Request實例的AsyncContinuation。ConnectorEndPoint還實現了Runnable接口，在其run方法的實現中，它首先更新處理的Connection的引用計數，然后保存當前Connection實例，在SocketConnector已經啟動，并且ConnectorEndPoint未被關閉的狀態下循環調用Connection的handle方法，在每個循環開始前檢查當前Connector是否處于Low Resources狀態（如線程池的可用線程已經不多），此時更新EndPoint的MaxIdleTime為當前Connector的LowResourcesMaxIdleTime的值，以減少一些連接的空閑等待時間；對任何Exception，關閉當前EndPoint；最后更新Connector中的一些統計信息，將當前Connection從Connector的當前正在處理的connections集合中移除，如果此時Socket還未關閉，讀取Socket中的數據直到數據讀完或超過MaxIdleTime，此時如果Socket還未關閉，則關閉當前Socket。而在Connector創建ConnectorEndPoint時，會調用其dispatch方法，將其自身仍給相應的線程池處理，以在某個時間在另一個線程中調用其run方法。
SslConnectorEndPoint繼承自ConnectorEndPoint，它在關閉Input和Output時會同時關閉整個EndPoint，而在執行真正的處理邏輯前有一個handle shake的過程。
ChannelEndPoint實現
ChannelEndPoint采用NIO實現，從Channel中讀寫數據。在創建ChannelEndPoint時傳入ByteChannel，如果傳入的ByteChannel是SocketChannel，則同時紀錄Socket實例，以及獲取本地、遠程的地址信息，并設置MaxIdleTime值為SO_TIMEOUT值。如果該ByteChannel是SelectableChannel類型（ServerSocketChannel、SocketChannel、DiagramChannel、SinkChannel、SourceChannel），并且其isBlocking()方法返回false，表示該Channel是非阻塞式的讀寫，否則這個Channel是阻塞式的讀寫，但是默認情況下，blockReadable、blockWritable直接返回true，表示阻塞式的讀寫。對非SslSelectChannelEndPoint的EndPoint不會在內部緩存數據，因而isBufferred、isBufferingOutput、isBufferingInput直接返回false，而flush方法為空實現；對SocketChannel，在設置MaxIdleTime時，同時將該值設置到底層Socket的SO_TIMEOUT的值中；getTransport直接返回底層channel實例；shutdownInput、shutdownOutput、isInputShutdown、isOutputShutdown使用Socket實現；fill實現只支持NIOBuffer，它使用Channel將數據寫入內部的ByteBuffer中；flush實現使用Channel將ByteBuffer中的數據寫入到Channel中，或使用GatheringByteChannel將多個ByteBuffer同時寫入到Channel中。
BlockingChannelEndPoint類是BlockingChannelConnector的內部類，它繼承自ChannelEndPoint，并實現了ConnectedEndPoint和Runnable接口。在創建BlcokingChannelEndPoint時，同樣也會創建HttpConnection實例；每次調用fill、flush方法時，都會更新_idleTimestamp的值為當前時間戳(該值也會在每一次Connection開始重新被處理時更新)，在BlockingChannelConnector啟動時會生成一個Task，它沒400毫秒遍歷一次所有正在處理的EndPoint，如果發現有EndPoint已經超時（checkIdleTimestamp()方法，即空閑時間超過MaxIdleTime），則調用其idleExpired()方法，將該EndPoint關閉；BlockingChannelConnector在接到一個連接后，先會設置SocketChannel的blockingChannel為true，然后使用這個SocketChannel創建一個BlockingChannelEndPoint，并調用其dispatch()方法，將它丟到一個線程池中，在BlockingChannelEndPoint的run方法實現中，首先更新一些統計數據，紀錄當前正在處理的EndPoint；只要當前EndPoint還處于打開狀態，先更新_idleTimestamp為當前時間戳，然后如果當前ThreadPool處于LowOnThread狀態，將timeout時間更新為LowResourcesMaxIdleTime，而后調用Connection的handle方法；對任何Exception，直接關閉EndPoint；在最后退出時，如果EndPoint還未關閉，讀取EndPoint的數據，直到超時，并強制關閉EndPoint。
SelectChannelEndPoint類在SelectChannelConnector中被使用，它繼承自ChannelEndPoint，并實現了ConnectedEndPoint和AsyncEndPoint接口，SelectChannelConnector采用NIO中多路復用的機制，因而實現會比較復雜一些。在創建Connector時，首先創建ConnectorSelectorManager實例(_manager)，在SelectChannelConnector啟動時，設置_manager的SelectSets(acceptors)、MaxIdleTime、LowResourcesConnections、LowResourcesIdleTime，然后啟動_manager，并且啟動acceptors個線程，只要SelectChannelConnector處于Running狀態，就不斷的調用_manager.doSelect()方法。ConnectorSelectorManager在啟動時會創建_selectSets個SelectSet；而doSelect方法會調用根據傳入的索引號對應的SelectSet的doSelect()方法。當客戶端的連接到來后，SelectChannelConnector首先會配置SocketChannel的configureBlocking為false，然后將該SocketChannel注冊到_manager中，在注冊過程中，根據當前的SelectSet索引值找到相應的SelectSet(之后索引自增)，然后調用SelectSet的addChange(傳入SocketChannel)和wakeup方法。因而這里最重要的就是SelectSet的實現，它是SelectorManager中的一個內部類。
SelectSet類的實現中，它內部有一個Selector，一個ConcurrentLinkedQueue的changes隊列，以及SelectChannelEndPoint到SelectSet的集合(它用于調用SelectChannelEndPoint中的checkIdleTimestamp()方法以檢查并關閉處于Idle Timeout的SelectChannelEndPoint)。SelectSet使用addChange()方法添加需要改變狀態的對象，這些對象有EndPoint、ChannelAndAttachment、SocketChannel、Runnable。在doSelect()方法中，首先檢查changes隊列中是否有對象，如果有SelectChannelEndPoint對象，則調用其doUpdateKey()方法；如果是SocketChannel對象，則注冊OP_READ操作到Selector中，創建新的SelectChannelEndPoint，attach新創建的SelectChannelEndPoint到SelectionKey中，調用SelectChannelEndPoint的schedule()方法。對ChannelAndAttachment對象，如果其Channel是SocketChannel，并且處于Connected狀態，則類似對SocketChannel對象的處理，否則，注冊OP_CONNECT操作到Selector；如果是Runnable對象，則dispatch該Runnable對象。然后調用Selector的selectNow()方法，如果沒有任何可用的事件，則計算出等待時間，然后帶等待時間的調用Selector的select()方法；遍歷所有Selected Keys，對Invalid的SelectionKey，直接調用其attach的SelectChannelEndPoint的doUpdateKey()方法，否則對類型是SelectChannelEndPoint的attachment調用其schedule()方法，對connectable的SelectionKey創建新的SelectChannelEndPoint并調用schedule()方法，否則創建新的SelectChannelEndPoint并對readable的SelectionKey調用其schedule()方法。
SelectChannelEndPoint采用NIO的非阻塞讀寫方式，而NIO基于Channel的非阻塞操作是基于注冊的操作集(OP_READ, OP_WRITE, O_CONNECT, OP_ACCEPT)以從Selector中選出已經可用的SelectionKey(包含對應的Channel、interestOps、readable、writable、attachment等)，之后可以使用對應的Channel以及根據SelectionKey中對應的已經可用的操作執行相應的操作(如讀寫)，因而SelectChannelEndPoint的其中一個任務是要實時的更新當前它感興趣的操作集，并重新像Selector中注冊。 SelectChannelEndPoint使用updateKey()方法跟新感興趣操作集合，并且它只關注OP_READ和OP_WRITE操作，在實現時，OP_READ只需要在Socket的輸入沒有關閉，且還沒有dispatch或當前處于readBlocked狀態下才需要關注；OP_WRITE只需要在Socket的輸出沒有關閉，且writable為false(當需要向Channel中寫數據，但是還沒有寫完的情況下)或當前處于writeBlocked狀態下才需要關注；如果和當前已注冊的操作集相同，則不需要重新注冊，否者將自身通過SelectSet的addChange()方法添加到SelectSet中，在SelectSet的doSelect()方法中會最終調用SelectChannelEndPoint中的doUpdateKey()方法，該方法的實現：1. 當Channel處于Open狀態，存在感興趣的操作，SelectionKey為null或invalid，如果Channel已經注冊了，重新調用updateKey()方法(感覺這里一般不會被調用到，如果被調用到了，則可能出現死循環)，否則將Channel重新向Selector中重新注冊interestOps的操作集(如果出錯，則canncel SelectionKey，并且從SelectSet中銷毀當前EndPoint)。2. 當Channel處于Open狀態，存在感興趣的操作，SelectionKey存在且valid，則直接使用interestOps更新SelectionKey的感興趣集(調用SelectionKey的interestOps()方法)。3. 當Channel處于Open狀態，不存在感興趣的操作，清空SelectionKey的interestOps，或清理SelectionKey引用。4. 如果Channel處于關閉狀態，則canncel SelectionKey，并從SelectSet中銷毀當前EndPoint。
對阻塞讀寫(readBlocked、writeBlocked)，在blockReadable()、blockWritable()方法中，會設置readBlocked、writeBlocked為true，調用updateKey()方法，然后計算等待時間并進入等待(調用wait方法)，如果因為超時而退出等待，則返回false，否則返回true(在返回時設置readBlocked、writeBlocked為false)；當調用SelectChannelEndPoint的schedule()方法時，它會更新readBlocked、writeBlocked、interestOps的值(同時使用該值更新SelectionKey中的狀態)，并調用notifyAll()方法喚醒blockReadable()、blockWritable()方法：1. 如果SelectionKey為null或invalid，readBlocked、writeBlocked設置為false，調用notifyAll()，并返回；2. 如果readBlocked或writeBlocked為true，使用SelectionKey的readable、writable更新readBlocked和writeBlocked的值，調用notifyAll()，如果已經dispatched，清除所有interestOps，并返回；3. 如果還沒有dispatched，直接清除所有interestOps，并返回；4. 如果注冊了OP_WRITE，并且已經可寫，則清除OP_WRITE操作，設置writable為true；5. 如果還沒有dispatched，則調用dispatch()方法。在dispatch()方法中，它設置dispatched為true，并將handler扔給ThreadPool(在handler調用Connection的handle()方法，由于SelectChannelEndPoint的生命周期是在SelectManager維護，并且dispatch()方法可能被多次調用，因而沒有在handler的handle()方法中判斷EndPoint的close狀態，并循環的調用Connection的handle()方法，而是在每次handle()方法結束后退出當前線程，在下次schedule()時會使用重新將handler扔給ThreadPool以支持AsyncContinuation的實現，并且AsyncEndPoint接口的定義也是用于AsyncContinuation的實現，這個將在以后的博客中詳述)。在flush()方法中，如果沒有任何數據能寫入Channel時，設置writable為false(從而在updateKey()方法中能將OP_WRITE注冊到SelectionKey的interestOps中)，并在沒有dispatch的情況下調用updateKey。最后清理Selector中的selectedKeys，expire所有timeout中注冊的Task(使用scheduleTimeout()方法注冊)，依次調用檢查EndPoints中是否已經TimeOut。
在SelectChannelEndPoint的構建中，它使用SocketChannel、SelectSet、SelectionKey構建，內部從SelectSet中獲取SelectorManager，并使用SelectorManager 創建Connection實例，初始化_dispatched、_redispatched為false，_open、_writable為true，_readBlocked、_writeBlocked為false，_interestOps為0，最后更新_idleTimestamp為當前時間。當一個客戶端連接到來后，SelectChannelConnector會向SelectorManager(SelectSet)中注冊一個SocketChannel，當后臺線程調用SelectSet中的doSelect()方法時，它使用該SocketChannel，向該SelectSet中的Selector注冊OP_READ得到一個SelectionKey，并使用這個SocketChannel、當前SelectSet、以及這個SelectionKey創建一個SelectChannelEndPoint，而后調用SelectChannelEndPoint的schedule()方法。
SslSelectChannelEndPoint類采用Buffer的形式先將數據讀寫到內部緩存中，然后使用SSLEngine來wrap或unwrap(encode/decode)數據。這里不再詳述。
