由于現在產品是一個ERP系統，對于工作流的需求并不像我曾經做過的政府審批系統的復雜。所以對于工作流的的技術選擇，范圍也相對廣的多。XPDL相對要熟悉一些，但是看了相關的開源框架，研究了一下Shark，發現了很多問題。對于Shark這樣龐大的工作流系統，要整合到產品中，單從技術角度來看就會有很多問題，DODS很難替換成Hibernate，系統代碼量龐大，也不利于改進，所以綜合考慮，最終選擇了JBPM這個開源工作流。
產品中需要一個工作流設計器，JBPM的設計器基于Eclipse，這點不符合我們的要求。我們需要的是Online WorkFlowEditor，直接在頁面上畫出流程圖，直接在頁面上發布，省去了流程文件的上傳發布的一系列操作。所以最后采用了Applet的方式，當然我們把jre安裝環境集成到了系統中，頁面檢測IE的jre選項，自動安裝JRE插件。
Applet采用了Jgraph這個開源庫，用了下，確實很不錯，幾個demo做的也很漂亮。

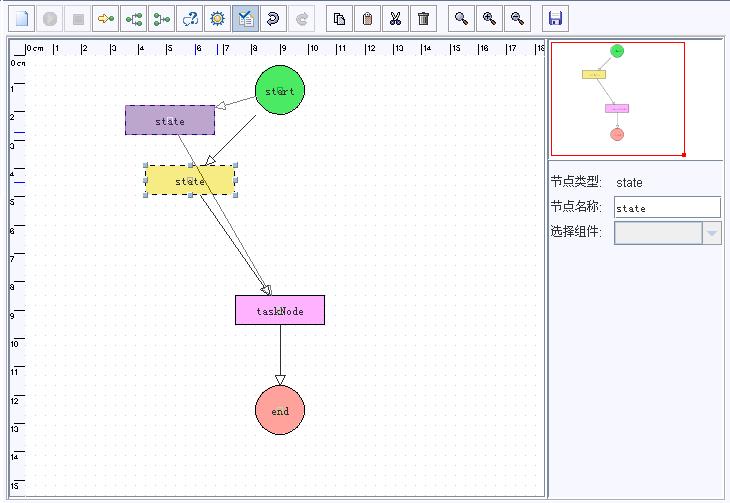

項目中做的設計器，畫好流程圖，對于每個節點，選擇相應的組件，生成后直接上傳到服務器端。下面是一個截圖:
