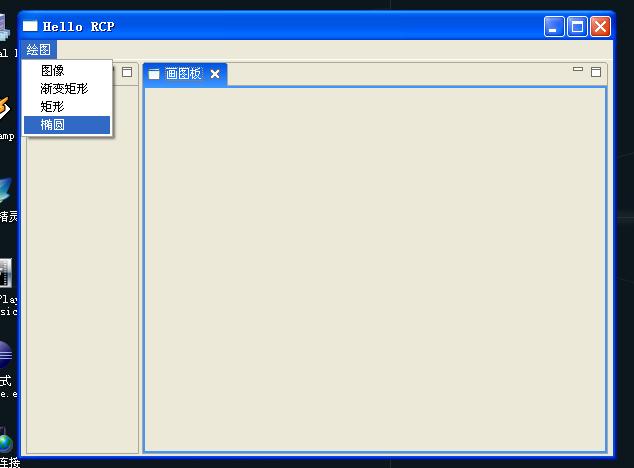

看完這篇文章，可以實現如下界面：





當我第一次看到RCP的時候，我就夢想著有一天能夠用它開發界面華麗的2D和3D程序，經歷過前面的探索，今天終于可以揭開2D繪圖的神秘面紗。在包資源管理器的插件依賴項中，我們一眼就可以看到org.eclipse.swt.graphics包，毫無疑問，和2D繪圖有關的類就在這個包中。還有一個org.eclipse.swt.opengl包也很引人注目，但是里面卻只有GLCanvas類和GLData類，怎么也找不到傳說中的GL類和GLU類，也許下一篇文章我會寫出關于3D的內容，但也許這個計劃會夭折。

我剛開始發現org.eclipse.swt.graphics包的時候，要使用包里面的類卻不是那么容易。比如，從名稱上可以看出Image類是處理圖像的，但是它的構造函數無一例外都需要一個Device參數，于是，我迷惑了，Device，我該如何取得？再比如，GC類里面含有各種繪圖的方法，但是GC的構造函數需要Drawable參數，那Drawable我又該如何獲得呢？

于是，我在網上搜索關于SWT 2D方面的內容，終于，讓我看到了別人這樣構造Image和GC：
Image img = new Image(display,"pic.gif");
GC gc = new GC(Image);

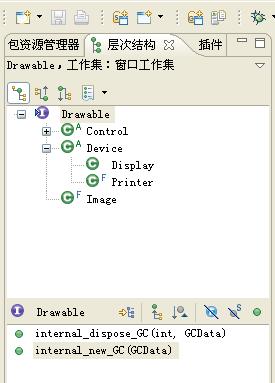

你能看出什么？為什么display是Device的子類？為什么Image是Drawabe的子類？最簡單的辦法，使用Eclipse的類層次結構視圖查看：

高，實在是高，在這里我不得不佩服SWT的設計者，在一開始，他們就把所有的控件都設計為可繪制的，而且使用Device來抽象繪圖的設備。從圖中可以看出，所有的控件都實現Drawable接口，Image也實現Drawable接口，而Device的子類Display和Printer剛好分別代表了屏幕和打印機。所有的謎團都在這里解決了，我們可以使用任何控件作為GC構造函數的參數來構造GC，然后繪圖，而所有需要Device參數的地方，我們可以根據我們需要輸出的設備是顯示器還是打印機而分別選擇Display或Printer。

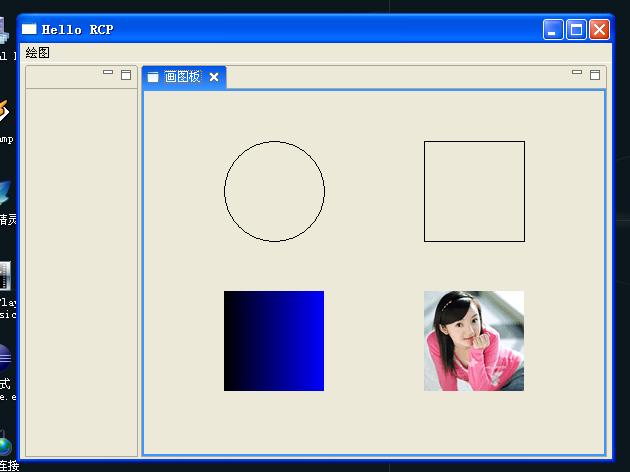

在org.eclipse.swt.widgets包中，有一個Canvas類，不難看出，如果我們要繪圖，這個控件是最佳選擇了。在下面的代碼中，我們可以通過選擇不同的菜單，分別繪制橢圓，矩形，填充漸變色的矩形和一個圖像，運行效果就是文章開頭的圖片。

視圖CanvasView.java

?1 package ?cn.blogjava.youxia.views;
?2
?3 import ?org.eclipse.swt.widgets.Composite;
?4 import ?org.eclipse.ui.part.ViewPart;
?5 import ?org.eclipse.swt.widgets.Canvas;
?6 import ?org.eclipse.swt.SWT;
?7 import ?org.eclipse.swt.events. * ;
?8 import ?org.eclipse.swt.graphics.Image;
?9 import ?org.eclipse.ui.PlatformUI;
10
11 public ? class ?CanvasView? extends ?ViewPart? {
12
13 ???? public ?Canvas?canvas;
14 ????@Override
15 ???? public ? void ?createPartControl(Composite?parent)? {
16 ???????? // ?TODO?自動生成方法存根
17 ????????canvas? = ? new ?Canvas(parent,SWT.NONE);
18 ????????????}
19
20 ????@Override
21 ???? public ? void ?setFocus()? {
22 ???????? // ?TODO?自動生成方法存根
23
24 ????}
25
26 }
27

菜單項繪制橢圓DrawOvalAction.java的關鍵部分：

?1 public ? void ?run(IAction?action)? {
?2 ???????? // ?TODO?自動生成方法存根
?3 ????????IViewReference[]?vfs? = ?window.getActivePage().getViewReferences();
?4 ????????IViewPart?vw;
?5 ???????? for ( int ?i = 0 ;?i < vfs.length;?i ++ ) {
?6 ?????????????vw? = ?vfs[i].getView( false );
?7 ????????????? if (vw.getTitle().equals( " 畫圖板 " )) {
?8 ?????????????????????GC?gc? = ? new ?GC(((CanvasView)vw).canvas);
?9 ?????????????????????gc.drawOval( 80 ,? 50 ,? 100 ,? 100 );
10 ?????????????????????gc.dispose();
11 ?????????????}
12 ????????}
13 ????}

菜單項繪制矩形DrawRectAction.java的關鍵部分：

?1 public ? void ?run(IAction?action)? {
?2 ???????? // ?TODO?自動生成方法存根
?3 ????????IViewReference[]?vfs? = ?window.getActivePage().getViewReferences();
?4 ????????IViewPart?vw;
?5 ???????? for ( int ?i = 0 ;?i < vfs.length;?i ++ ) {
?6 ?????????????vw? = ?vfs[i].getView( false );
?7 ????????????? if (vw.getTitle().equals( " 畫圖板 " )) {
?8 ?????????????????????GC?gc? = ? new ?GC(((CanvasView)vw).canvas);
?9 ?????????????????????gc.drawRectangle( 280 ,? 50 ,? 100 ,? 100 );
10 ?????????????????????gc.dispose();
11 ?????????????}
12 ????????}
13
14 ????}

菜單項繪制漸變矩形DrawGradientAction.java的關鍵部分：

?1 public ? void ?run(IAction?action)? {
?2 ???????? // ?TODO?自動生成方法存根
?3 ????????IViewReference[]?vfs? = ?window.getActivePage().getViewReferences();
?4 ????????IViewPart?vw;
?5 ???????? for ( int ?i = 0 ;?i < vfs.length;?i ++ ) {
?6 ?????????????vw? = ?vfs[i].getView( false );
?7 ????????????? if (vw.getTitle().equals( " 畫圖板 " )) {
?8 ?????????????????????GC?gc? = ? new ?GC(((CanvasView)vw).canvas);
?9 ?????????????????????gc.setBackground(window.getShell().getDisplay().getSystemColor(SWT.COLOR_BLUE));
10 ?????????????????????gc.fillGradientRectangle( 80 , 200 , 100 , 100 , false );?
11
12 ?????????????????????gc.dispose();
13 ?????????????}
14 ????????}
15
16 ????}

菜單項繪制圖像DrawImageAction.java的關鍵部分：

?1 public ? void ?run(IAction?action)? {
?2 ???????? // ?TODO?自動生成方法存根
?3 ????????IViewReference[]?vfs? = ?window.getActivePage().getViewReferences();
?4 ????????IViewPart?vw;
?5 ???????? for ( int ?i = 0 ;?i < vfs.length;?i ++ ) {
?6 ?????????????vw? = ?vfs[i].getView( false );
?7 ????????????? if (vw.getTitle().equals( " 畫圖板 " )) {
?8 ?????????????????????GC?gc? = ? new ?GC(((CanvasView)vw).canvas);
?9 ?????????????????????Image?img? = ? new ?Image(window.getShell().getDisplay(), " E:\\img.gif " );
10 ?????????????????????gc.drawImage(img,? 280 ,? 200 );
11 ?????????????????????gc.dispose();
12 ?????????????}
13 ????????}
14
15 ????}

上面的方法雖然實現了繪圖，但是還有一個問題，就是一旦我們的窗口最小化或者被別的窗口遮擋后，圖形就會消失。原因其實很簡單，一旦我們的窗口最小化或者被別的窗口遮擋后，控件就需要重畫，所以我們畫的圖形就不見了，如果要讓控件重畫的時候也能繪制圖形，就應該使用canvas.addPaintListener()為控件添加Paint事件的監聽器。示例代碼見下。

?1 package ?cn.blogjava.youxia.views;
?2
?3 import ?org.eclipse.swt.widgets.Composite;
?4 import ?org.eclipse.ui.part.ViewPart;
?5 import ?org.eclipse.swt.widgets.Canvas;
?6 import ?org.eclipse.swt.SWT;
?7 import ?org.eclipse.swt.events. * ;
?8 import ?org.eclipse.swt.graphics.Image;
?9 import ?org.eclipse.ui.PlatformUI;
10
11 public ? class ?CanvasView? extends ?ViewPart? {
12
13 ???? public ?Canvas?canvas;
14 ????@Override
15 ???? public ? void ?createPartControl(Composite?parent)? {
16 ???????? // ?TODO?自動生成方法存根
17 ????????canvas? = ? new ?Canvas(parent,SWT.NONE);
18 ????????canvas.addPaintListener( new ?PaintListener()? {
19 ???????????? public ? void ?paintControl(PaintEvent?e)? {
20 ???????????????? // 畫橢圓
21 ????????????????e.gc.drawOval( 80 ,? 50 ,? 100 ,? 100 );
22 ???????????????? // 畫矩形
23 ????????????????e.gc.drawRectangle( 280 ,? 50 ,? 100 ,? 100 );
24 ???????????????? // 畫漸變矩形
25 ????????????????e.gc.setBackground(PlatformUI.getWorkbench().getDisplay().getSystemColor(SWT.COLOR_BLUE));
26 ?????????????????e.gc.fillGradientRectangle( 80 , 200 , 100 , 100 , false );
27 ????????????????? // 畫圖形
28 ?????????????????Image?img? = ? new ?Image(PlatformUI.getWorkbench().getDisplay(), " E:\\img.gif " );
29 ?????????????????e.gc.drawImage(img,? 280 ,? 200 );
30
31 ????????}
32 ????????} );
33 ????}
34
35 ????@Override
36 ???? public ? void ?setFocus()? {
37 ???????? // ?TODO?自動生成方法存根
38
39 ????}
40
41 }
42

GC類的繪圖方法很多，而且可以設置不同的前景色，背景色，畫筆，畫刷等等，還可以裁減圖形，這些就靠我們慢慢探索了。
