    GMF中的Link有兩個，分別是基于Type的和基于Reference的。對于前者，在ecore模型中有一個類對應這個連接，創建一個連接即創建了該類的一個實例，試想，如果一個模型比較復雜，有很多連接時，這種方法要在模型中要為連接建立很多與業務無關的類，使得模型非常復雜；對于后者，沒有必要為每個連接在ecore中建立一個類，而是設置該連接對應的Reference即可。下面用一個school的模型來說明基于Reference的連接的建立方法，這個模型非常簡單，如下圖（用gmf插件生成的對應school.ecore的school.ecore_diagram)：一個學校里邊有很多老師和學生，每個老師會指導多個學生，這里的指導關系是Teacher類的一個Reference，名字為tutoringStudents,我們打算在GMF編輯器中用Node來表示老師和學生，老師對學生的指導關系用Link來表示。

    該模型命名為school.ecore, 然后生成school.genmodel,再按照常規方法建立school.gmfgraph, school.gmftool.

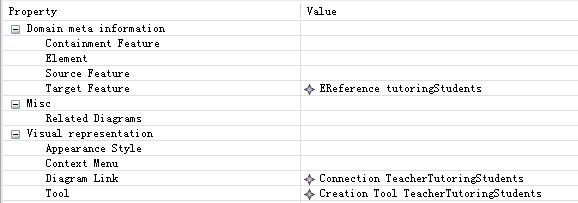

    最后建立最關鍵的school.gmfmap,首先為mapping元素建立兩個Top Node Reference，分別對應Teacher和School，然后建立代表老師指導學生關系的link mapping，其屬性頁中各項按照下圖指定值：

    注意，Domain meta information中前三項都空著，只在最后一項中指定代表該連接的Reference即可。Validate無錯后，生成school.gmfgen,在生成Diagram code，最后運行效果圖如下：

      看一下保存semantic model的school文件：
