jbpm已經更新到5.0，但系統用到的還是3.2。所以接下來說一說jbpm3中數據庫表的創建以及各個表的用途
創建：在下載的源碼中找到db文件夾，打開jbpm.jpdl.mysql.sql，這個sql語句是直接在mysql中會被識別成語法錯誤的，所以要在每行后面加“;”，然后執行
用途：
JBPM_ACTION action記錄表
JBPM_DECISIONCONDITIONS 結果條件表
JBPM_DELEGATION 委托表
JBPM_EVENT 事件表 處理進入或者離開事件
JBPM_EXCEPTIONHANDLER 異常處理表
JBPM_ID_GROUP 用戶組表
JBPM_ID_MEMBERSHIP 用戶成員表 表現用戶和組之間的多對多關系
JBPM_ID_PERMISSIONS 用戶權限表
JBPM_ID_USER 用戶表
JBPM_MODULEDEFINITION 模塊定義表
JBPM_MODULEINSTANCE 模塊實例表
JBPM_NODE 流程節點表
JBPM_POOLEDACTOR 匯集參與著表
JBPM_PROCESSDEFINITION 流程定義表
JBPM_PROCESSFILE 流程文件表
JBPM_PROCESSFILEBLOCK 流程文件塊表
JBPM_PROCESSINSTANCE 流程實例表
JBPM_RUNTIMEACTION 運行中行為表
JBPM_SCRIPTVARIABLES 腳本變量表
JBPM_SWIMLANE 泳道表
JBPM_SWIMLANEINSTANCE 泳道實例表
JBPM_TASK 任務表
JBPM_TASKACTORPOOL 用戶行為匯總
JBPM_TASKINSTANCE 任務實例
JBPM_TIMER 計時表
JBPM_TOKEN 令牌表
JBPM_TOKENVARIABLEMAP 令牌變量影射表
JBPM_TRANSITION 轉換表
JBPM_VARIABLEINSTANCE 變量實例表
JBPM_VARIABLEINSTANCEBLOCK 變量實例塊表
JBPM_VARIABLEMAPPING 變量影射表

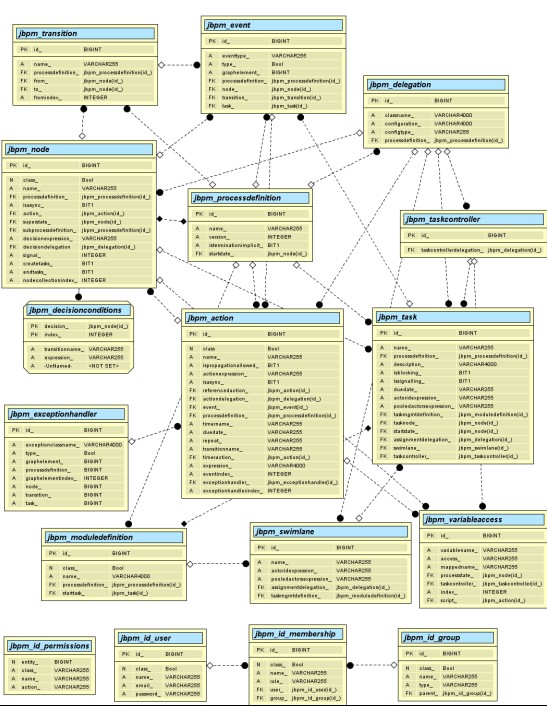

說明和圖片摘自：http://www.cnblogs.com/gaoyoubo/articles/1892685.html
