Eclipse BIRT使用之BIRT Designer篇

在開源的報表工具中，Eclipse的BIRT（Business Intelligence and Reporting Tools ，簡稱BIRT）應該是很重要的一種。BIRT基于Eclipse IDE開發，可以為Java/J2EE應用提供良好的圖形及報表。該報表工具主要包括以下幾大塊組成：

l         BIRT Designer：用于進行報表的設計，因為以出報表之前，第一步需的做的就是設計模板，幾乎所有的報表工具都采用這樣的模式，如著名的JasperReports就有專門的iReports來進行報表設計。

l         Web Viewer：在頁面上展現報表的工具，提供了大量的JSP標簽庫，方便將BIRT報表集成到J2EE項目中去。

l         BIRT Charting包：用于構建成熟的圖表，因為在報表里如果能添加上圖表的話，則可以達到圖文并茂的效果。而BIRT Charting包正提供了這樣的功能。

BIRT項目最初是2005年夏季發布，如今其下載量已過百萬，充分的說明了其受歡迎的程度。可以訪問BIRT的官方網站：http://www.eclipse.org/birt，這里有關于BIRT的介紹、教程、下載包、示例等等。

圖1 Eclipse BIRT報表

一、        BIRT Designer

BIRT的核心就在于BIRT Designer，該設計器使用Eclipse插件功能，可以使設計過程通過拖放控件進行設計，達到所見即所得的效果。通過BIRT設計出來的報表文件，采用XML格式進行保存。

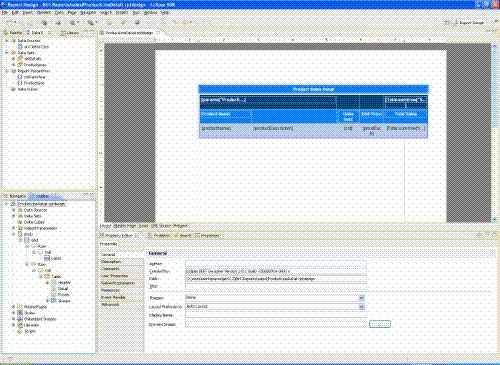

圖2 BIRT Designer

在Eclipse BIRT設計器中，提供了多種視圖，以方便進行模板文件的設計。各種設計視圖如下：

1．Report Editor：

Report Editor提供了報表設計的畫板，可以擺放設計元素并將其格式化。包括布局的表格、主頁面、腳本、XML 文件源及預覽。

l         布局表格：用于對整個報表界面進行整體布局，框架性的組件，支持拖放功能；

l         主頁面：用于設置模板文件的共用屬性，如報表文件的頭、尾、背景圖片等；

l         腳本：支持對JavaScript腳本的編輯，BIRT支持事件模型，因此可以使用Java或JavaScript來編寫事件處理器，事件處理器存在于報表的生成及渲染過程，可以用于修改報表的屬性、字體顏色、數據值或調用外部代碼；

l         XML 文件源：用于查看報表模板中所用于的XML代碼，可以在這里進行XML內容的查看或編輯。

l         預覽：把報表模板快速的渲染成為HTML格式文件進行預覽。如下圖所示：

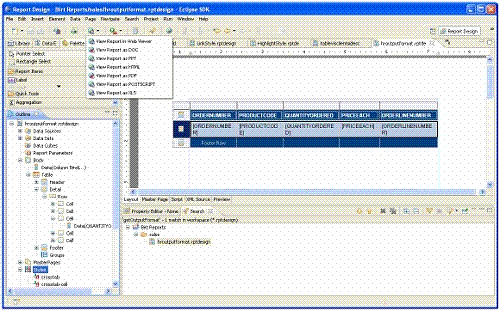

圖3 報表預覽

2．Data Explorer

在進行報表設計之前，設置好數據庫連接通常是必須的。為了方便進行數據庫的連接設置，BIRT提供了Data Explorer視圖。

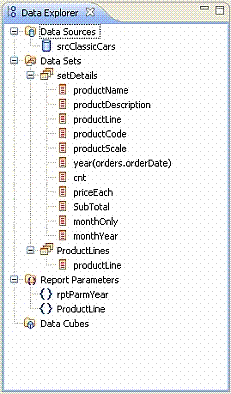

圖4 BIRT Data Explorer

這種視圖下可以允許為報表添加數據源及數據集。當然這里的數據源指是的數據庫連接。BIRT提供了對JDBC、XML、腳本數據源等等的支持。隨著BIRT 2.2的發布，將支持Web Service數據源、CSV、TSV、SSV及PSV等數據源。

而數據集可以理解為已經被執行的查詢語句并返回的記錄集。BIRT提供了一種特殊的數據集：Joint Data Set（簡稱聯合數據集）。它可以對現在的數據集進行內連接或是外連接。當使用不同的數據源的，這種功能非常的實用。

Data Explorer還可以用于添加報表參數及數據立方體。報表參數是暴露給報表模板使用人員的參數，參數傳遞相關參數值，可以個性化報表。例如，可以使用數據集參數來修改查詢語句，或使用BIRT JavaScript表達式來改變報表元素的樣式及可見性。

報表參數可以是靜態的，也可以是動態的。靜態參數是指用戶可以從預先定義好的參數值可選取值，進行相關的展示或運算，最簡單就是文本框中的靜態內容。動態參數一般指在綁定到BIRT數據集，而用戶可以從中選取某些需要的數據或記錄。

在BIRT2.2中，動態報表參數支持使用JavaScript表態式來動態顯示文本或參數值。這樣即可以動態的顯示最終用戶所傳遞的參數值。

此外，BIRT還支持聯動報表參數。可以設置二級或是三級的聯動下拉框或是List。最明顯的例子如下圖所示：

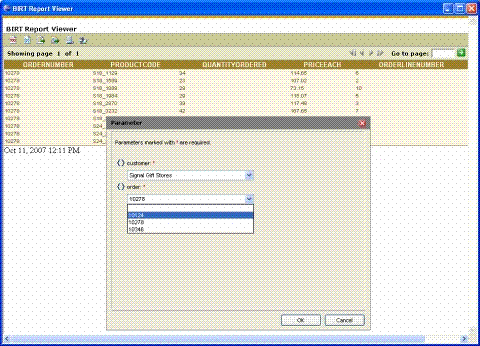

圖5 BIRT聯動報表參數

在Data Explorer視圖中可以創建數據立方體。這是BIRT2.2的新特性，可以與BIRT中的交叉報表結合使用。BIRT數據立方體是多維的，可以基于多個數據集，如下圖所示：

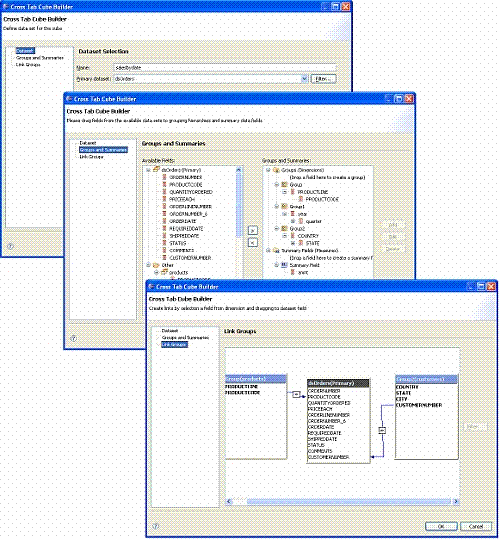

圖6  BIRT數據立方體

除了上面的特性外，BIRT還新增了兩種用于支持其它數據源的項目類型。這類數據源基于Eclipse的DTP（Data Tools Platform）項目所提供的ODA（Open Data Access）框架

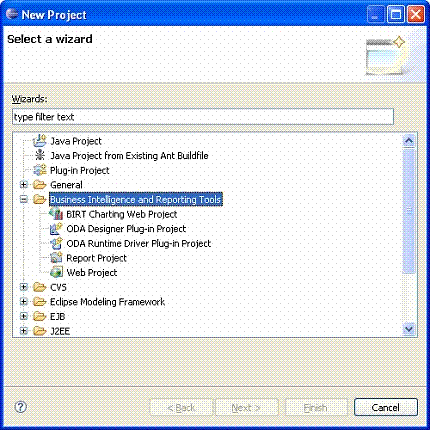

圖7  BIRT中ODA設計工具

3．Palette

BIRT Palette視圖用于給報表畫板添加報表元素。這里的元素可以代表從Data Explorer視圖中所設計的數據。Palette中的元素支持自由的拖放功能，Palette上的元素屬性可以通過屬性編輯器進行設計，也可以通過ROM（BIRT Reports Object Model）進行描述。

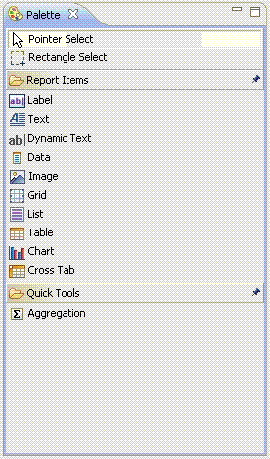

圖8  BIRT的Palette視圖

Palette包括以下一些常用的元素：

l         Label：標簽元素用于顯示靜態文本，標簽元素的外觀可以通過本地進行設置，如設置標簽元素的超級連接、字體大小等屬性；

l         Text：文本元素與標簽元素相似，只是文本元素可以顯示多行數據，更加易于格式輸出。可以在文本元素中使用腳本表達式，然后在客戶端使用標簽進行解析；

l         Dynamic Text：動態文本元素通常用于顯示CLOB數據值。CLOB數據可以通過使用BIRT Expression Builder得到數據；

l         Data：數據元素用于顯示數據源的數據，通過使用Expression Builder來操作或改變數據值。例如，數據集有包含姓列以及名列，那么可以使用Expression Builder來將姓列與名列進行合并，從而形成包含姓名的一列；

l         Image：圖片元素用于在報表模板中顯示圖片。BIRT支持通過URL獲得圖片，或是從數據庫的取得圖片（BLOB），或是從本地硬盤上獲得圖片；

l         Grid：網格元素用于布局報表中的報表元素，并進行統一的管理。例如，想在報表中顯示產品銷售數據表格，同時又想在右邊顯示一張圖表，此時則需要使用Grid來進行網格劃分，將報表分成一行兩列；

l         List：列表元素也相當于一個容器，它不同于其它容器的地方在于列表元素可以綁定到數據集上。列表元素包含頭、腳及數據部分。當渲染列表元素時，頭與腳部分一次性渲染完成，而中間的數據部分需要顯示數據集的每一行數據。數據格式可以是文本元素，也可以是表格、列表等元素；

l         Table：表格元素與列表元素相似，都可以用于顯示數據集中的數據。表格元素與HTML中的表格元素風格相似；

l         Aggregation：匯總元素是BIRT 2.2新增的元素，使用Aggregation Builder向報表添加匯總功能。Aggregation Builder提供的匯總功能大概有25項，常見的如：SUM、MIN、MAX、AVERAGE等等；

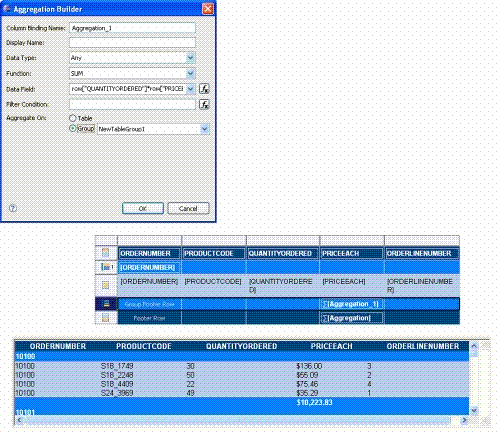

圖9  BIRT的Aggregation元素

l         Chart：圖表元素用于在報表中添加圖表。當在報表中添加了圖表元素時，Chart Builder Wizard自動進行渲染并顯示。Chart Builder Wizard用于設計圖形，并提供了三大設置區域，分別是：設置圖表類型、設置數據、設置圖表格式。BIRT提供了大量的圖表類型，同時，圖表格式可以是PNG、JPG、BMP、SVG等輸出格式。

l         Cross Tab：交叉報表元素用于顯示BIRT數據立方體中的數據。在BIRT以前的版本中，表格中列數據需要在設計時就確定，而使用交叉報表元素，則列數據與行數可以動態生成，無需在報表設計時確定。

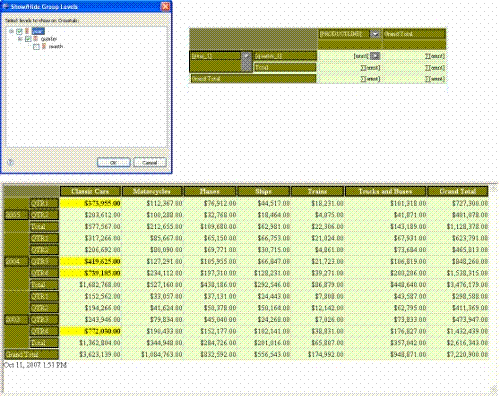

圖10  BIRT的Cross Tab元素

4．Library Explorer

Library Explorer支持從已存在的報表庫中拖放報表元素。因此，各種報表之間即可以共享一些公用的類庫元素。同時，修改其中某一公用的類庫元素，即可以修改所有的引用至此類庫元素的所有報表。例如，可以在類庫元素中保存公司的Logo，如果公司的Logo變化，則只需要修改類庫的中Logo元素即可，其它引用此Logo的報表無需修改。

圖11  BIRT的Library Explorer視圖

5．Property Editor

Property Editor視圖用于設置報表中元素的屬性。當然，每種元素的屬性都不盡相同，因此，其界面都有所變化。當然也具有共用的一些屬性，如style、width、font等等。此外，大部分元素都支持是否可見的屬性。

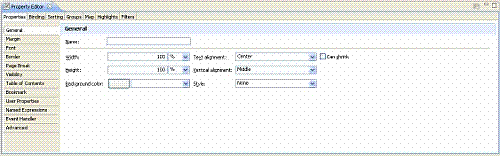

圖12 BIRT的Property Editor視圖

6．Outline

Outline視圖通過層次關系來展現報表設計的內容及其相關元素的層次關系。可以從Outline中直接選擇元素進行查看或修改，當報表設計比較復雜時，Outline是相關方便有用的輔助工具。

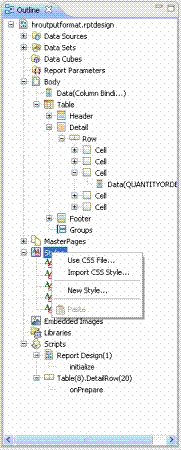

圖13  BIRT的Outline視圖

7． Miscellaneous

BIRT 2.2中提供了對同一組數據進行多種視圖或表達的功能。例如，對同一組數據，可以使用報表展示，同時還可以進行圖形的展示。

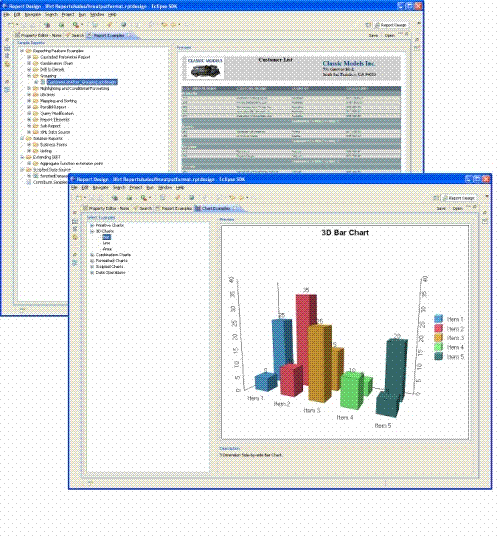

圖14  BIRT的Miscellaneous視圖
