在Eclipse RCP中開發JFreeChart示例
RCP，就是Rich Client Platform的縮寫，即富客戶平臺，是Eclipse進化的產物（自3.0版以后出現），是Eclipse組織向用戶提供的強大的開放性開發平臺，能夠使用戶方便地創建自己的基于Eclipse的應用程序，并且這些應用程序能夠得到Eclipse的底層支持。更重要的是，我們可以利用Java創建象Eclipse這么漂亮的桌面程序。
有人說，
RCP一定會變得非常流行。因為
RCP，可以開發界面象Eclipse這樣漂亮的桌面程序。那就來做一個JFreeChat的示例吧。
一、下載JFreeChart包
1.
http://www.jfree.org/jfreechart/
2.用到的包：（注，我的開發環境是eclipse3.2）
jcommon-1.0.10.jar
jfreechart-1.0.6.jar
jfreechart-1.0.6-experimental.jar
jfreechart-1.0.6-swt.jar
swtgraphics2d.jar
二、新建項目
在Eclipse下如何建立plug-in的內容在Google上一搜一大把，有些人會覺得乏味，但是沒關系，這只是一個快速的起步。下面大致說一下。有不明白的，可以參考http://www.vogella.de/articles/RichClientPlatform/article.html#using_jars,非常的詳細
１、建完項目后記得把上面提到的JFreeChart包加入的項目“Propertires”的“Java Build Path”中。

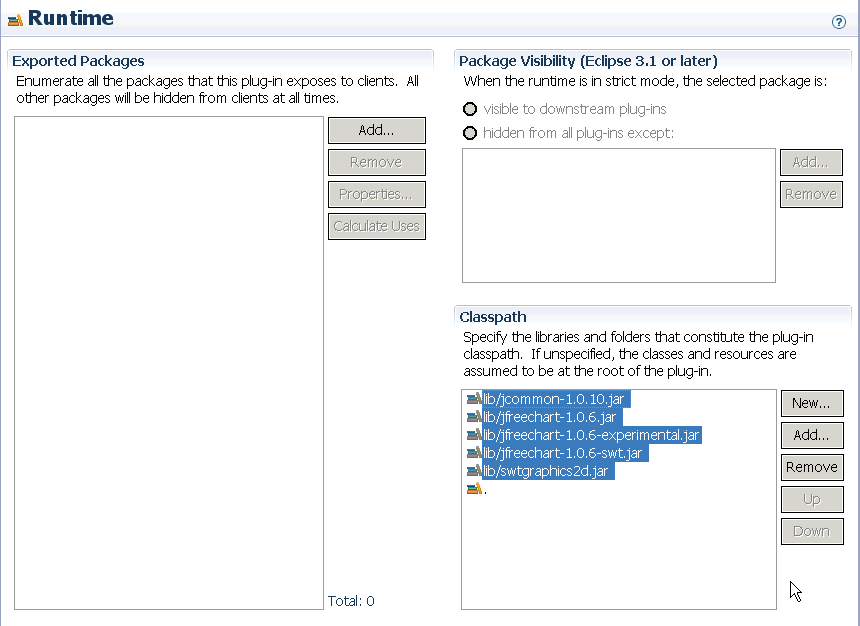

2、還需要在項目的META-INF/MANIFEST.MF文件的“runtime”中加入以上的包，不然運行時會說找不相關的類，如下圖
三、建立View
建View在上面文檔http://www.vogella.de/articles/RichClientPlatform/article.html#using_jars中5.2. Add a view to your application有講，我在這里大致上幾個圖說明一下。

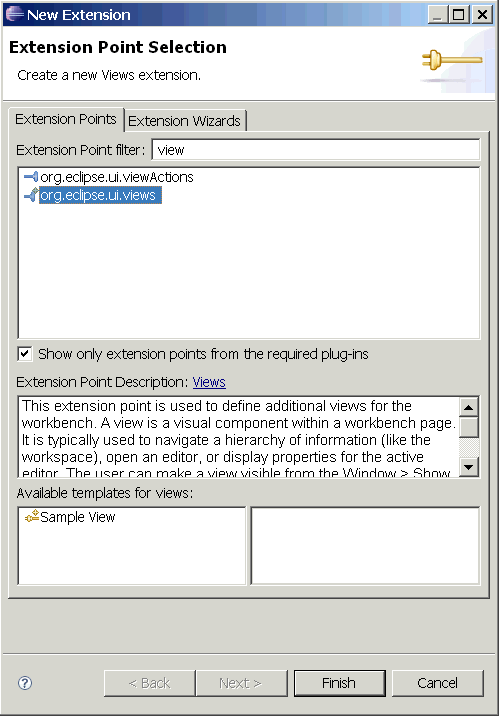

1.點擊配置文件的“extensions”，選擇"org.eclipse.views"，右鍵，》"new"》"view",

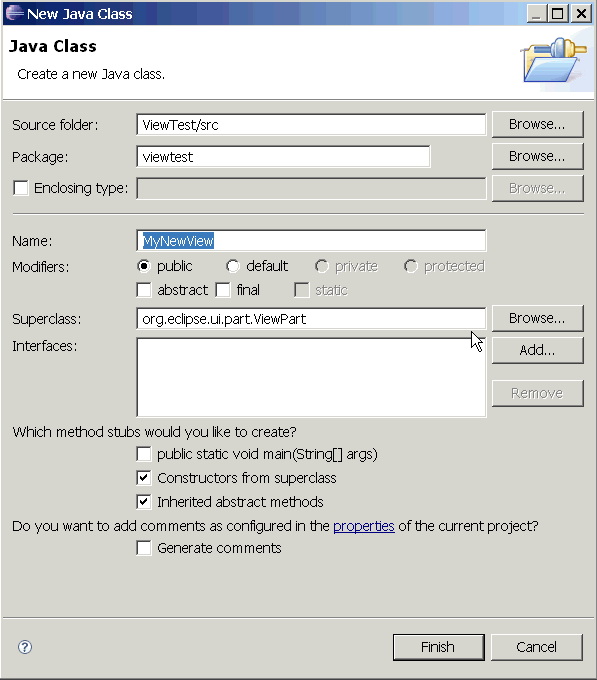

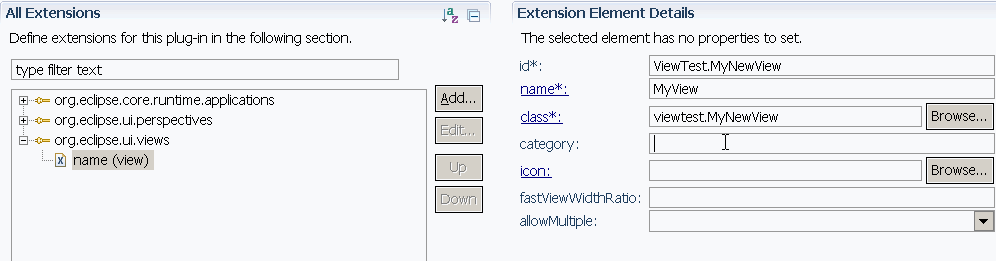

2.點擊右邊class*.;鏈接，來創建新的類
3.此類的代碼如下
package jfreechatrcp;
import java.awt.Font;
import org.eclipse.swt.SWT;
import org.eclipse.swt.widgets.Composite;
import org.eclipse.ui.part.ViewPart;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.plot.PiePlot;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.data.general.PieDataset;
import org.jfree.experimental.chart.swt.ChartComposite;
public class MyNewView extends ViewPart
{
public MyNewView() {
// TODO Auto-generated constructor stub
}
private static PieDataset createDataset() {
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue("豬肉", new Double(43.2));
dataset.setValue("牛肉", new Double(10.0));
dataset.setValue("豬肉", new Double(27.5));
dataset.setValue("羊肉", new Double(17.5));
dataset.setValue("雞肉", new Double(11.0));
dataset.setValue("鴨肉", new Double(19.4));
return dataset;
}
/** *//**
* Creates a chart.
*
* @param dataset
* the dataset.
*
* @return A chart.
*/
private static JFreeChart createChart(PieDataset dataset) {
JFreeChart chart = ChartFactory.createPieChart("肉食品消費統計圖示例", // chart
// title
dataset, // data
true, // include legend
true, false);
PiePlot plot = (PiePlot) chart.getPlot();
plot.setSectionOutlinesVisible(false);
plot.setLabelFont(new Font("SansSerif", Font.PLAIN, 12));
plot.setNoDataMessage("沒有統計數據");
plot.setCircular(false);
plot.setLabelGap(0.02);
return chart;
}
public void createPartControl(Composite parent) {
JFreeChart chart = createChart(createDataset());
final ChartComposite frame = new ChartComposite(parent, SWT.NONE,
chart, true);
}
/** *//**
* Passing the focus request to the viewer's control.
*/
public void setFocus() {
}
}
4.修改Perspective類，使程序能夠運行
package jfreechatrcp;
import org.eclipse.ui.IPageLayout;
import org.eclipse.ui.IPerspectiveFactory;
public class Perspective implements IPerspectiveFactory {
public void createInitialLayout(IPageLayout layout) {
layout.addView("jfreechatrcp.MyNewView", IPageLayout.TOP,IPageLayout.RATIO_MAX, IPageLayout.ID_EDITOR_AREA);
}
}
5.運行程序
META-INF/MANIFEST.MF》》Launch as Eclipse application

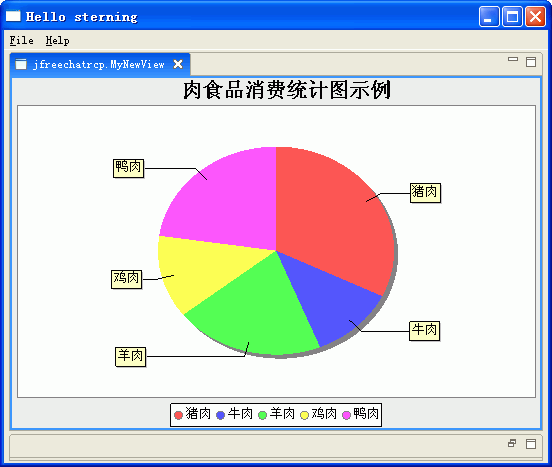

四、結果
源代碼jfreechatRCP.rar,請自行下載jfreechart包
參考文獻
http://www.vogella.de/articles/RichClientPlatform/article.html#firstplugin
http://www.vogella.de/articles/EclipseJFreeChart/article.html
