1.簡介
Entry Point是SCA中模塊的“入口”。模塊可以通過Entry Point將自身定義好的組件(Component)發布成一個可供外部遠程訪問的服務，這所謂的“遠程服務”都是通過一些標準的協議進行訪問的，最常見的就是Web服務，所以我們可以這樣去理解Entry Point：
Entry Point是將SCA組件發布成各種可供標準遠程技術所訪問模型，這里的遠程訪問技術可以是Web Service,JMS或者EJB等。
在這篇文章中，我將介紹如何使用Balto SCA容器，利用Entry Point來將已有的組件發布成一個可用Web服務。對SCA中組件的概念不明白的讀者可以先看看SCA程序設計系列的第一篇《本地服務》，或者可以看一下《淺談SCA》，都能幫助你理解一些SCA基本的概念。
2.如果定義Entry Point
Entry Point的定義是寫在sca.module文件中的，它的XML格式如下：
<
entryPoint?
name
="xs:NCName"
?multiplicity
="0..1?or?1..1?or?0..n?or?1..n"
?
>
*
???? <
interface
.interface-type
/>
??? ?<
binding
.binding-type?uri
="xs:anyURI"
/>
+
???? <
reference
>
wire-target-URI
</
reference
>
</
entryPoint
>
下面簡單介紹一下Entry Point的XML文章中各個元素以及屬性的含義:
首先是entryPoint的屬性name,這個屬性是表示的是該Entry Point的名稱。
interface元素是指entryPoint對應的接口。（讀者可以看一下《本地服務》，了解更多interface的信息）
binding元素表示entryPoint在發布該遠程服務，采用的什么樣的遠程協議進行綁定的。通常情況下都使用的是WebService Binding，除此之外，還有Ejb，JMS的Binding。
reference元素是指該Entry Point將哪個組件做為遠程服務發布的實際調用對象。或者我們理解為：將哪個組件做為遠程服務發布了出去。
在這一篇文章中我們只討論基于Web服務的綁定方式，所以整篇文章中所提到的Binding，都是WebService Binding。
組件通過Entry Point發布出去后，外部就可以通過Entry Point所設置的Binding的具體網絡協議對該組件進行訪問。也就是說，如果我們想要使本地的一些Java類發布成一個Web Service，那在SCA容器中，只需要將這個Java類做成組件，然后再發布成Web服務綁定的Entry Point；同樣我們還可以把它發布成EJB的形式。更重要的是，如果我們在Entry Point中，指定了多種Binding方式，那該組件服務就可以通過多種遠程協議進行訪問。
3.示例
為了證明Entry Point的確能夠幫助開發人員簡單地發布Web 服務，這里我們來一個示例工程。
示例工程代碼下載
。
準備工作：
下載WTP 1.0
，
下載Balto SCA
。

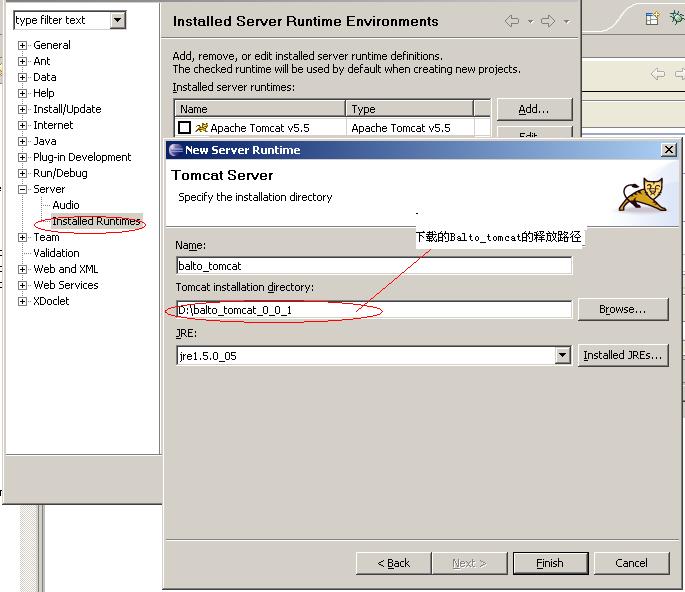

首先我們將下載好的Balto SCA容器釋放到某處，然后在WTP的首選項中，找到Server項，然后添加一個Tomcat 5.5 Runtime,路徑指向剛才釋放的Balto SCA的地方：
小貼士：在上一篇文章《ExternalService應用》中我已經提到了，Balto?SCA是整合了Tomcat，Balto本身就是一個Tomcat容器，只是修改了Tomcat的一些信息，能對部署的Web應用進行SCA方面的一些管理，所以使用Balto?SCA就像使用Tomcat一樣。

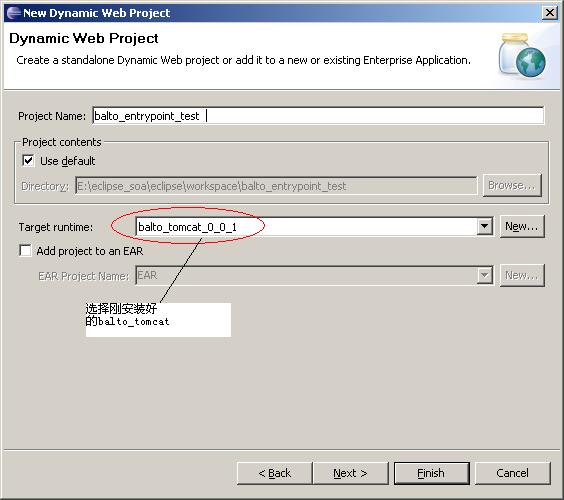

在WTP中新建一個動態Web工程，取名為balto_entrypoint_test
然后我們建立一個接口Cat：
@Remotable
public
?
interface
?Cat?{
????
int
?getAge();
????
????
float
?getWeight();
????
????String?getName();
????
????AppearanceTypeImpl?getAppearance();
????
????String?callingIt(String?name);
}
注意，該接口我們利用了SCA的Remotable標簽進行標識，這是因為Balto?容器中，對Entry?Point所指定的組件接口是有一定要求的，該要求就是要這個組件是一個遠程的，所以這里我們需要構建一個Remotable的組件接口
接下來我們做一個類MyCat，實現Cat接口，并且指明該MyCat是一個組件，而服務則接口則是Cat接口，也就是在MyCat類上標明@Service 標簽（不明白的讀者可以看SCA程序設計第一篇文章 《本地服務》）
@Service(Cat.
class
)
public
?
class
?MyCat?
implements
?Cat?{
????
public
?
int
?getAge()?{
????????
return
?
1
;
????}
????
public
?
float
?getWeight()?{
????????
return
?
10.89f
;
????}
????
public
?String?getName()?{
????????
return
?
"
DuoDuo
"
;
????}
????
public
?AppearanceTypeImpl?getAppearance()?{
????????AppearanceType?app?
=
?AppearanceFactory.eINSTANCE.createAppearanceType();
????????
????????EyesType?eyes?
=
?AppearanceFactory.eINSTANCE.createEyesType();
????????
????????CoatType?coat?
=
?AppearanceFactory.eINSTANCE.createCoatType();
????????
????????eyes.setColor(
"
Deep?Blue
"
);
????????
????????coat.setColor(
"
White
"
);
????????coat.setHeight(
"
Height
"
);
????????
????????app.setCoat(coat);
????????app.setEyes(eyes);
????????
return
?(AppearanceTypeImpl)app;
????}
????
public
?String?callingIt(String?name)?{
????????
return
?
"
Hello?
"
?
+
?name?
+
?
"
?,?MIAO~~~
"
;
????}
}
好了，上面的創建好的Cat接口以及MyCat實現類，已經為我們的整個SCA模塊生成了一個可用的Component了。
Balto在解析Java Annotation的時候，如果發現了@Service標簽，就會主動將這個類注冊成為一個Component，并且，該Component的名字是它對應的服務接口的名字，這里也就是Cat。
接下來就是要將這個Component接到Entry Point上，并通過Web服務發布出去。
在工程的src下新建一個sca.module文件（必須在src下），我們在文件中寫入：
<?
xml?version="1.0"?encoding="ASCII"
?>
<
module?
xmlns
="http://www.osoa.org/xmlns/sca/0.9"
????xmlns:v
="http://www.osoa.org/xmlns/sca/values/0.9"
????name
="balto_entryPoint_test"
>
????
<
entryPoint?
name
="Cat"
>
????????
<
interface
.java?interface
="org.uxteam.balto.test.Cat"
?
/>
????????
<
binding
.ws
????????????port
="http://localhost:8080/balto_entrypoint_test/sca/services/LookingCat?
????????????????? wsdl#wsdl.endpoint(LookingCatService/LookingCatServiceSOAPBinding)"
?
/>
????????
<
reference
>
Cat
</
reference
>
????
</
entryPoint
>
</
module
>
這個就是我們所定義的Entry Point：
Web服務名 : Cat
interface：java接口，接口類是Cat接口
binding ：Web服務綁定，但后面port給出的信息在目前的Balto版本中是不會關心的。
reference：指定了我們剛才建立的Cat組件。
現在我們打開WTP的Server視圖：
新建一個Server，Runtime就是我們的Balto，然后再將剛做的balto_entrypoint_test工程加入到server中，啟動！

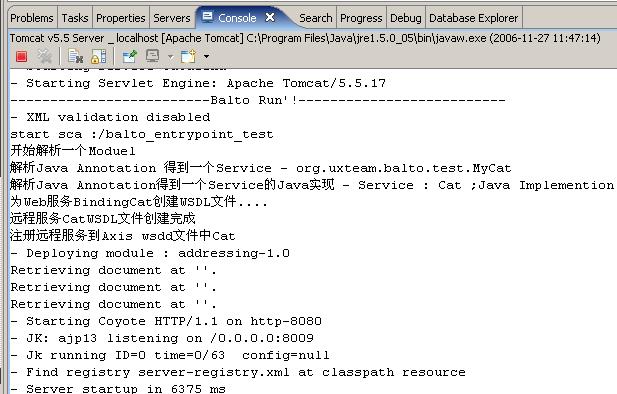

我們會發現在控制臺打出了一些信息，如果沒有發生異常，Balto SCA容器就算是啟動成功了：
測試Web服務
我們現在需要測試一下發布出去的Web服務是否能用。
首先，打開WTP的Web服務測試Web頁面：

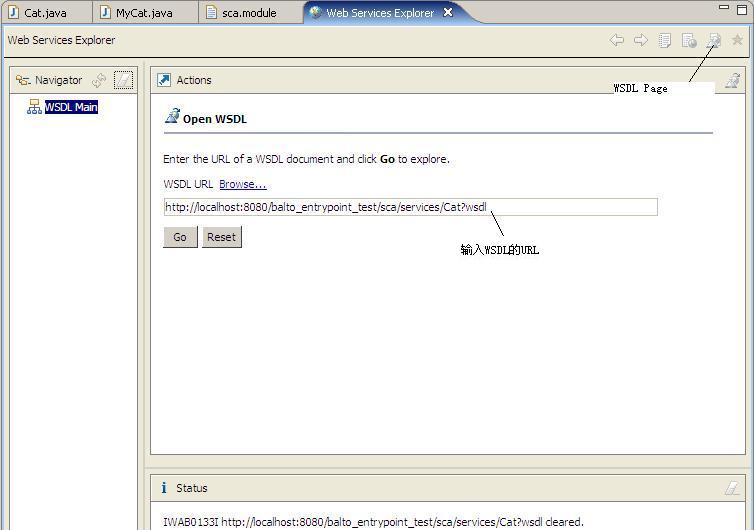

然后選擇WSDL Page項，我們會發現一下的一個界面，在文本中輸入：
http://localhost:8080/balto_entrypoint_test/sca/services/Cat?wsdl
小貼士：Balto容器在處理Web服務使用的是Axis2，也就是說純粹的是通過Axis2的Servlet來處理Web服務請求的，所以，Balto在Web應用啟動的階段，為這些輸入SCA管理范圍內的Web應用，動態加入了Axis2，而由于目前Balto并不完善，所以在處理Servlet-Mapping的時候，都默認給出了“/sca/services”做為Web服務映射的URL。從上面這段URL可以看出，這是一個請求WSDL文檔的URL。

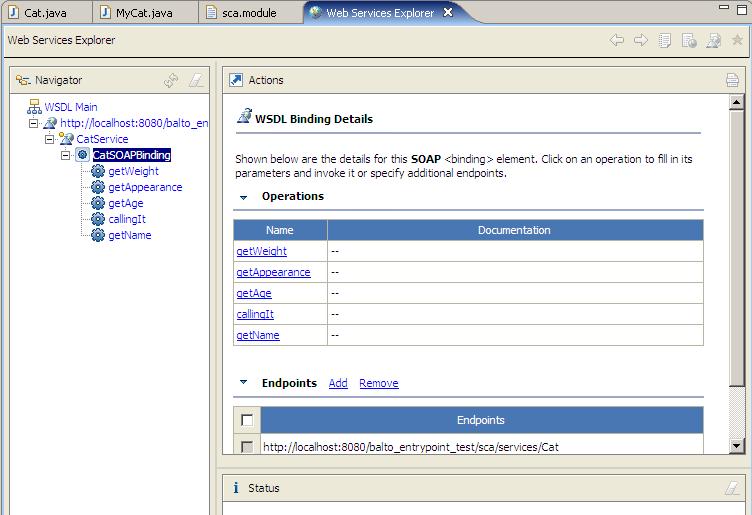

點擊GO后我們發現在頁面左側出現了一個樹形結構的東西。點開它，呵呵，看見了沒，我們發布的Web服務方法全在這兒呢。

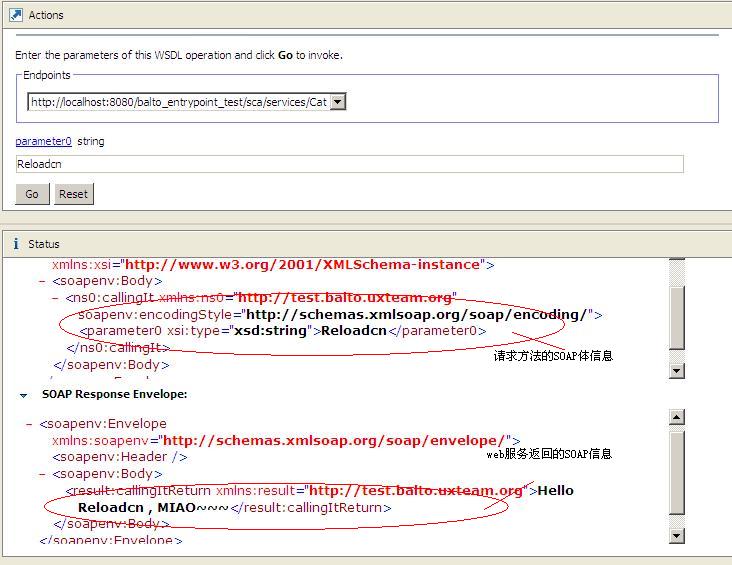

隨便選擇一個，然后在右側輸入參數后點擊GO。成功后在Status中我們可以點開Source，查看一下返回的SOAP相信信息。我們拿callIt做個例子：
信息準確無誤，成功了。
4.小結
我們這里所提到的Entry Point是在SCA 0.9規范中給出了，而在0.9版本后，Entry Point已經改名了．
通過Entry Point這種＂暴露服務＂方式，開發人員能夠很容易地將自己的Component注冊成為一個遠程可用的服務，這正是SOA中所提出的那樣：服務是可運行在獨立節點上的，利用規范的接口描述，讓消費者能夠在任何地方訪問到．SCA中所提出的Entry Point其實就是一個獨立服務的訪問入口，所以在SCA規范的0.9版本以后Entry Point這個名詞就沒有再沿用，而是支持將它改為了Service，這更能準確地表明它的性質吧．
本文中并沒有具體講解如何使用XSD中的復雜類型來作為Web服務中的類型，但示例工程中是有的，有興趣的朋友可以看一看．
本人文筆有限，有什么不對的地方還請大家指出，謝謝收看，再見。
