1、概述
Android Explorer（以下簡稱AE）是
Android操作系統上的一個資源管理器程序，類似Windows上的資源管理器,它具備對Android上文件系統進行層次瀏覽、明細展示、文件管理的能力。
由于Android主要應用于智能手機、嵌入式設備等，考慮到此類設備屏幕小的特點，AE程序的UI采用了Hildon風格的布局，幾個主要特征就是下部為工具條、上部為狀態條、左上角為菜單及中部為客戶區(AE客戶區中左部為目錄樹組件、右部為明細列表組件)。
同時，為滿足所需功能的要求，AE沒有采用Android平臺本身的組件庫，而是采用了
LWC-一個支持J2SE/J2ME/Android平臺的Java UI Light Weight Libaray，LWC的特點是輕量級、所含組件豐富、適合復雜的商業與企業應用。
因此，本需求是建立在采用Hildon(
GG,
eg)格局與LWC組件庫基礎上的。

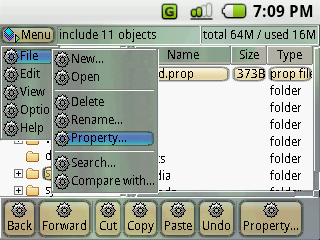

目前AE的UI界面：
2、總體需求
1）、時尚美觀、有個性有創意、簡潔易懂；
2）、色調與Android M5RC14版(
Screenshots)UI接近；
3）、語言為English。
3、具體需求
1）、圖片
Picture Name Description
MainBackground AE主界面背景，320*215 240*295 480*295 320*455
AboutBackground 關于窗體背景，200*120
2）、圖標
Icon Name 16*16 24*24 64*64 Description
App * * AE圖標，體現Android Logo與AE Logo
Menu * 左上角菜單
提示信息
Icon Name 16*16 24*24 Description
Information * 提示信息窗體右上角圖標
Success * 成功標志
Failure * 失敗標志
目錄樹
Icon Name 16*16 Description
Root * 根，體現搭載Android的手機
Folder Open * 目錄，打開狀態
Folder Close * 目錄，關閉狀態
File * 文件
Toggle On 目錄打開時左側-狀圖標，表示收縮，Only 9*9，XP中為右方向空白三角符
Toggle Off 目錄關閉時左側+狀圖標，表示展開，Only 9*9，XP中為右下角實心三角符
一級菜單
Icon Name 16*16 24*24 Description
File * 文件
Edit * 編輯
View * 視圖
Option * * 設置
Help * * 幫助
About * * 關于
File菜單
Icon Name 16*16 32*32 Description
New... * 新建
Open * 打開
Delete * 刪除
Rename * 重命名
Property... * * 屬性
Search... * 搜索
Compare with...* 比較
Edit菜單
Icon Name 16*16 32*32 Description
Undo * * 撤消
Cut * * 剪切
Copy * * 拷貝
Paste * * 粘貼
Copy to... * 拷貝至
Move to... * 移動至
Select all * 選擇所有
Inverse select * 反向選擇
View菜單
Icon Name 16*16 32*32 Description
ToolBar * 工具條
StatusBar * 狀態條
Sort by Name 以下4個用向上三角符表示遞增排序
Sort by Size 用向下三角符表示遞減排序
Sort by Type Only 9*9
Sort by Date
Back * * 后退
Forward * * 前進
Up Layer * 向上
Refresh * 刷新
備注：
一級菜單24*24圖標為菜單項圖標，
16*16圖標為彈出窗體左上角圖標；
二級菜單16*16圖標為菜單項圖標及工具條按鈕正常狀態圖片非透明部分，
32*32圖標為工具條按鈕按下狀態圖片非透明部分；
所有圖片、圖標為png格式，文件名為上表格左側英文欄名稱；
具體含義可進一步參考Windows的資源管理器-Explorer。
4、進度計劃
4/1-4/2 UI設計初版
4/3 討論修改
4/4-4/6 UI設計修改版
4/7 討論修改
4/7-4/9 UI設計完成
4/6-4/10 AE文檔、提交作品

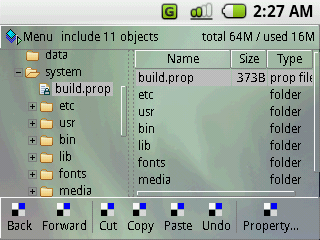

附討論圖片：
最終UI效果：

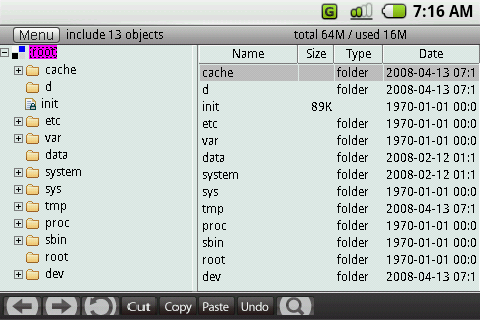

HVGA-L

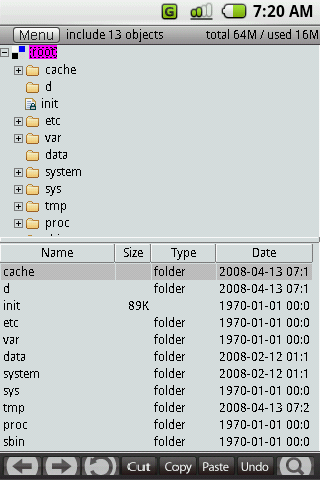

HVGA-P

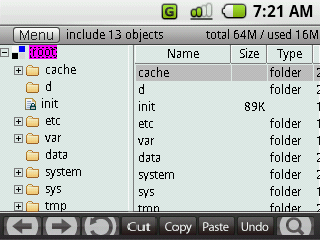

QVGA-L

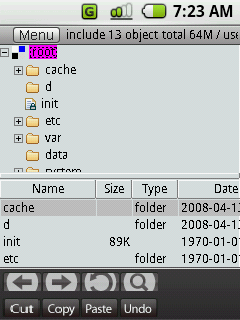

QVGA-P

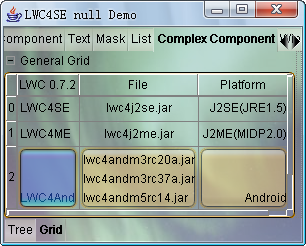

Light Weight Component Library 0.7.2
1、版本
2、特性
1)、輕量級組件庫，根據所使用組件種類數及圖片情況，大小為100~300K；
2)、豐富的組件，包含樹、網格等復雜組件，可實現復雜的商業、企業應用UI；
3)、組件庫自適應屏幕尺寸與字體大小，讓你的應用能支持從PDA、手機及嵌入式等各種設備；
4)、支持觸寫筆、Push/Pull滾動、焦點切換可支持搖桿方式、Tab方式或是兩者相結合的方式；
5)、組件支持透明、非透明與背景圖，配合圖片設計可實現簡潔、美觀與時尚的UI；
6)、良好的設計構架與類構架，并采用MVC模式設計；
7)、命名、概念及API接口大多與AWT、Swing一致，能使有一定Java開發基礎的人員快速上手；
8)、純Java,支持J2SE,J2ME,Android。
3、主要類與組件
1)、6個布局類:
邊框布局/Border Layout
流水布局/Flow Layout
網格布局/Grid Layout
列表布局/List Layout
比列布局/Percent Layout
光柵布局/Raster Layout
2)、52個組件:
單行標簽/Single Line Label
多行標簽/Multilines Label
標準按鈕/Standard Button
Win風格按鈕/WinStyle Button
位圖按鈕/Bitmap Button
狀態按鈕/Status Button
加速按鈕/Speed Button
選取框/CheckBox
單選框/RadioBox
單選組合/Radio Group
組合框/ComboBox
直線/Line
單行文本/Single Line Text
多行文本/Multilines Text
密碼文本/PasswordText
超鏈接/Hyperlink
掩碼/Mask
普通列表/General List
選取列表/CheckList
放大選擇項列表/Zoom Select List
放大選擇項選取列表/Zoom Select and CheckBox List
視圖列表/View List
分隔組件/SplitPan
普通樹/General Tree
選取樹/CheckTree
普通網格/General Grid
層次網格/Tree Grid
伸縮組件/Extender
邊框/Border
面板/Panel
邊框面板/BorderPan
標題邊框/TitledBorder
圖像/Image
圖像畫板/Image Canvas
定時器/Timer
布爾編輯/Bool Editor
滑塊/Slider
組件列表/CompList
菜單/Menu
菜單條/MenuBar
工具條/Toolbar
狀態條/StatusBar
進度條/Progress
滾動條/ScrollBar
滾動板/ScrollPan
滾動面板/ScrollPanel
模式窗體/Modal Window
MDI子窗體/MDI Child Window
空對話框/Blank Dialog
顏色對話框/Color Dialog
字體對話框/Font Dialog
文件對話框/File Dialog
