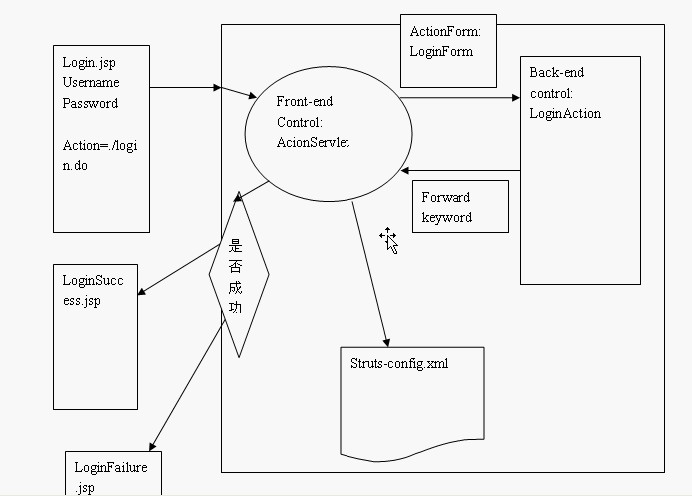

上次登錄實例的工作原理圖

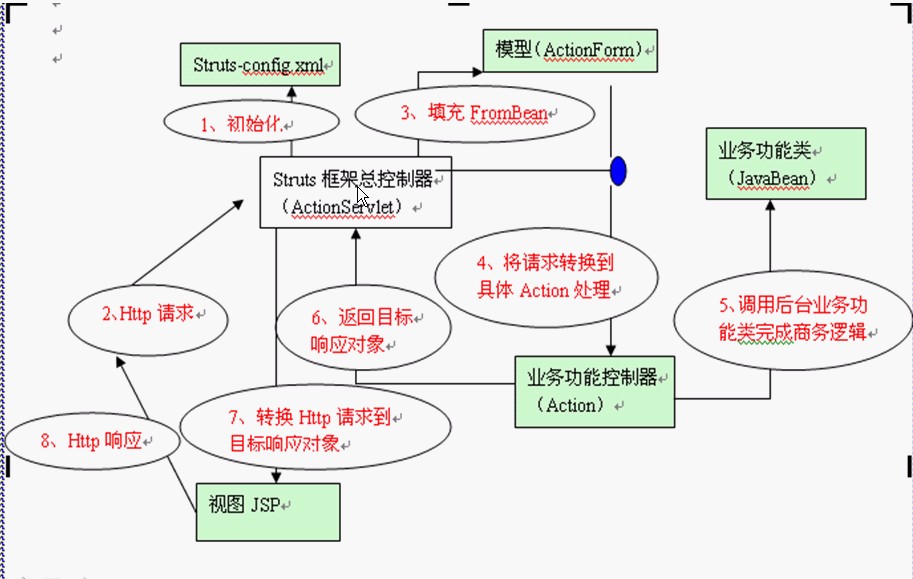

struts工作原理圖


step1：讀取配置（初始化ModuleConfig對象）
             Struts框架總控制器（ActionServlet）是一個Servlet，在web.xml中配置成自動啟動的Servlet。讀取配置文件（struts-config.xml）的配置信息，為   不同的Struts模塊初始化相應的ModuleConfig對象：ActionConfig、ControlConfig、FormBeanConfig、ForwardConfig、MessageResourceConfig
step2：發送請求
            用戶提交表單或調用URL向WEB應用服務器提交一個請求，請求的數據用HTTP協議上傳給WEB服務器。
step3:   填充FORM（實例化、復位、填充數據、校驗、保存）
            （*.do請求）從ActionConfig中找出對應請求的Action子類，如沒有對應的Action，控制器直接轉發給JSP或靜態頁面。如有對應的Action且這個Action有一個相應的ActionForm，ActionForm被實例化并用HTTP請求的數據填充其屬性，并且保存在Servlet Context中（request或session中），這樣它們就可以被其他Action對象或者JSP調用。
step4： 派發請求
           控制器控制配置信息ActionConfig將請求派發到具體的Action，相應的FormBean一并傳給這個Action的execute（）方法。
step5： 處理業務
           Action一般只包含一個execute方法，它負責執行相應的業務邏輯（調用其他業務模塊）。完畢返回一個ActionForward對象，控制器通過該ActionForward對象來進行轉發工作。
step6：  返回響應
          Action根據業務處理的不同結果返回一個目標響應對象給總控制器，該目標響應對象對應一個具體的JSP頁面或另一個Action。
step7： 查找（翻譯）響應
           總控制器根據業務功能Action返回的目標響應對象，找到對應的資源對象，通常是一個具體的JSP頁面。
step8： 響應用戶
         用戶目標響應對象（JSP）將結果頁面展現給用戶。

PS:以上配置工作可以通過Myeclipse直接給項目添加Struts功能！
不過第一次學習，建議大家還是和我一樣配置以上信息，可以加深印象和理解。
