          FUMO (Firmware Update Management Object) 手機終端用來固件升級的協議。協議主要規定了一下方面:

          1 FIRMWARE UPDATE MANAGEMENT OBJECT PARAMETERS. (路徑和節點)

          2 BEHAVIOR ASSOCIATED WITH THE MANAGEMENT OBJECT (執行升級和下載的命令以及 ALERT

          3 CLIENT INITIATED FIRMWARE UPDATE ( 手機自行發起的固件升級的一些規定 )

          ?

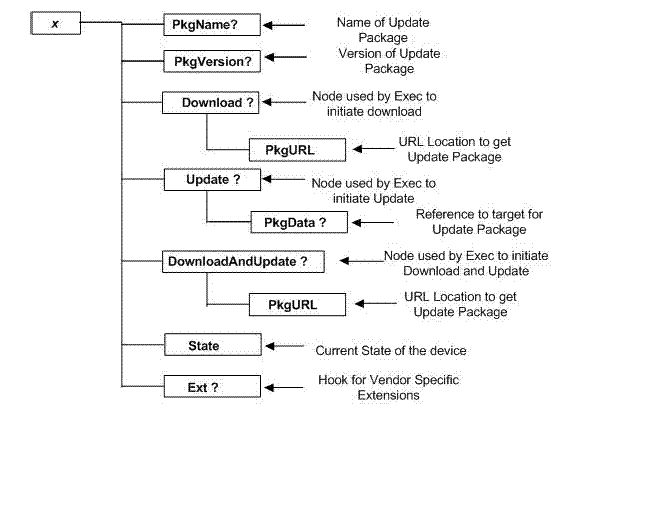

          1 FIRMWARE UPDATE MANAGEMENT OBJECT PARAMETERS


          ?

          總共定義如上節點

          ?

          PKNAME: 升級包名字

          Pkgversion: 升級包版本

          Download :用來執行初始化下載的節點

          PKGURL: 初始化下載時存儲的下載地址的節點

          Update: 用來執行升級的節點

          Pkgdata: 用來提供升級包數據的節點

          Downloadnadupdate :用來初始化下載和升級的節點

          ??? Pkgurl : 初始化下載時存儲的下載地址的節點

          State :手機當前升級過程中的狀態。

          Ext :廠商自己定義的擴展節點

          ?

          根據實現不同, FUMO 可以選擇 Downloadnadupdate 也可以選擇 downd and upate 2 個節點的組合來實現固件的升級 ( 先下載,把下載的東西放在 X/update/pkgdata 里面,然后執行升級 )

          ?

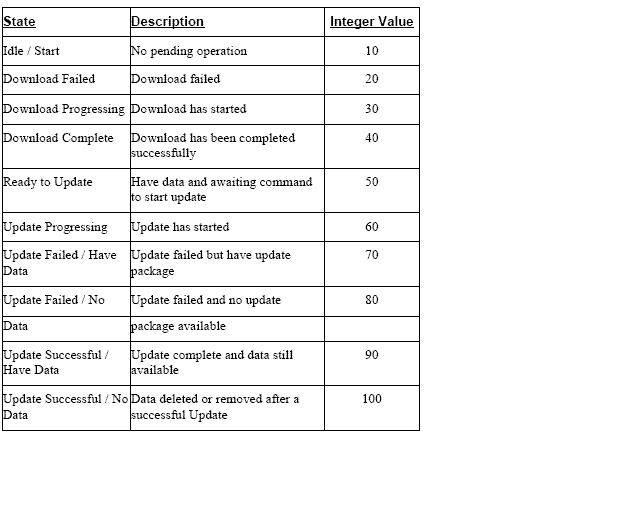

          State 有一下狀態

          FUMO_2_STATE.GIF?

          升級成功返回 100 ,根據返回的不同狀態,來與 SERVER 交互。

          ?

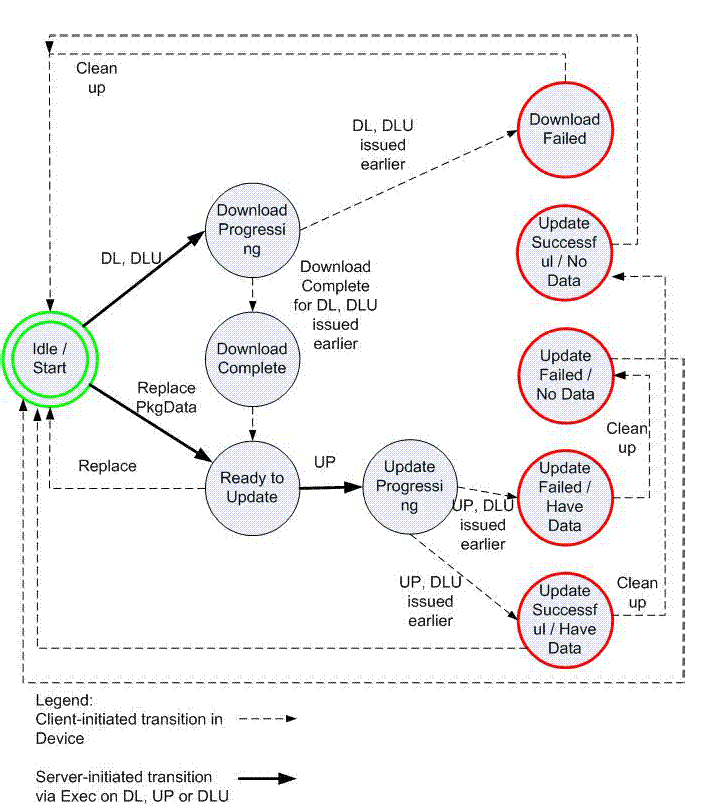

          Fumo 規定的升級過程中的流程

          ?

          FUMO_3_FLOW.GIF?

          ?

          ? FUMO 從初始化下載到最后成功然后清除掉下來后的升級包的全過程,

          ?

          ?

          2 BEHAVIOR ASSOCIATED WITH THE MANAGEMENT OBJECT

          ?

          FUMO 在執行的開始,假定手機采用先 download 然后 update, 先把升級包的 URL SERVER 發過來 , 手機先自行 replace 命令把 URL 放在 Download/PkgURL 下面,然后執行 exec 命令把包下載到 update/PkgData 下面,(有的 FUMO 實現廠商采用差分包方法升級)在 update 的時候直接執行 exec 執行升級。

          ?

          ?

          ?

          ?

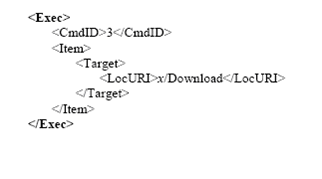

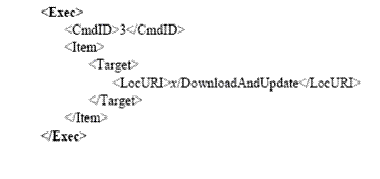

          以下分別是執行了 2 個 exec 分別在執行 download downloadandupdate.

          FUMO_5_DOWNLOAD_AND_UPDATE.GIF?

          ?

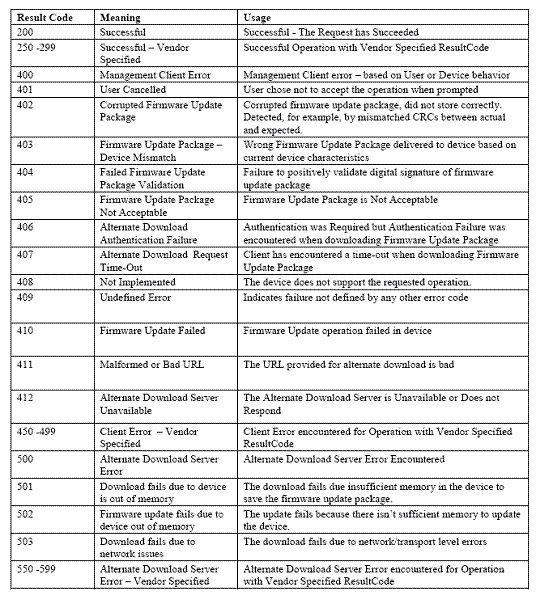

          下圖是手機在進行升級過程中返回給 SERVER 的一些結果,都是用數字來表示, server 可以根據這些返回碼來判斷終端在升級過程中哪一步執行失敗。

          ?

          ?

          ?FUMO_6_RESULTCODE.GIF ?

          ?

          ?

          ?

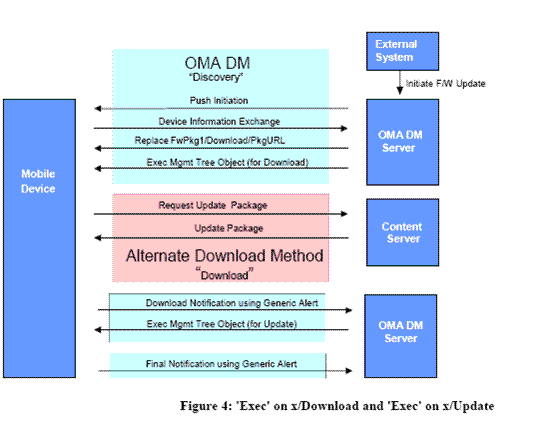

          下圖是一個終端在執行一個 download 過程和一個 update 過程的流程圖,此圖能夠清晰的顯示出 DM command fumo 的節點如何交互的。

          FUMO_7_FLOW_D_U.GIF?

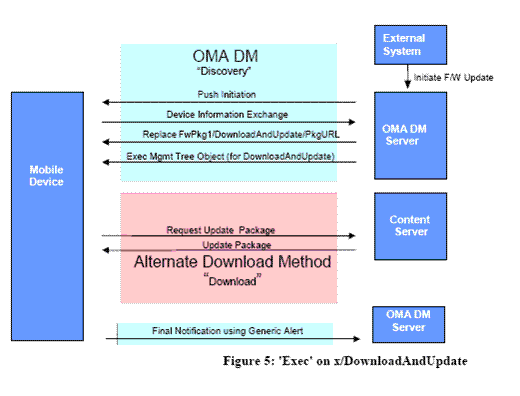

          下圖是一個直接的 DownloadAndUpdate 的過程。手機一般會選擇這兩種的中的一種方式。

          FUMO_8_FLOW_DANDU.GIF?

          3 CLIENT INITIATED FIRMWARE UPDATE

          其實這是 CP 協議的一部分內容,在下一篇文章會詳細的描述 cp 協議的一些東西, cp 協議想關聯有好幾協議。

          posted on 2006-12-08 15:43 小小程序程序員混口飯吃 閱讀(2199) 評論(4)  編輯  收藏 所屬分類: 通信知識

          評論:
          # re: FUMO協議概要分析 2007-02-15 16:26 | 崇拜者
          小弟剛接觸FUMO,有很多疑問。希望前輩能不吝賜教!!!
          FUMO的測試是不是用SCTS呀?這個東西怎么用?特別是add new Client/Server device的時候得參數是怎么設置的?先謝謝了!!!
            回復  更多評論

          # re: FUMO協議概要分析 2007-02-28 17:51 | loocky
          大家可以一起學習  回復  更多評論

          # re: FUMO協議概要分析 2008-03-11 18:54 | 初學者
          前輩啊,我也是剛接觸DM什么東西都不懂,希望以后能多象你請教
          你可要回復我哦。  回復  更多評論

          # re: FUMO協議概要分析 2011-11-03 10:29 | 財富
          資料很少 很有用   回復  更多評論
