1. 引言
溫度監測系統廣泛應用于對溫度敏感的工業、農業、醫學等現場，如通信基站機房、礦井、糧倉、智能家居等環境中。傳統的溫度監測系統需在所監測區域布置大量的信號傳輸線，體積寵大，成本相對較高，且不能實現遠程監測。如何解決傳統溫度監測系統采用的有線網絡所帶來鋪設、維護等諸多不便已成為目前研究的熱點。本文提出一種基于ZigBee模塊技術的遠程溫度監測系統，能有效解決上述的問題。ZigBee無線模塊是一種低功耗、低成本、低速率、低復雜度的雙向的無線通信技術，它是無線傳感網絡的主流技術。以ZigBee技術組成無線溫度傳感器網絡，由部署在監測范圍內的微型溫度傳感器節點通過無線電通信構成的一個多跳的自組織網絡，能夠?qū)崟r地感知、收集和處理網絡覆蓋范圍內的溫度信息，并通過匯聚節點處理并發布在服務器Web網頁上，用戶可以登陸網頁進行實時監控。
2.系統總體結構
2.1 系統的結構
本系統采用ZigBee模塊自組網的特性，測溫節點與協調節點節點自動組成一個星型網進行通信，移動終端（手機、平板電腦以及個人電腦）通過連接指定網絡后通過Web瀏覽器訪問溫度數據的網頁面顯示界面。如圖1所示。

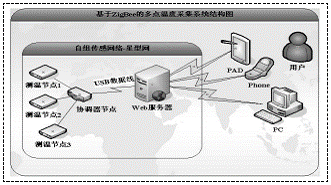

圖1 系統框圖
2.2 系統的功能
本系統分為三大模塊：1）溫度感知模塊；2）控制處理以及射頻收發模塊；3）數據接收顯示模塊。主要有兩大功能：1）環境溫度數據無線ZigBee數據采集功能：測溫節點自動對所探測環境的溫度進行ZigBee數據采集，通過無線傳輸?shù)姆绞桨巡杉降臏囟葦?shù)據都發送給協調器節點。2）環境溫度數據遠程實時監測功能：系統采用的是B/S（Browser/Server）結構，只需一個可以訪問網頁的終端即可遠程監測環境溫度數據。另外可以在網頁顯示界面上按需設置監測環境溫度的上限值和下限值，環境溫度一旦超過所設置的上限值或者低于設置的下限值就會有相對應警報提醒。
3.硬件設計
本系統采用TI公司開發的2.4GHz ZigBee片上系統解決方案CC2530的無線單片機方案。

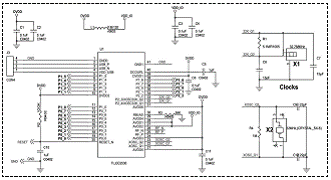

圖2 CC2530電路
TI公司免費提供了ZigBee聯盟認證的全面兼容IEEE802.15.4與ZigBee2007協議規范的協議棧代碼和開發文檔，并為提供了豐富的開發調試工具。CC2530 結合了領先的RF 收發器的優良性能，業界標準的增強型8051 CPU，系統內可編程閃存，8-KB RAM 和許多其他強大的功能。
CC2530 具有不同的運行模式，使得它尤其適應超低功耗要求的系統。CC2530具有21個可用I/O、4個定時器、ADC 、隨機數發生器、AES加密/解密內核、DAC、DMA、Flash控制器、RF射頻收發器等眾多外設。
節點硬件設計：測溫的節點由CC2530與DS18B20數字溫度傳感器組成，采用電池進行供電。CC2530通過單總線通信協議控制DS18B20數字溫度傳感器并獲取實時的環境溫度值，再發送到協議器節點。DS18B20數字溫度傳感器與CC2530接口示意圖如圖3所示。

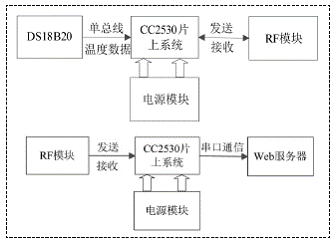

圖3 硬件框架圖
協調器節點直接由上位機通過USB數據線供電。協調器節點接收所有測溫節點發送過來的數據，經過片內程序進行數據處理后，通過CC2530 ZigBee開發底板USB口把數據上傳到上位機。
4.軟件設計
系統組成ZigBee數傳模塊星形拓?fù)浣Y(jié)構的網絡通信，涉及到協調器與終端節點的編程。協議器負責建立網絡并進行維護，接收各不同的終端節點發送過來的溫度信息融合后再進行控制。終端節點必須加入?yún)f(xié)調器組建的網絡中，并開始定期采集溫度并發送到協調器上。協調器把融合后的溫度經過串口發布在Web服務器上，供指定用戶登陸站點進行訪問。
協調器上電后，根據編譯時指定的參數，選擇適合當前通信環境的網絡號以及信道來建立星形網。協調器的程序圖如圖4所示。

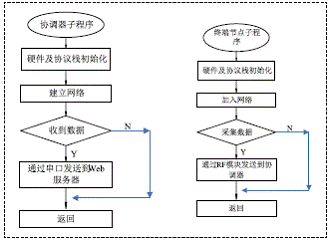

圖4 協調器與終端節點軟件流程圖
終端節點上電并初始化硬件以及協議棧后，會搜索是否存在著對應編號的ZigBee數傳模塊網絡，如果存在則加入對應的無線網絡，然后啟動定期采集溫度數據，并發送至協調器。W e b服務器顯示界面是基于M y E c l i p s eEnterprise Workbench 9.0平臺的，用Jsp技術實現的基于Web的串口通信方法。頁面利用Jsp技術實現了數據的顯示功能，然后利用JavaBean和Servlet在后臺獲取串口的數據，并通過Json對象將數據傳送到前端頁面。最后利用Ajax技術實現了頁面的定時自動刷新更新數據，以及利用JavaScript技術實現了頁面按鈕和功能事件的觸發。
5.顯示界面
網頁顯示界面分為數據顯示區域和參數設置區域兩大部分。顯示區域內分別顯示傳感器編號、獲取時間以及溫度值共三項數據內容。
參數設置區域里需要設置的主要參數有四個，分別是串口號、波特率、高溫警告和低溫警告，其他均保持默認即可。顯示界面可以獲取各個節點發送回來的溫度數據，且用戶通過高溫警告與低溫警告來進行溫度保護。

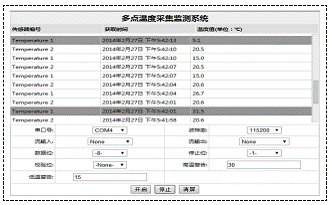

圖5 工作界面
6.結論
本文通過利用ZigBee模塊實現了遠程溫度監測系統，實現對溫度敏感的環境實施遠程ZigBee數據采集。
可以通過布置多個ZigBee數傳模塊終端節點來監控多個區域的溫度，可以應用的范圍的很廣，該系統具有低功耗，低成本，結構簡單，無人值守，檢測準確度高，抗干擾能力等優點，能夠長時間穩定地工作，具有很高的應用價值。
