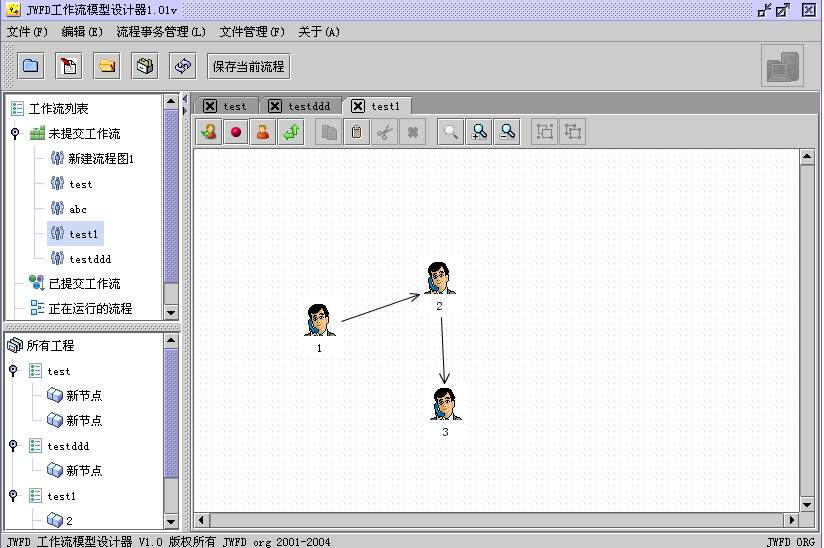

基于JGRAHP的工作流模型設計器
JWFD v0.1
comsci@163.com
QQ: 784092877
簡介
這個工程包中包含是我在jgraph3.0的基礎上實現的一個功能比較簡單的工作流模型設計
器的JAVA代碼，本來我們是在做一個J2EE的電子政務系統，沒有想到要和工作流打交道，但是后來
客戶的要求提高了，對公文處理提出了新的需求，原來的B/S程序沒有辦法實現這些功能,所以只有
考慮使用工作流系統來滿足這些需求，在網上看到大家都在熱情的討論工作流的東西，開始很受鼓
舞，本來以為可以很容易找到合適的對象，了解，學習工作流，但是發現大家都在討論老外的標準
老外的東西不是不好，只是來的太復雜了，很多東西我們在實際使用中用不上，而且還會把我們的
思路引到他們的路上去，被牽著鼻子跑，因此我徘徊了一段時間后決定找一個比較容易的點切入，
自己完成一個工作流系統（也是工作的安排），這樣做的東西可能會和大家的標準不太一樣，比如
我把流程圖保存后，文件格式就是gxl,不是XPDL，而我的數據流基本是在關系數據庫中（和大家討論
的使用xml來處理的主流不一致）這樣方便我寫一些SQL來處理，也方便與我們的業務想結合（數據庫
中的數據結構只是基本的流程圖數據，并不和活動等東西扯上關系)
使用jgraph開發設計器是一個非常好的選擇，JGRAPH的結構清晰，數據結構也設計的非常簡潔
非常適合做流程圖和圖型結構的程序,當然它也有缺點。。。。。，比如JGRAPH包中一些有明顯的
缺點，不能把圖標保存，還原圖的時候不能把坐標還原等。。這些問題我都在自己的程序中通過修改
JGRAPH的源CODE把它們完善了，也許還有一些其它的問題我沒有發現，希望各位朋友能再接再厲
工作流系統實現的的關鍵，通過設計器畫圖，把圖中的節點與邊表示為一個可以處理的圖數據結構，
使用算法對這個圖模型進行自動編歷，在遍歷過程中把活動觸發，活動的代碼處理完成后對節點數據
進行修改，循環繼續遍歷 ，直到最后一個結束點，至于其中的什么并發，串行，匯聚，分流等。。
都是算法設計上需要處理的問題，越簡潔的流程圖數據結構越能方便算法處理這個圖，而過多的數據
會影響算法設計者的思路。。。。有時會陷入死胡同.....所以對于初入這行的朋友來說，把這個門坎
邁過以后，再來看其它的工作流系統，會一通百通。。
我希望我們的項目中使用的工作流軟件都非常優秀，而要做一個非常優秀的工作流系統出來，也許
不是一兩個公司或者組織幾個人就能搞的很好的，因為這里面有很多東西是在不停的變化的，大家在
一起討論，把自己的設計，思路拿出來，共享，會把我們所有人的水平提高的，閉門造車只能把自己
封閉起來，希望大家一起進步。。。。。
基本功能
畫有向圖（節點，連線），保存，提交，圖遍歷算法(目前想設計一個動態的智能流程處理算法出
來。。所以在研究算法。。請高手不要笑話)
類說明
1: workflow_main 主窗體類（無具體功能）
2: workflow_GraphEd 繪制流程圖類
3: workflow_FlowTree 主窗口坐邊的樹型瀏覽區類
4: workflow_DB_connection 連接數據庫類
5: workflow_JGraphGXLCodec 寫GXL文件類
6: workflow_Graph2Gxl 保存GXL文件主類
7: workflow_dom 使用DOM讀取解析GXL文件數據類
8: workflow_client 活動節點處理類
9: workflow_FileImportGxl 還原顯示GXL文件為流程圖類
10:workflow_GxlReader 使用SAX讀取GXL文件,現在已經不使用
11:workflow_IntoSql 寫數據庫類
12:workflow_stepMain 對數據庫中的流程數據進行初步處理的類，供引擎使用
13:workflow_engine 主引擎類（實現流程圖遍歷算法,使用修改過廣度優先算法，可以實現簡單的會簽和并行功能。。。)
14 workflow_AbstractActionDefault 接口方法（內部調用）
15:GraphEd_ChangeCellAttribute_Dialog 修改圖節點屬性類
16:workflow_progressbar 進度條顯示類
17:workflow_RTCView.java 顯示正在運行的流程圖的狀態類
18:workflow_showFlowManager.java 擴展類（保留）
19:workflow_StatusBar.java 窗口欄狀態類
20:workflow_SystemConfig.java 調用數據庫參數配置類
21:workflow_tools.java 工具類
22:workflow_userlist.java 樹型用戶列表顯示類
23:workflow_loginMain.java 系統登錄檢查窗口類
24:workflow_DocTree.java 外部公文錄入窗體類
25:workflow_Document.java 外部公文主窗口類
26:workflow_DcoumentActionContent.java
27:workflow_DocumentNewDoc 創建新公文類
28:workflow_Control.java 客戶端運行控制類
29:workflow_AddStepActive.java 增加活動節點屬性類
擴展說明
