Gooooooooooogle Java

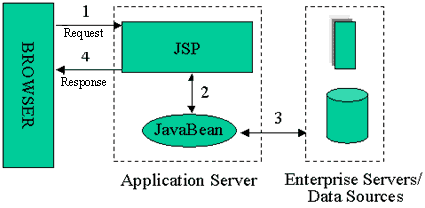

JSP Model1

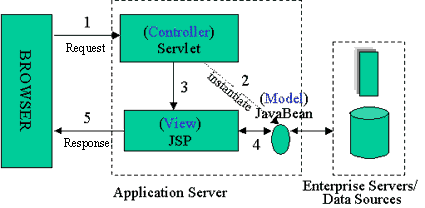

JSP Model2(MVC)




Structs框架:

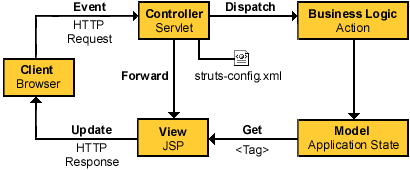

Struts 概覽

• Client browser（客戶瀏覽器）
  來自客戶瀏覽器的每個 HTTP 請求創建一個事件。Web 容器將用一個 HTTP 響應作出響應。
• Controller（控制器）
  控制器接收來自瀏覽器的請求，并決定將這個請求發往何處。就 Struts 而言，控制器是以 servlet 實現的一個命令設計模式。 struts-config.xml 文件配置控制器。

• 業務邏輯
  業務邏輯更新模型的狀態，并幫助控制應用程序的流程。就 Struts 而言，這是通過作為實際業務邏輯“瘦”包裝的 Action 類完成的。

• Model（模型）的狀態
  模型表示應用程序的狀態。業務對象更新應用程序的狀態。ActionForm bean 在會話級或請求級表示模型的狀態，而不是在持久級。JSP 文件使用 JSP 標記讀取來自 ActionForm bean 的信息。
• View（視圖）
  視圖就是一個 JSP 文件。其中沒有流程邏輯，沒有業務邏輯，也沒有模型信息 -- 只有標記。標記是使 Struts 有別于其他框架（如 Velocity）的因素之一。

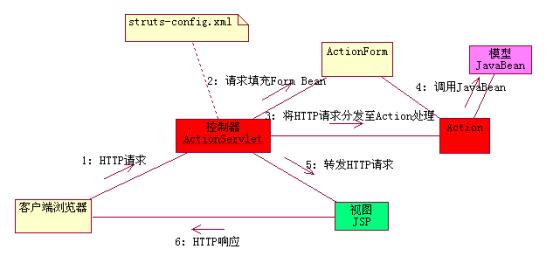

Structs和mvc框架的映射:

提示：模塊是在Struts 1.1中新提出的概念，在稍后的內容中我們將詳細介紹，你現在可以簡單地把模塊看作是一個子系統，它們共同組成整個應用，同時又各自獨立。Struts 1.1中所有的處理都是在特定模塊環境中進行的。模塊的提出主要是為了解決Struts 1.0中單配置文件的問題。

控制器接收HTTP請求，并從ActionConfig中找出對應于該請求的Action子類，如果沒有對應的Action，控制器直接將請求轉發給JSP或者靜態頁面。否則控制器將請求分發至具體Action類進行處理。

在控制器調用具體Action的execute方法之前，ActionForm對象將利用HTTP請求中的參數來填充自己（可選步驟，需要在配置文件中指定）。具體的ActionForm對象應該是ActionForm的子類對象，它其實就是一個JavaBean。此外，還可以在ActionForm類中調用validate方法來檢查請求參數的合法性，并且可以返回一個包含所有錯誤信息的ActionErrors對象。如果執行成功，ActionForm自動將這些參數信息以JavaBean（一般稱之為form bean）的方式保存在Servlet Context中，這樣它們就可以被其它Action對象或者JSP調用。

Struts將這些ActionForm的配置信息都放在FormBeanConfig集合中，通過它們Struts能夠知道針對某個客戶請求是否需要?jiǎng)?chuàng)建相應的ActionForm實例。

Action很簡單，一般只包含一個execute方法，它負責執行相應的業務邏輯，如果需要，它也進行相應的數據檢查。執行完成之后，返回一個ActionForward對象，控制器通過該ActionForward對象來進行轉發工作。我們主張將獲取數據和執行業務邏輯的功能放到具體的JavaBean當中，而Action只負責完成與控制有關的功能。遵循該原則，所以在上圖中我將Action對象歸為控制器部分。

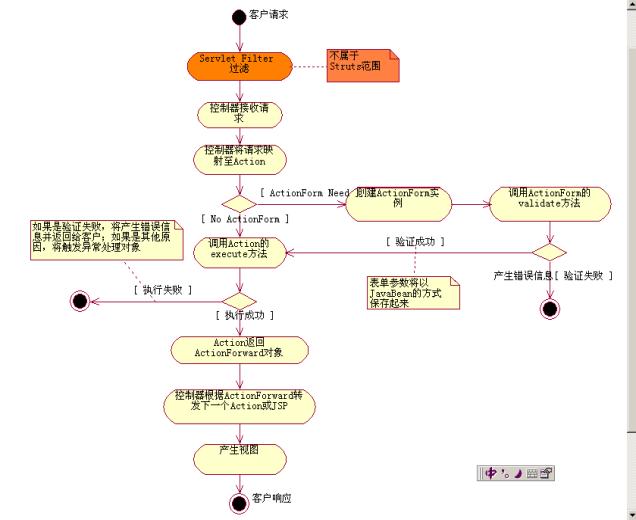

客戶端從發出請求到獲得響應整個過程的圖解說明:




參考:
http://www-128.ibm.com/developerworks/cn/java/l-struts1-1/
http://www-128.ibm.com/developerworks/cn/java/j-struts/index.html
