震撼的CSDN用戶關系圖

前言

在一次校友聚會上，一個做到世界500強公司高級管理層的校友說：在這個城市，要隨便找到一個人扯上關系，我最多通過三個人就能辦到。這個社會老混混語出驚人，其道理卻深值思考。這個社會是一個人與人組成的巨大的關系網絡，每個人都是這個巨大網絡中的一個節點。如能充分認識和利用這個網絡，我們的工作和事業必將如虎添翼。

相信大家都有這樣的經歷，為了了解軟件行業信息或解決開發難題時，都會求搜索CSDN 或Javaeye上的專家。同樣，某些時候我們也會通過BLOG或發帖共享自己的知識點，不知不覺成為幫助別人的“專家”。而這些網站用戶之間又有“關注”關系、“好友”關系等，其實這也是一個巨大的人際網絡、知識網絡。這個網絡到底有多大，看上去又會如何呢？是否也能大到“三個人就能到達任意點”的程度呢？懷著無比的好奇心情，我萌發了一個念頭：用程序圖形化的呈現一下這個龐大的人際網絡，相信一定會have lots of fun！

想法出來后，首先仔細觀察了一下CSDN網站的BLOG頁面結構和好友信息列表，然后用Java Swing寫了一個簡單的程序。通過近一周的修改，終于初具雛形！在此首先衷心感謝CSDN提供了這么好的數據，其次感謝博客里的朋友，是讓這個圖出來就這么好看，是你們給了我無窮的動力！

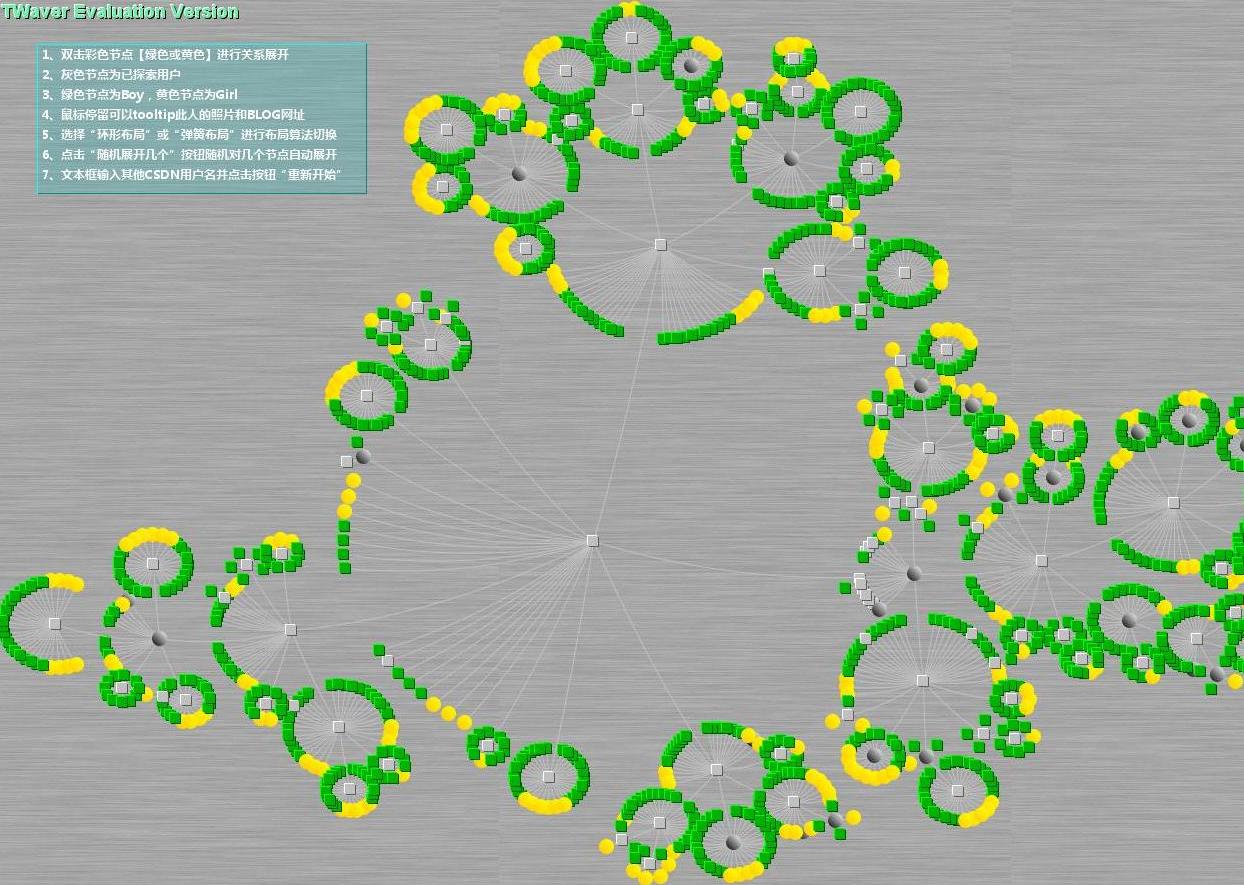

廢話不說，先上一張最終效果圖：

 繼續闡述一下程序設計思路。

技術準備

自己最熟悉Java Swing，于是毫無疑問，用Swing來做。同時對需要圖形化呈現，自然是用我比較熟悉的TWaver Java版。準備好JDK6和Netbeans，開始干活。

首先設置字體。沒辦法，我有“雅黑”強迫癥，自從聽說微軟每個雅黑漢字都花費了100美金之后，看見什么都想先弄成雅黑，這里也不例外。還用XP的朋友就不好意思了，不知道字體顯示效果如何。在Swing里面設置起來很簡單，這里偷懶挑一下，只把幾個用到的Component設置字體，然后用SwingUtilities.invokeLater啟動主窗體：

 1public static void main(String[] args) {
 2        SwingUtilities.invokeLater(new Runnable() {
 3
 4            public void run() {
 5                //setup swing fonts before start program.
 6                Font font = new Font("微軟雅黑", Font.PLAIN, 12);
 7                UIManager.put("Label.font", font);
 8                UIManager.put("Button.font", font);
 9                UIManager.put("RadioButton.font", font);
10                UIManager.put("CheckBox.font", font);
11                UIManager.put("TextField.font", font);
12
13                //show main ui.
14                MainUI ui = new MainUI();
15                ui.setVisible(true);
16            }
17        });
18    }

 是我喜歡的雅黑效果，耶！

抓取網頁數據

接下來，要解決如何獲取CSDN用戶信息以及好友信息的問題。觀察CSDN網站可以發現，用戶的BLOG首頁是http://blog.csdn.net/+用戶名。例如我的BLOG地址是http://blog.csdn.net/solo。要看本人好友，需要看本人詳細信息頁面，這個頁面URL是：http://hi.csdn.net/solo。在這個頁面的右側有用戶好友列表。

這樣，我們就可以用URL和流來讀取頁面，并解析其中的好友了。在瀏覽器查看HTML源碼，確定好友列表對應的HTML標志，然后通過以下代碼進行解析：

try {
            URL url = new URL(urlString);
            BufferedReader reader = new BufferedReader(new InputStreamReader(url.openStream(), "utf-8"));
            String line = reader.readLine();
            while (line != null) {
                line = line.trim();
                if (line.startsWith("<div id=\"space_avatar\">")) {
                    line = reader.readLine().trim();
                    int index = line.indexOf("http");
                    line = line.substring(index);
                    index = line.indexOf("\"");
                    String imageURL = line.substring(0, index);
                    index = line.indexOf("alt=");
                    line = line.substring(index + 5);
                    if (line.contains("\"")) {
                        line = line.substring(0, line.indexOf("\""));
                    }
                    String tooltip = line;

                    UserNode centerNode = addNode(null, tooltip, imageURL, null);
                    return centerNode;
                }

                line = reader.readLine();
            }
        } catch (Exception ex) {
            //ex.printStackTrace();
        }

此外，為了防止讀取URL的過程阻塞Swing線程造成界面卡殼，把它封裝并放在單獨的Thread或Runnable中進行，讀取結果后，再將結果動態放入界面即可：

 1public class PageExplorer implements Runnable {

 2.

 3    public void run() {

 4        try {

 5            if (parent == null) {

 6                UserNode centerNode = createCenterNode();

 7                addChildrenNode(centerNode);

 8                centerNode.setExplored();

 9            } else {

10                addChildrenNode(parent);

11                parent.setExplored();

12            }

13        } catch (Exception ex) {

14            JOptionPane.showMessageDialog(network, "無法獲得該用戶數據。");

15        }

16    }

17..

18}

數據顯示

數據獲得后，如何顯示是關鍵。顯示效果一定要直觀、美觀、容易理解。TWaver的拓撲圖是不二選擇，全圖形化的拓撲結構絕對比表格之類的東西更加直觀、討巧。

然后定義圖形元素。其實只有兩個元素，一個是點，一個是線。點表示用戶節點，線表示其關系，這里只顯示一個簡單的朋友關系。

接下來就用TWaver的Node和Link定義兩個類，封裝節點和連線：

 1public class UserNode extends ResizableNode {
 2
 3    private boolean male = !(TWaverUtil.getRandomInt(5) == 0);
 4
 5    public UserNode() {
 6        init();
 7    }
 8
 9    private void init() {
10        this.putBorderVisible(false);
11
12        this.putCustomDraw(true);
13        this.putCustomDrawFill(true);
14        this.putCustomDrawGradient(false);
15        this.putCustomDrawGradient(true);
16
17        this.putLabelColor(Color.white);
18        this.putLabelFont(new Font("微軟雅黑", Font.PLAIN, 12));
19        this.putLabelYOffset(-5);
20        this.putLabelHighlightable(false);
21
22        this.putLabelUnderlineColor(Color.white);
23        if (male) {
24            this.setSize(10, 10);
25            this.putCustomDrawGradient(false);
26            this.putCustomDrawFill3D(true);
27            this.putCustomDrawOutline(false);
28            this.putCustomDrawShapeFactory(TWaverConst.SHAPE_RECTANGLE);
29            this.putCustomDrawFillColor(Color.green.darker());
30        } else {
31            this.setSize(15, 15);
32            this.putCustomDrawShapeFactory(TWaverConst.SHAPE_CIRCLE);
33            this.putCustomDrawOutline(false);
34            this.putCustomDrawGradientFactory(TWaverConst.GRADIENT_LINE_NE);
35            this.putCustomDrawGradientColor(Color.yellow.brighter());
36            this.putCustomDrawFillColor(Color.orange);
37        }
38    }
39..
40}
41

順藤摸瓜

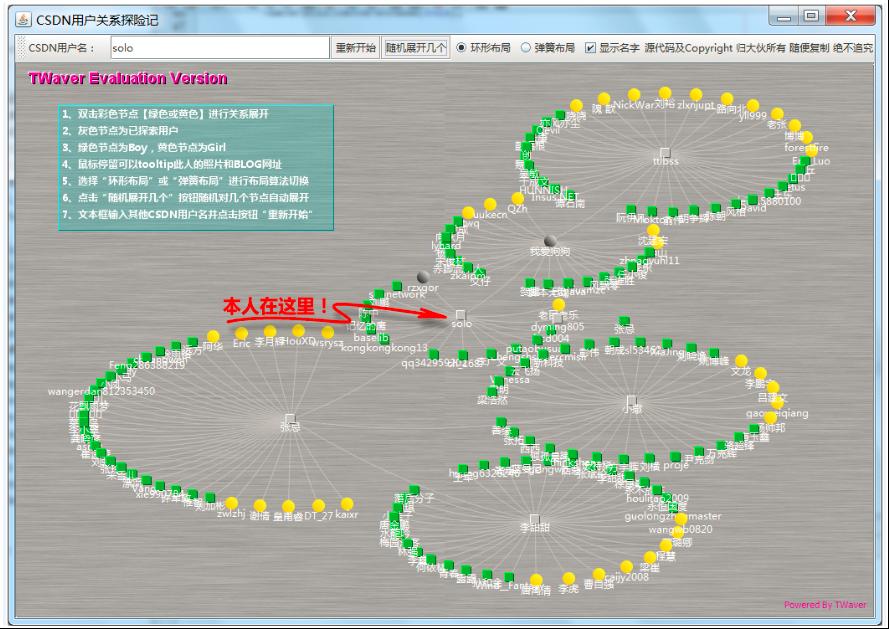

光顯示自己的關系網自然不夠，還要能夠順藤摸瓜不斷的展開、延伸下去才行。基本思路簡單：雙擊下一個節點，再用前面的方法抓取這個人的網頁URL，并將下一層好友再次填入，不斷往復、以此類推。這樣試了一下，有點意思了：

自動布局

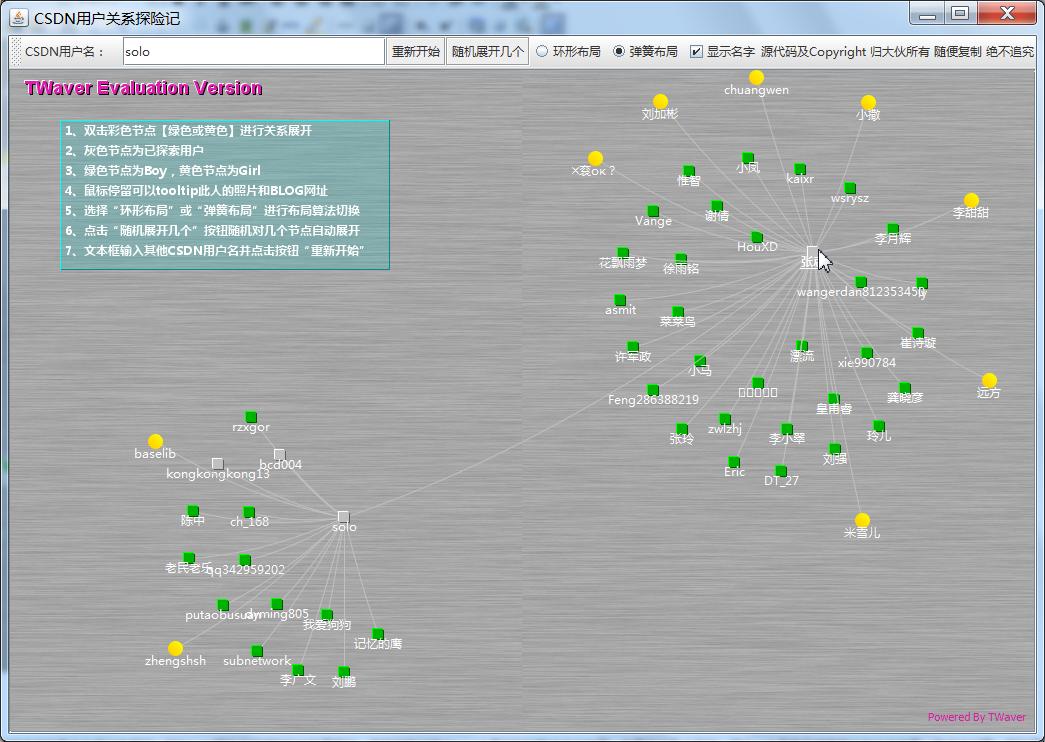

數據復雜后，沒有很好的組織結構是無法看出效果的。TWaver提供了不錯的自動布局算法，我就利用了兩個：一個是環形的靜態自動布局，布局后會靜止不動；另外一個是基于彈簧算法的動態布局，節點會動畫一樣的慢慢調整，很有意思。同時提供了兩個按鈕進行布局切換。彈簧布局比較生動，在拖動節點過程中可以呈現出不同的姿態：

彈簧布局的參數如下：

 1//setup TWaver auto-layout algorithm parameters.
 2        network.getSpringLayouter().setForceSize(3);
 3        network.getSpringLayouter().setStepSize(40);
 4        network.getSpringLayouter().setNodeRepulsionFactor(1);
 5        network.getSpringLayouter().setLinkRepulsionFactor(30);
 6        network.getSpringLayouter().start();
 7        network.getCanvasScrollPane().setVerticalScrollBarPolicy(ScrollPaneConstants.VERTICAL_SCROLLBAR_NEVER);
 8        network.getCanvasScrollPane().setHorizontalScrollBarPolicy(ScrollPaneConstants.HORIZONTAL_SCROLLBAR_NEVER);
 9
10        //when window resized, reset the spring layout limit bounds to canvas view port size.
11        network.addComponentListener(new ComponentAdapter() {
12
13            @Override
14            public void componentResized(ComponentEvent e) {
15                network.getSpringLayouter().setLimitBounds(network.getCanvasScrollPane().getBounds());
16            }
17        });

繪制說明文字

想添加一點說明文字，要不然大家都不知道怎么用。傳統文字說明太土了，自然不符合本程序的審美和風格。要弄就弄fashion一點。想到了TWaver的Marker機制。這個可以在拓撲圖上面任意paint東西，符合我的要求！于是fill一個rectangle然后draw文字：

 1public class NoteMarker implements CanvasMarker {
 2
 3    private Color backgroundColor = new Color(0, 200, 200, 50);
 4    private Font font = new Font("微軟雅黑", Font.BOLD, 12);
 5
 6    public void mark(Graphics2D g) {
 7        g.setColor(backgroundColor);
 8        g.fill3DRect(50, 50, 330, 150, true);
 9        g.setFont(font);
10        g.setColor(Color.white);
11        g.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
12        int space = 20;
13        int x = 55;
14        int y = 65;
15        g.drawString("1、雙擊彩色節點【綠色或黃色】進行關系展開", x, y);
16        y += space;
17        g.drawString("2、灰色節點為已探索用戶", x, y);
18        y += space;
19        g.drawString("3、綠色節點為Boy，黃色節點為Girl", x, y);
20        y += space;
21        g.drawString("4、鼠標停留可以tooltip此人的照片和BLOG網址", x, y);
22        y += space;
23        g.drawString("5、選擇“環形布局”或“彈簧布局”進行布局算法切換", x, y);
24        y += space;
25        g.drawString("6、點擊“隨機展開幾個”按鈕隨機對幾個節點自動展開", x, y);
26        y += space;
27        g.drawString("7、文本框輸入其他CSDN用戶名并點擊按鈕“重新開始”", x, y);
28    }
29}
30

再通過下面代碼安裝marker：

1//display notes on network canvas with a marker.

2network.addCanvasMarker(new NoteMarker());

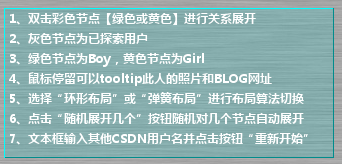

效果如下：

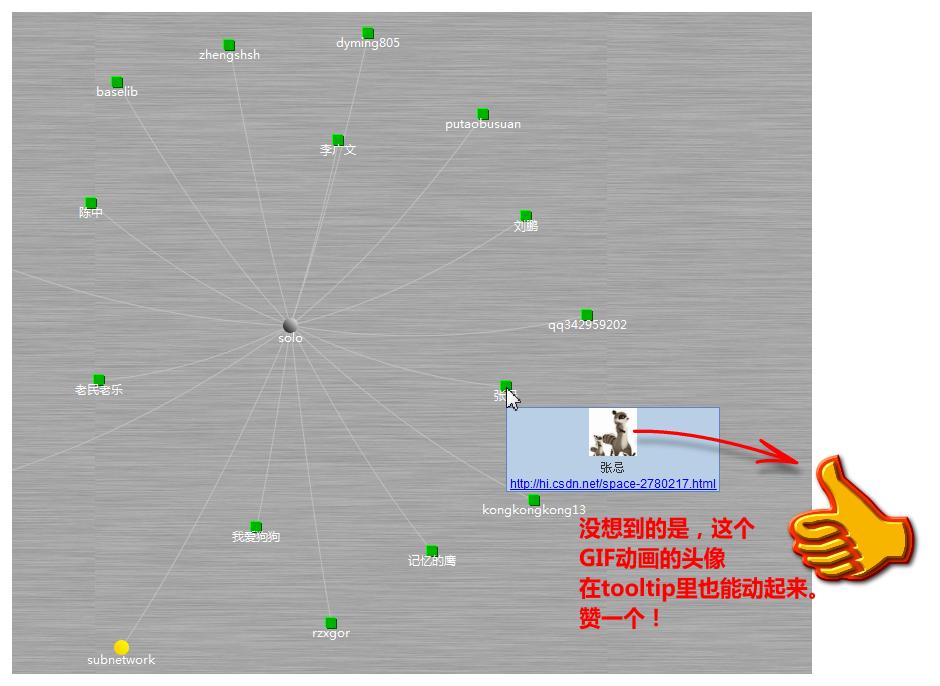

另外，添加了一個小功能：在鼠標停留一個節點一點時間后，通過tooltip顯示此人的照片和URL地址。同時有個驚人的發現：這里竟然可以支持GIF動畫！

最終效果

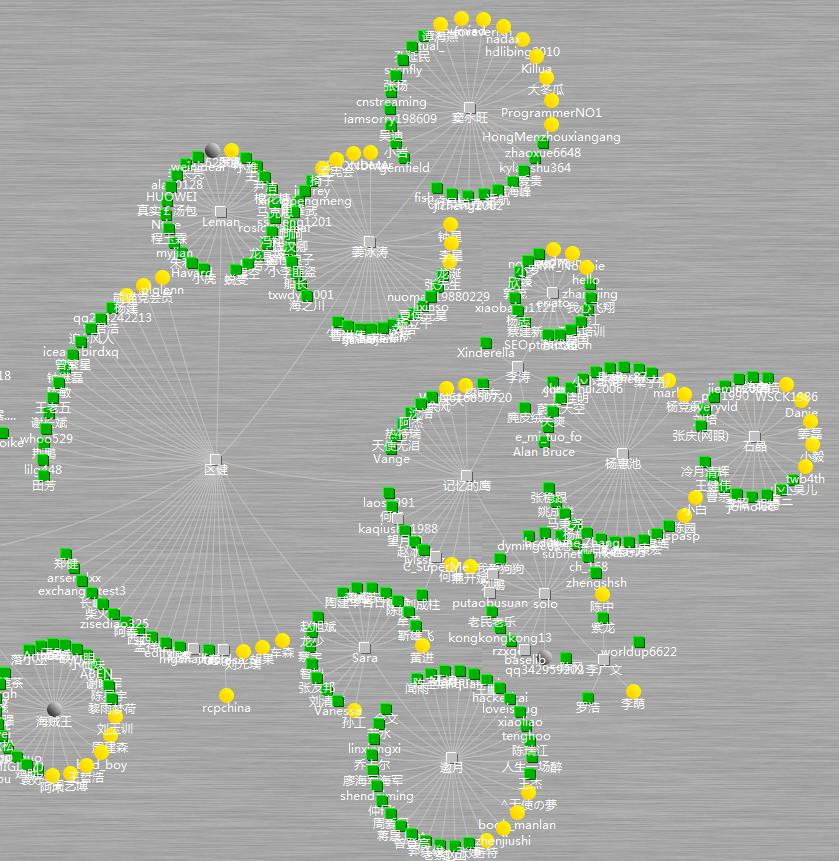

為了展開方便，添加了一個按鈕，可以隨意展開幾個節點，節省了不少鼠標操作。一陣狂點之后，還真是看出了“人與人的關系”之復雜性了：

程序及源代碼下載

posted on 2010-04-19 18:59 老三 閱讀(2371) 評論(0)  編輯  收藏
