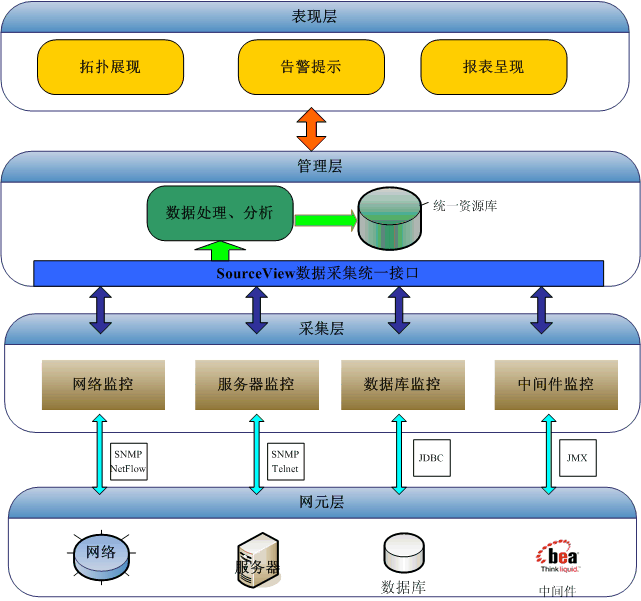

SourceView綜合監控管理系統總體設計如下：
底層實現數據采集，系統通過多種方式對網絡設備、服務器、數據庫系統以及中間件進行數據采集。采集方式主要有SNMP、NetFlow、SysLog、SNMPTrap、Telnet、JDBC和JMX。
中間層負責數據處理和分析，包括系統的主要功能，實現了IT系統靜態數據和動態數據的整合；并實現配置管理、事件管理、故障管理、性能管理等。這一層次中主要實現數據的集中分析和關聯分析，將各個監控對象的故障數據和性能數據進行集中整合。
上層是綜合監控管理系統的表現層，這一層主要包含拓?fù)湟晥D、性能報表和故障提示等。用戶可以通過web的方式，以圖形的方式查詢?cè)O(shè)備的運行情況，可以分為實時和歷史兩種模式；對于設備運行過程中出現的故障能夠在圖形上展現出來，并且按照用戶設定的方式進行告警。
以前畫這個總體結構圖都是copy別人的，但其實沒有一個能真正反映我的設計思想，
所以今天專門花了好長時間用visio畫了個自己的結構圖。
