JFreeChart 靜態曲線圖(初級入門篇)

曲線圖
接著我們來介紹曲線圖的使用。在筆者日常的開發工作中，曲線圖用得最多，它可以用來繪制趨勢圖、統計分析等。首先我們在WebRoot下建立一個line目錄，用來存放曲線圖實例的jsp頁面。我們在該目錄下建立sample1.jsp頁面來做一個簡單的曲線圖的例子。在開始編碼前，讓我們來看看與畫曲線圖密切相關的幾個類：
1） TimeSeriesCollection
曲線數據的集合。
2） TimeSeries
曲線信息序列。
3） ChartFactory
可以利用該類的createTimeSeriesChart方法來創建曲線的JFreeChart對象。

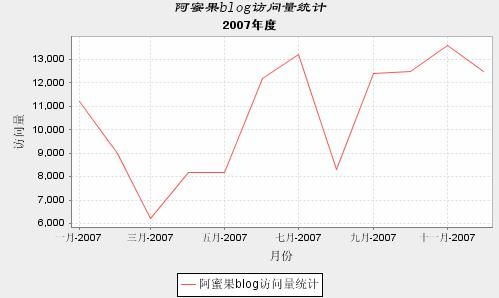

在下例中，我們顯示阿蜜果的blog在2007年度各月份的訪問量情況，修改后的sample1.jsp的內容如下：
<%@ page contentType="text/html;charset=GBK"%>
<%@ page import = "org.jfree.chart.ChartFactory,
              org.jfree.chart.JFreeChart,
              org.jfree.chart.servlet.ServletUtilities,
              org.jfree.chart.title.TextTitle,
              org.jfree.data.time.TimeSeries,
              org.jfree.data.time.Month,
              org.jfree.data.time.TimeSeriesCollection,
              java.awt.Font"%>
<%
//訪問量統計時間線
TimeSeries timeSeries = new TimeSeries("阿蜜果blog訪問量統計", Month.class);
//時間曲線數據集合
TimeSeriesCollection lineDataset = new TimeSeriesCollection();

//構造數據集合
timeSeries.add(new Month(1, 2007), 11200);
timeSeries.add(new Month(2, 2007), 9000);
timeSeries.add(new Month(3, 2007), 6200);
timeSeries.add(new Month(4, 2007), 8200);
timeSeries.add(new Month(5, 2007), 8200);
timeSeries.add(new Month(6, 2007), 12200);
timeSeries.add(new Month(7, 2007), 13200);
timeSeries.add(new Month(8, 2007), 8300);
timeSeries.add(new Month(9, 2007), 12400);
timeSeries.add(new Month(10, 2007), 12500);
timeSeries.add(new Month(11, 2007), 13600);
timeSeries.add(new Month(12, 2007), 12500);

lineDataset.addSeries(timeSeries);
JFreeChart chart = ChartFactory.createTimeSeriesChart("訪問量統計時間線", "月份", "訪問量", lineDataset, true, true, true);

//設置子標題
TextTitle subtitle = new TextTitle("2007年度", new Font("黑體", Font.BOLD, 12));
chart.addSubtitle(subtitle);
//設置主標題
chart.setTitle(new TextTitle("阿蜜果blog訪問量統計", new Font("隸書", Font.ITALIC, 15)));
chart.setAntiAlias(true);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);
String graphURL = request.getContextPath() + "/DisplayChart?filename=" + filename;
%>
<img src="<%= graphURL %>"width=500 height=300 border=0 usemap="#<%= filename %>">
=================================================================

=================================================================
有時我們需要顯示各數據點及其數值，這是我們需要對上例進行一點改動，在JFreeChart chart = ChartFactory.createTimeSeriesChart……后，TextTitle subtitle = new TextTitle……前加上如下的代碼：
XYPlot plot = (XYPlot) chart.getPlot();
XYLineAndShapeRenderer xylineandshaperenderer = (XYLineAndShapeRenderer)plot.getRenderer();
//設置網格背景顏色
plot.setBackgroundPaint(Color.white);
//設置網格豎線顏色
plot.setDomainGridlinePaint(Color.pink);
//設置網格橫線顏色
plot.setRangeGridlinePaint(Color.pink);
//設置曲線圖與xy軸的距離
plot.setAxisOffset(new RectangleInsets(0D, 0D, 0D, 10D));
//設置曲線是否顯示數據點
xylineandshaperenderer.setBaseShapesVisible(true);
//設置曲線顯示各數據點的值
XYItemRenderer xyitem = plot.getRenderer();
xyitem.setBaseItemLabelsVisible(true);
xyitem.setBasePositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_LEFT));
xyitem.setBaseItemLabelGenerator(new StandardXYItemLabelGenerator());
xyitem.setBaseItemLabelFont(new Font("Dialog", 1, 14));
plot.setRenderer(xyitem);
    并引入了一些另外的包，引入包的語句變成：
<%@ page import = "org.jfree.chart.ChartFactory,
              org.jfree.chart.title.TextTitle,
              org.jfree.data.time.TimeSeries,
              org.jfree.data.time.Month,
              org.jfree.data.time.TimeSeriesCollection,
              org.jfree.chart.plot.XYPlot,
              org.jfree.chart.renderer.xy.XYLineAndShapeRenderer,
              java.awt.Color,
              org.jfree.ui.RectangleInsets,
              java.awt.Font,
              org.jfree.chart.renderer.xy.XYItemRenderer,
              org.jfree.chart.JFreeChart,
              org.jfree.chart.servlet.ServletUtilities,
              org.jfree.chart.labels.*,
              org.jfree.ui.*"%>
       運行該實例，效果如下所示：
===================================================================

===================================================================
上面兩例的曲線圖都是但曲線的，有時候我們對兩個曲線進行比較，例如對阿蜜果在2006年度和2007年度的blog訪問量進行比較，在此種情況下，我們需要在一個曲線圖中顯示兩個曲線。在此種情況下，我們只需要在sample1.jsp的基礎上新建一個TimeSeries對象，給它添加數據后，將其添加到TimeSeriesCollection型數據集合對象中，修改后的程序主體部分如下所示：
//訪問量統計時間線
TimeSeries timeSeries2006 = new TimeSeries("2006年度", Month.class);
TimeSeries timeSeries2007 = new TimeSeries("2007年度", Month.class);
//時間曲線數據集合
TimeSeriesCollection lineDataset = new TimeSeriesCollection();

//構造數據集合
timeSeries2006.add(new Month(1, 2007), 7200);
timeSeries2006.add(new Month(2, 2007), 7000);
timeSeries2006.add(new Month(3, 2007), 4200);
timeSeries2006.add(new Month(4, 2007), 8200);
timeSeries2006.add(new Month(5, 2007), 7300);
timeSeries2006.add(new Month(6, 2007), 8200);
timeSeries2006.add(new Month(7, 2007), 9200);
timeSeries2006.add(new Month(8, 2007), 7300);
timeSeries2006.add(new Month(9, 2007), 9400);
timeSeries2006.add(new Month(10, 2007), 7500);
timeSeries2006.add(new Month(11, 2007), 6600);
timeSeries2006.add(new Month(12, 2007), 3500);

timeSeries2007.add(new Month(1, 2007), 10200);
timeSeries2007.add(new Month(2, 2007), 9000);
timeSeries2007.add(new Month(3, 2007), 6200);
timeSeries2007.add(new Month(4, 2007), 8200);
timeSeries2007.add(new Month(5, 2007), 8200);
timeSeries2007.add(new Month(6, 2007), 11200);
timeSeries2007.add(new Month(7, 2007), 13200);
timeSeries2007.add(new Month(8, 2007), 8300);
timeSeries2007.add(new Month(9, 2007), 10400);
timeSeries2007.add(new Month(10, 2007), 12500);
timeSeries2007.add(new Month(11, 2007), 10600);
timeSeries2007.add(new Month(12, 2007), 10500);

lineDataset.addSeries(timeSeries2006);
lineDataset.addSeries(timeSeries2007);
JFreeChart chart = ChartFactory.createTimeSeriesChart("訪問量統計時間線", "月份", "訪問量", lineDataset, true, true, true);

//設置子標題
TextTitle subtitle = new TextTitle("2006/2007年度訪問量對比", new Font("黑體", Font.BOLD, 12));
chart.addSubtitle(subtitle);
//設置主標題
chart.setTitle(new TextTitle("阿蜜果blog訪問量統計", new Font("隸書", Font.ITALIC, 15)));
chart.setAntiAlias(true);

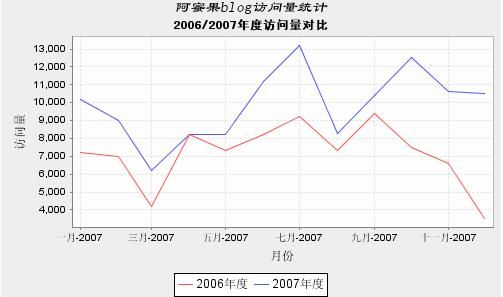

該例的運行效果如下：
===============================================================

===============================================================
本文通過詳盡的實例講述了如何利用JFreeChart開發常用的柱狀圖、餅圖和曲線圖。從這些實例中可以看出，JFreeChart是我們開發圖表或報表的理想選擇，它簡單易用，并且容易理解，是我們開發的利刃


*********************************************************************************************
web.xml 配置如下    完整圖例 + 源碼  http://tech.it168.com/j/2007-09-29/200709291132796.shtml
<servlet>
<servlet-name>DisplayChart</servlet-name>
<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class>
</servlet>
<servlet-mapping>
<servlet-name>DisplayChart</servlet-name>
<url-pattern>/DisplayChart</url-pattern>
</servlet-mapping>
